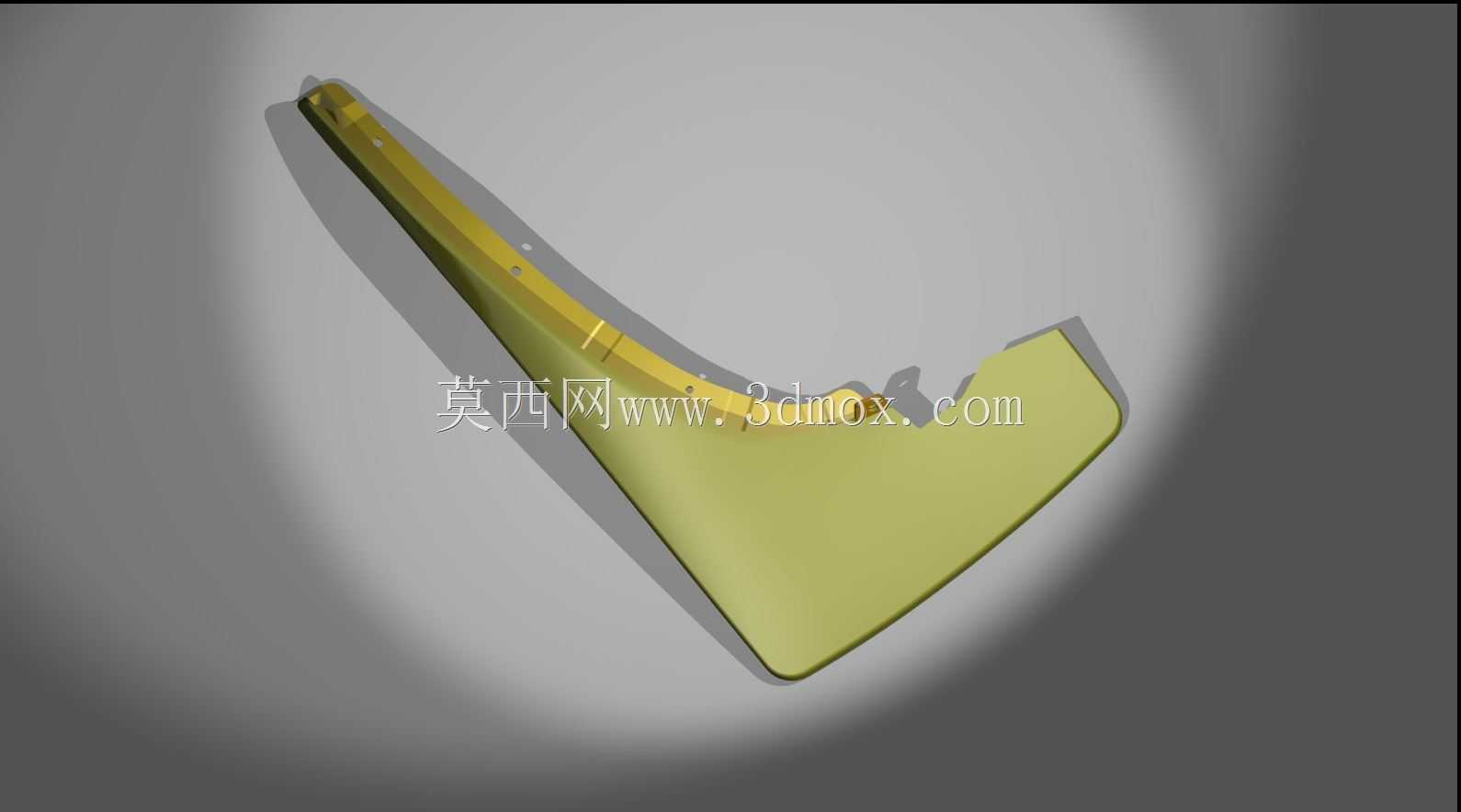

日产汽车车身装饰护板结构设计

　　该零件属于汽车外饰系统的配套结构件，主要应用于乘用车车身侧部的装饰与防护场景，安装位置对应车身翼子板与车门衔接的下部区域，日常使用中可阻挡行驶过程中车轮带起的泥沙、碎石击打车身钣金，同时兼顾车身侧面的线条流畅性设计需求，匹配整车外饰的造型风格。从结构设计逻辑来看，零件整体采用大弧度曲面造型，完全贴合车身侧围的外轮廓曲面，保证安装后与周边钣金、饰条的间隙面差控制在整车公差要求范围内，不会出现突兀的凸起或缝隙。零件本体沿长度方向设置了多组安装定位点，分布在长条形安装边的对应位置，每个点位都预留了卡扣安装位或螺栓过孔，安装时可先通过定位卡扣实现预固定，再通过紧固件完成最终锁紧，装配过程不需要额外的辅助工装，单人即可完成作业，

　　能有效适配整车总装线的装配节拍。零件的宽面区域做了均匀的壁厚设计，整体壁厚控制在2.5mm-3mm区间，既满足注塑成型的工艺要求，避免出现缩痕、翘曲等成型缺陷，也能保证零件自身的结构强度，在受到轻微外力冲击时不会出现开裂或永久变形。零件的边缘位置做了圆角过渡处理，一方面避免安装过程中锐边划伤装配人员，另一方面也能降低车辆行驶过程中的风阻，减少气流经过零件边缘产生的风噪。从安装边界来看，零件的上端贴合车身侧围的钣金止口，下端与侧裙饰条的衔接处做了匹配的切边造型，前后两端分别对应翼子板后端与车门前端的轮廓，安装后与周边零件的分缝均匀一致，不会出现干涉问题。设计过程中还考虑了零件的耐候性需求，材料选用耐候改性PP材质，

　　可适应-40℃到85℃的使用环境温度范围，长期暴露在户外紫外线照射、雨水冲刷的条件下，不会出现明显的褪色、老化或脆化问题，满足整车全生命周期的使用要求。零件的曲面造型经过多轮光顺处理，表面无明显的凹凸拐点，可直接做喷漆或皮纹处理，匹配车身不同配置的外饰颜色需求，不需要额外做表面修整。
