欧式雕花装饰构件金属压型模具

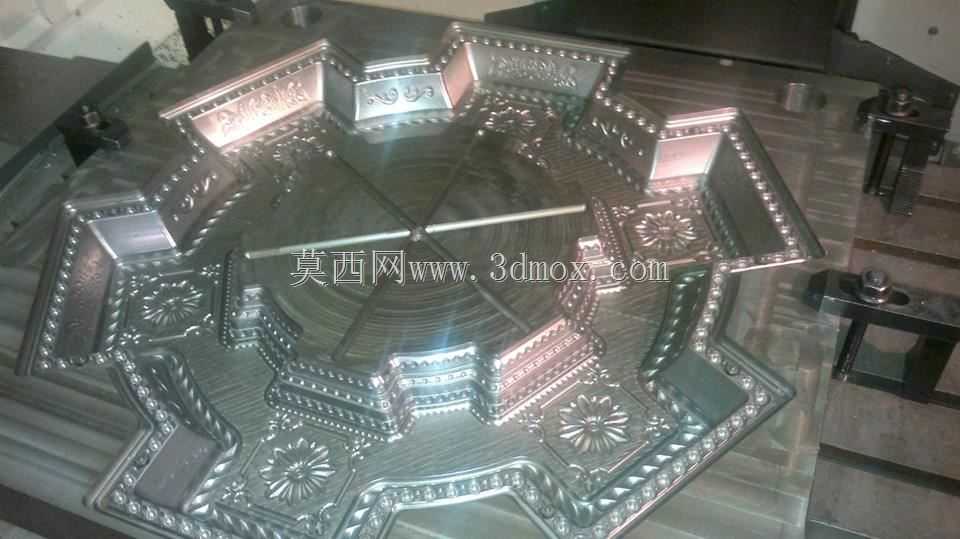

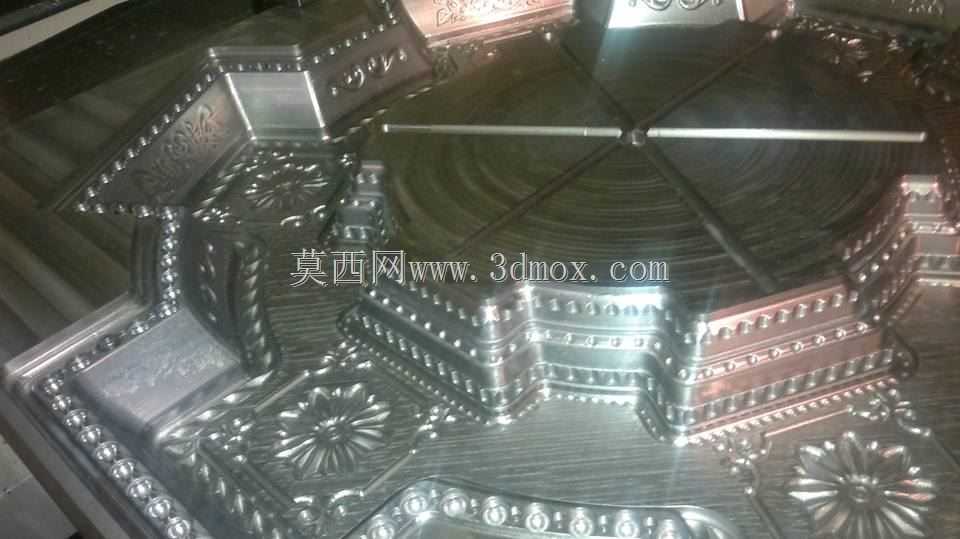

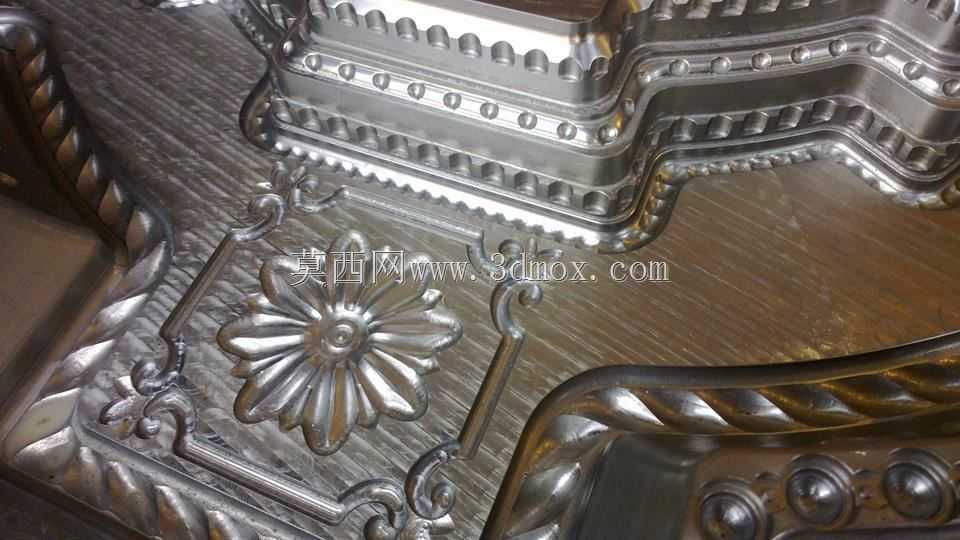

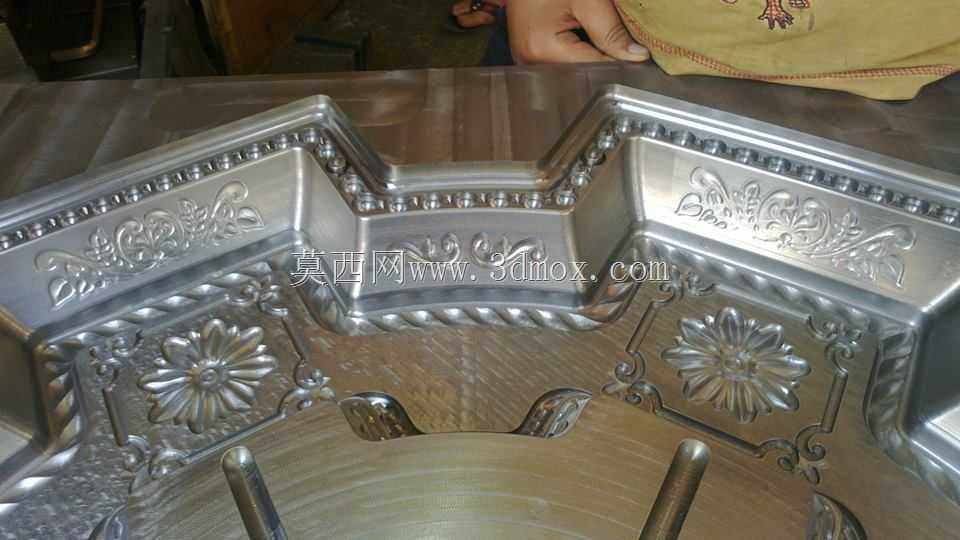

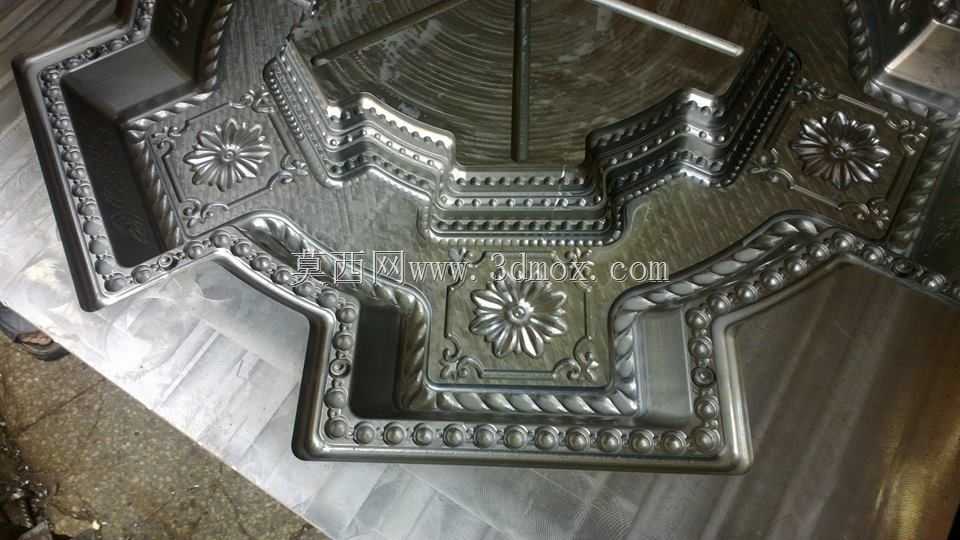

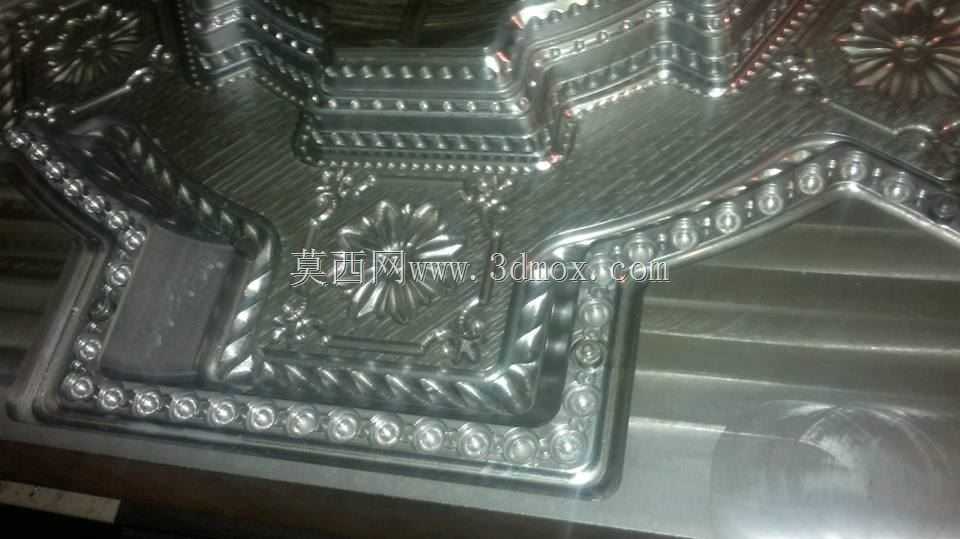

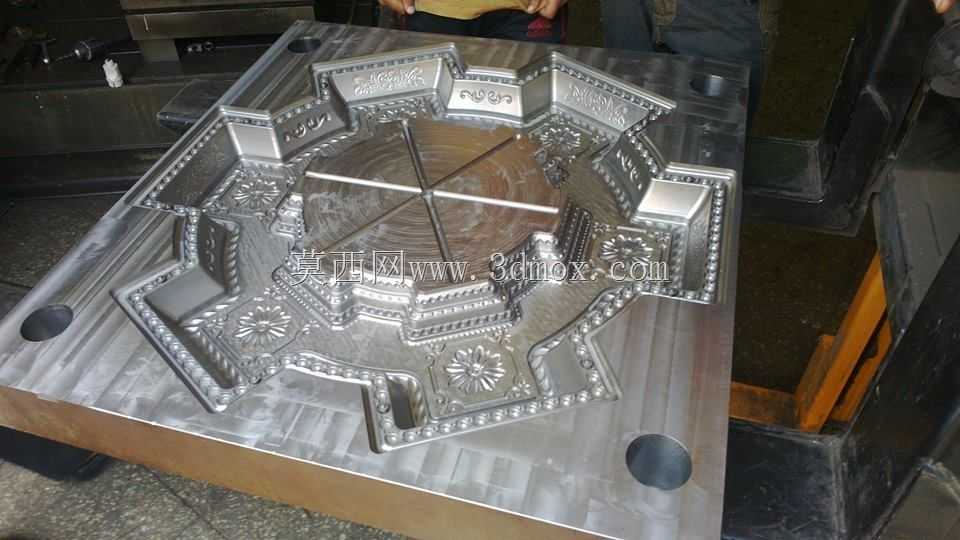

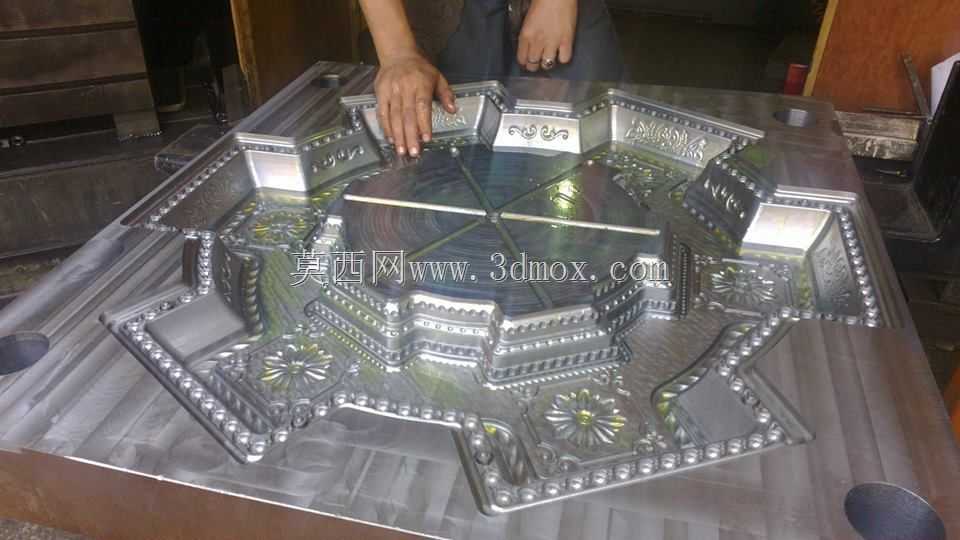

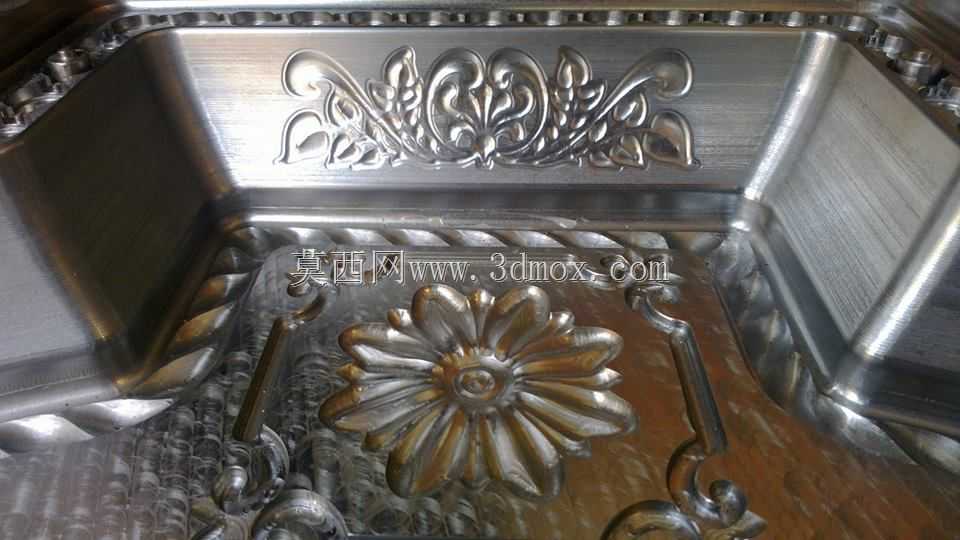

　　这款金属压型模具主要面向建筑装饰、工艺品加工领域的金属板材成型工序，可直接装夹在普通液压压力机或专用压花设备上，对0.5-2mm厚度的铝板、冷轧钢板、不锈钢薄板进行冷压成型，一次性加工出带有立体欧式浮雕花纹的装饰构件，成品可用于别墅吊顶边角、门芯装饰板、工艺礼品外框、仿古家具金属饰片的生产制造，替代传统手工錾刻、蚀刻工艺，大幅提升批量生产的纹路一致性与加工效率。从型腔结构设计来看，模具采用整体式钢料铣削成型，分型面沿花纹外轮廓的直角边设置，合模时可通过周边的定位止口保证上下模对位精度，避免压型过程中出现板材错位、花纹拉裂的问题。型腔表面的花纹做了分层处理，最外层是扭绳纹加圆珠串的组合边框，向内依次设置阶梯状凸台、卷草纹衬底，

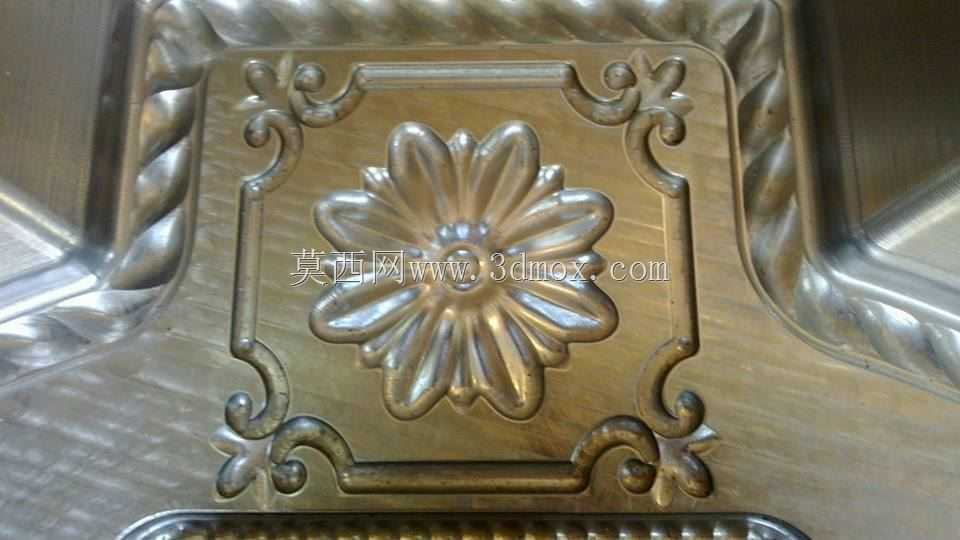

　　三个角位分布对称的菊花状浮雕纹样，花纹的拔模斜度统一设置为1.5度，既保证压型后工件能顺利脱模，又不会让花纹的立体层次感出现明显衰减。模具的安装边界可适配多数通用压力机的工作台T型槽间距，型腔周边预留了120mm宽的压边圈安装位置，压边力可根据板材材质调整，压型时压边圈先压紧板材周边，再通过凸模进给完成成型，能有效减少薄板成型时的起皱缺陷。设计过程中针对花纹的尖角位置做了R0.3mm的圆角过渡处理，避免应力集中导致的模具型腔崩损，同时在花纹的凹陷位置预留了微小的排气间隙，防止压型时空气滞留造成的工件表面鼓包、纹路缺料问题。日常生产使用时，可在型腔表面定期涂抹干性脱模剂，减少板材与模具的摩擦拉伤，延长模具的连续冲压寿命，成型后的工件仅需做简单的表面抛光、喷涂或电镀处理，即可直接用于后续装配环节。
