菱形格纹异形曲面防滑承托垫板

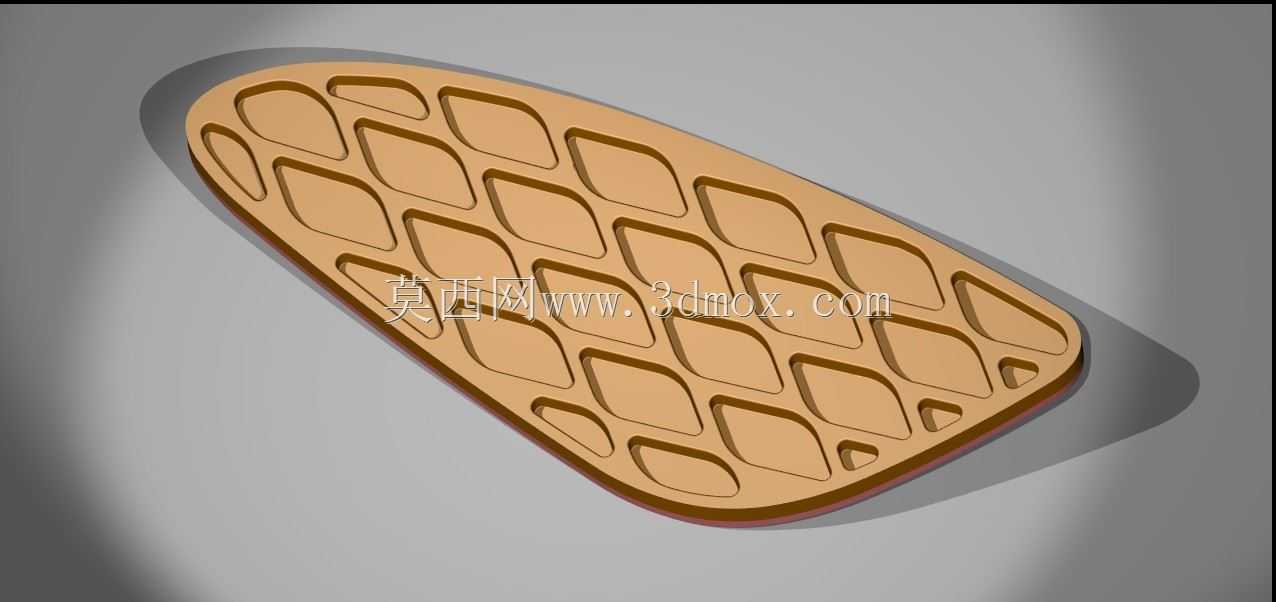

　　这款异形曲面承托垫板的设计，最初是针对驾乘空间内脚踏区域的支撑防滑需求开发，适配非规则轮廓的安装腔体，整体外轮廓采用随形收边的水滴状异形结构，边缘做了等厚度的圆角包边处理，避免安装后出现锐边剐蹭的问题。板面采用连续排布的菱形镂空格构设计，每个菱形格的凸起边框高度一致，格槽深度均匀，既可以在踩踏接触时形成多点位的摩擦阻力，避免脚底打滑，又能通过镂空结构快速排走鞋底携带的泥沙、积水，减少积污藏垢的问题，同时镂空结构大幅降低了零件自身重量，对整车轻量化设计有正向帮助。从设计逻辑上看，建模阶段先通过安装边界的点云数据拟合出基准安装曲面，确保垫板背面能完全贴合安装基底的曲面弧度，不会出现安装翘边、贴合缝隙过大的问题；

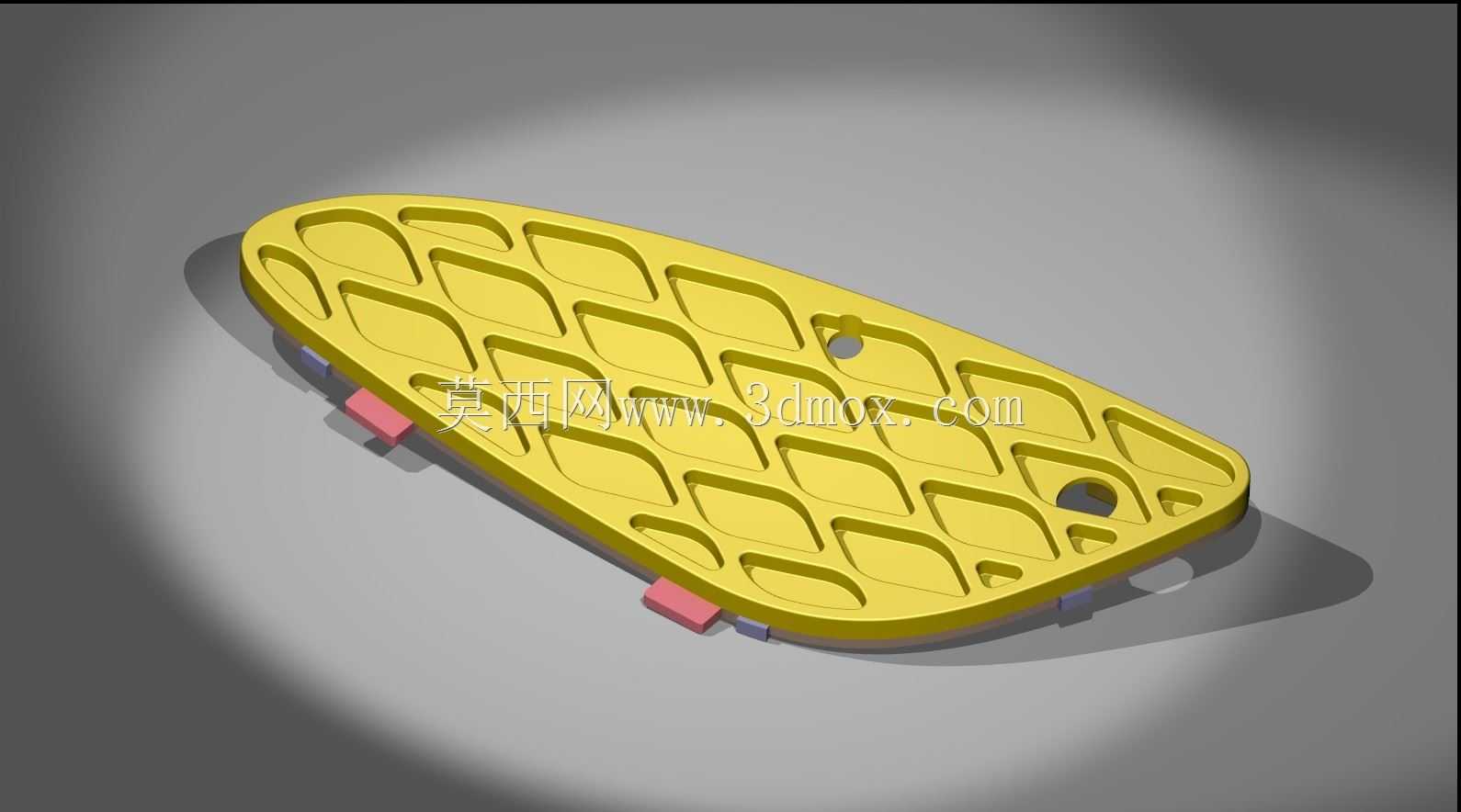

　　之后在基准曲面上偏移出垫板的主体厚度，再通过阵列排布的菱形切割特征做出镂空结构，每个菱形单元的边角都做了R角过渡，避免应力集中导致的受力断裂问题，同时凸起的格纹边框做了微小的拔模斜度，适配注塑成型的工艺要求，不需要额外做后期的结构修整。安装边界上，垫板整体厚度控制在均匀的薄壁区间，边缘预留了微小的安装定位卡点位置，不需要额外打螺丝固定，通过卡扣卡入安装位的预留卡槽即可完成固定，拆装维护十分便捷。实际使用场景中，这类结构除了车用脚踏区域，也可以适配各类需要曲面贴合、防滑承托的设备操作工位，比如工业操作台的脚踏支撑、特种作业设备的站立垫板，格构式的结构在保证支撑强度的同时，相比实心板材能降低40%以上的材料消耗，

　　长期踩踏的形变量控制在合理区间，不会因为反复受力出现永久塌陷。建模过程中重点控制了曲面的连续性，确保整个板面的弧度顺滑无突变，菱形格的阵列完全随曲面曲率变化调整单元大小，边缘处的菱形单元随外轮廓做自适应裁切，不会出现半截格纹突兀的问题，整体视觉一致性更好，同时受力分布也更均匀，不会出现边缘位置结构强度不足的问题。
