越野深花纹橡胶轮胎结构设计

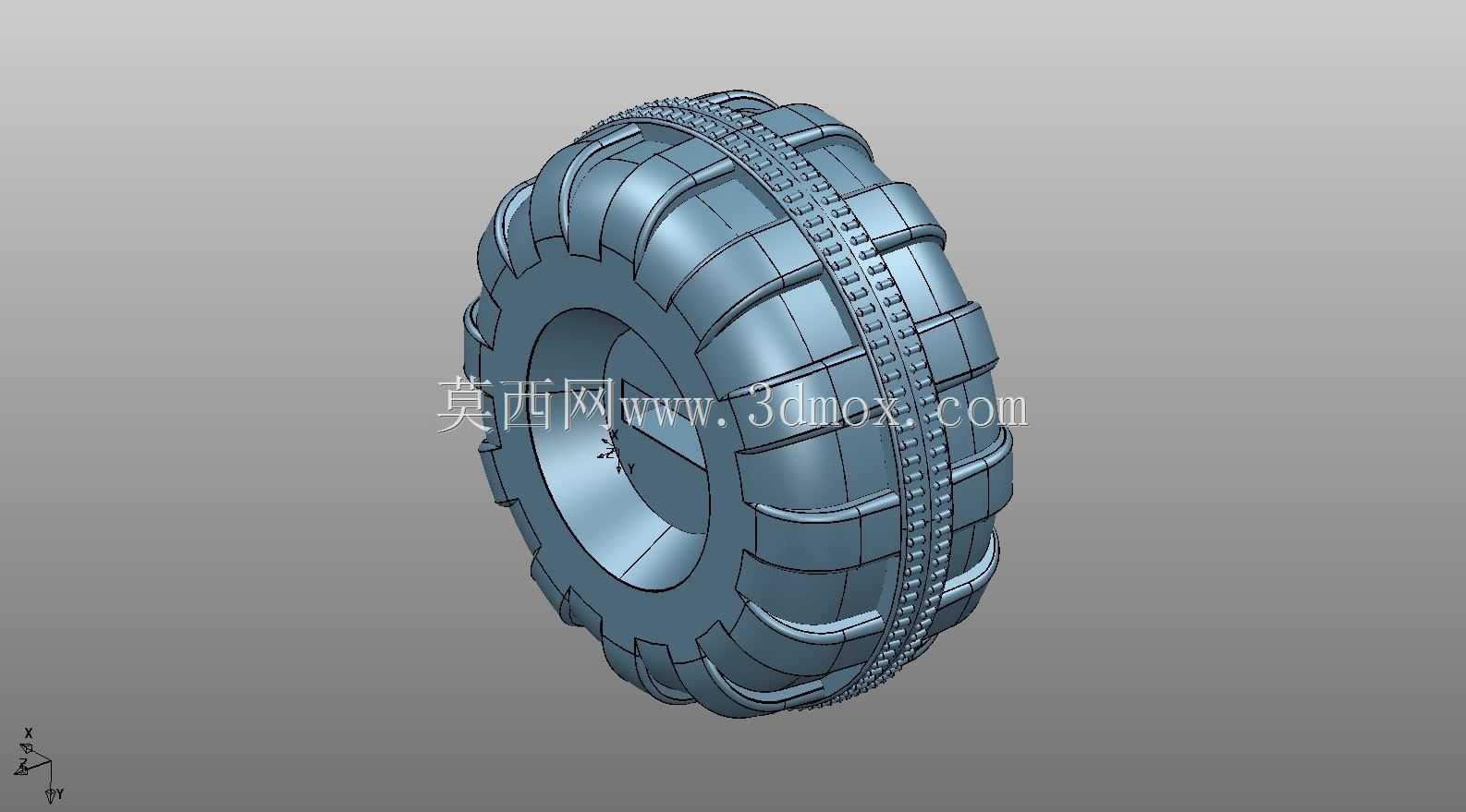

　　该轮胎模型的胎面采用分段式大块越野花纹设计，花纹块沿周向交错排布，中部设置连续的加强筋条，两侧胎肩带有凸起的咬合齿，整体轮廓兼顾非铺装路面的抓附能力与铺装路面的滚动平顺性。这类结构常见于小型全地形车、农用搬运小车、户外巡检机器人以及低速工程作业小车，在泥泞、碎石、松散沙土场景下，深花纹可以嵌入地面介质，增大接地剪切面积，避免打滑空转；胎肩的凸起结构在侧倾行驶或跨越沟槽时，还能提供额外的侧向抓地力，防止车辆侧滑。

　　从设计思路上看，胎体采用圆弧过渡的断面形态，胎侧保留适度的厚度冗余，既可以缓冲路面冲击，也能避免小半径障碍物直接割伤胎体内部的帘布层。花纹块之间预留了较宽的排泥槽，泥沙进入胎面后可随轮胎转动快速甩出，减少沟槽被填塞后抓地力骤降的问题。中部连续筋条并非单纯装饰，它能够在直线行驶时提升胎面的整体刚性，降低块状花纹在硬路面上的蠕动变形，从而减少滚动阻力与异常磨损。

　　在安装边界方面，模型内圈为标准轮辋配合面，设计时需要重点控制胎圈直径、胎圈宽度以及与轮毂贴合的密封面尺寸。若用于有内胎方案，内圈轮廓需保证充气后胎圈均匀压紧轮辋边缘；若用于无内胎方案，则配合面的圆度与表面粗糙度要求更严，防止慢泄气。轮胎外径、断面宽度和安装偏距会直接影响整车的离地间隙、转向包络以及悬挂行程，在整机布局阶段就要校核转向时胎肩与车架、挡泥板、悬架摆臂之间的最小间隙，避免极限工况下发生运动干涉。

　　结构建模时，花纹块与胎体主体应保持连续的几何过渡，根部圆角不可忽略，否则应力集中会让胎面在反复屈挠下出现裂口。对于需要做有限元分析的场景，可进一步细化胎面胶、胎侧胶、帘布层与胎圈钢丝的分层结构，分别赋予材料参数，评估充气压力、垂向载荷、侧向力和驱动扭矩下的接地压力分布。接地印痕应尽量均匀，若中部压力过高，说明胎面冠部刚度过大，长期使用会出现中部偏磨；若边缘压力过高，则会加剧胎肩磨损并影响转向稳定性。

　　在实际选型中，还要结合单轮载荷、最高车速、路面硬度和使用环境确定橡胶硬度与花纹深度。硬质路面比例较高时，过深的块状花纹会增大噪声和油耗；松软地面较多时，浅花纹则容易被泥浆包裹失效。该三维模型完整呈现了胎面花纹、胎侧曲面和轮辋配合区域，可用于行走机构方案评审、装配干涉检查、外观展示以及后续的工程图细化。
