装饰花边金属冲压成型凹模结构

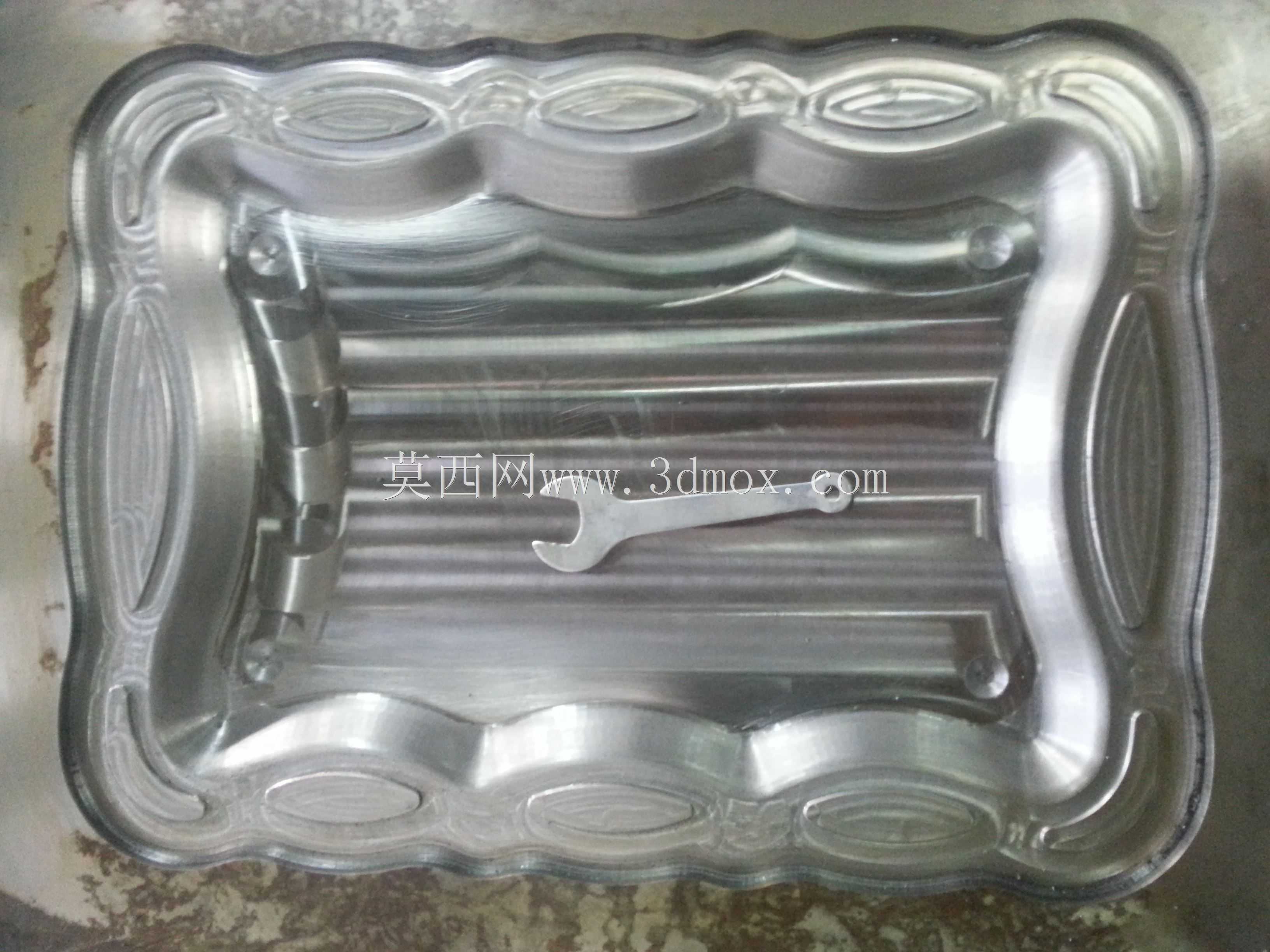

　　该金属成型凹模主要应用于日用五金装饰件的冲压生产环节，对应加工带立体花边轮廓的金属托盘类制品，在小型五金冲压生产线、工艺品五金加工车间中作为核心成型工装使用，直接决定成品的外观轮廓精度与表面成型质量。从实际加工需求出发，该凹模的型腔完全匹配成品的外形特征，边缘设置了连续的波浪形花边成型槽，槽内预留了椭圆状装饰凸纹的成型位，型腔中部设置了平行排布的横向加强筋成型凸台，能够在板材冲压过程中一次性完成轮廓裁切、花边压型、加强筋压合的多道工序，减少后续二次整形的工作量。设计阶段优先考虑了冲压过程中的材料流动特性，在花边轮廓的转角位置做了平滑的圆弧过渡处理，避免冲压时板材因应力集中出现拉裂、起皱的缺陷，型腔表面预留了足够的抛光余量，

　　加工完成后经镜面抛光可有效降低板材成型时的摩擦阻力，提升成品表面的光洁度。从安装边界来看，该凹模整体为矩形块状结构，外侧边缘设置了统一的基准定位边，可直接适配常规规格的冷冲压模架，安装时通过侧边的压板锁紧即可完成固定，无需额外加工定制安装位；型腔的深度根据常用的0.3-0.8mm厚度铝板、镀锡铁板的成型拉伸量设定，预留了合理的板材回弹补偿量，确保冲压成型后成品的花边轮廓、加强筋尺寸符合设计公差要求。实际生产中，该凹模搭配对应的凸模使用时，可实现单次行程完成整板成型，单工位生产节拍可达每分钟15-20件，适合中小批量的装饰五金件连续生产，型腔的易磨损位置可通过局部堆焊修复后重新铣削成型，延长模具整体使用寿命，降低生产环节的工装损耗成本。
