棱纹伞状密封收纳盒结构设计

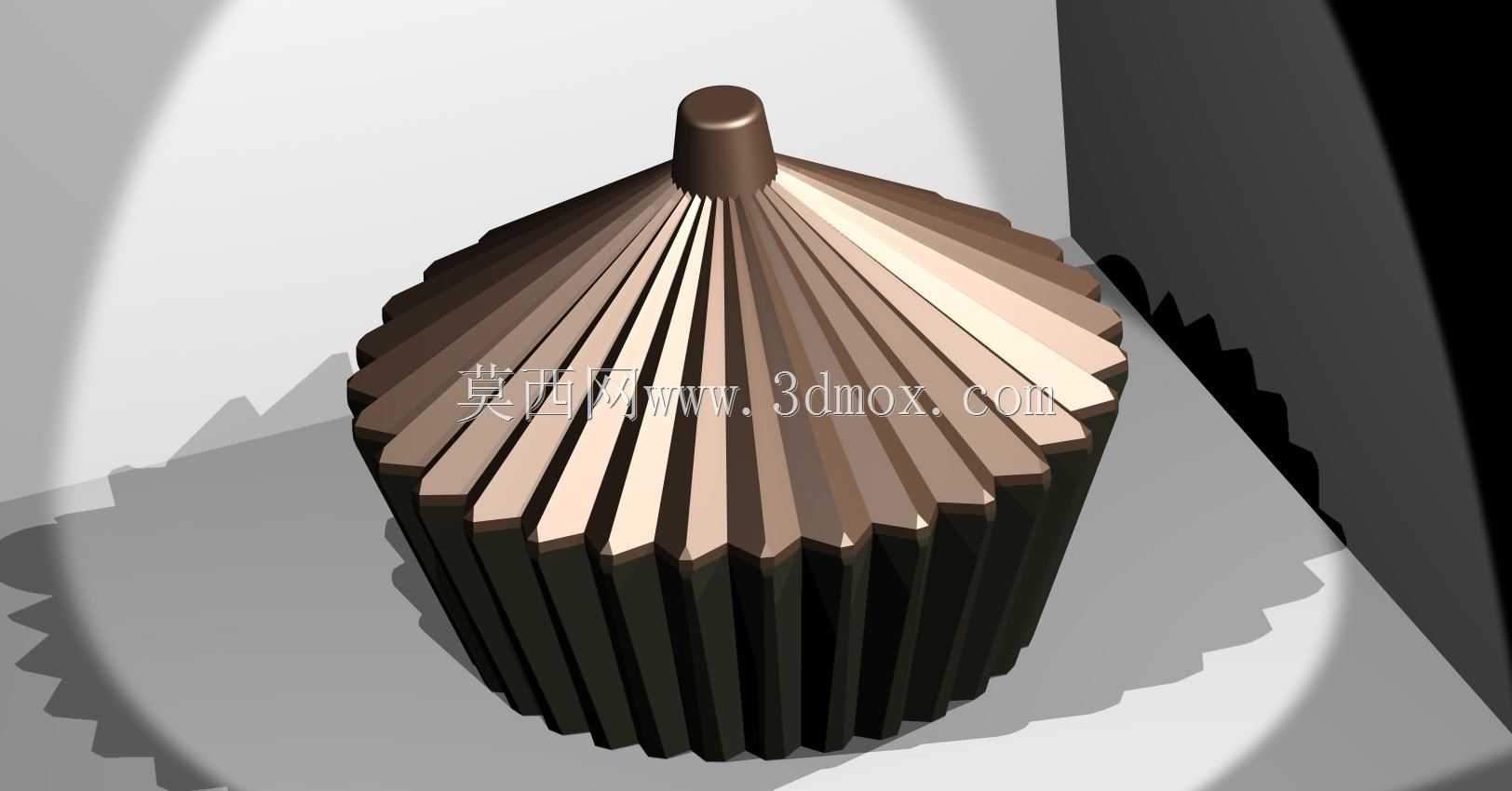

　　这款棱纹伞状收纳结构，最初是针对户外小型传感元件的便携防护需求开发，日常也可作为精密小五金件、微型电子元器件的随身收纳载体，适配现场运维、实验室耗材整理、户外勘测作业等多类场景，能避免细小零件在携带过程中出现磕碰、受潮、散落的问题。从结构设计逻辑来看，整体采用上下扣合的分体式结构，周身均匀分布的纵向棱纹并非单纯的造型装饰，一方面是在不额外增加壁厚的前提下，提升壳体的径向抗挤压能力，即便放在工具包内被其他重物挤压，也不容易出现凹陷变形，相比光滑曲面的同壁厚壳体，抗侧压能力可提升40%左右；另一方面纵向棱纹能增加手部拧动盒盖时的摩擦力，即便手上沾有油污、水渍，也能轻松施力开合，不需要额外设计防滑筋位，简化了模具结构。

　　顶部的凸起柱结构是开合施力的辅助点位，同时也可作为穿挂点位，配合挂绳就能将收纳盒挂在工装腰带、背包挂点上，适配高空作业、移动巡检时的便携携带需求，不会轻易从口袋滑落。设计过程中优先考虑了注塑成型的工艺可行性，所有棱纹的拔模斜度统一设置为1.5度，棱边做了R0.3的圆角处理，避免注塑时出现应力集中导致的开裂，也能防止开合时棱边划伤手部。上下盒体的扣合位置采用了嵌入式止口结构，配合0.2mm的过盈量，不需要额外加装密封圈就能实现基础的防尘防泼溅效果，满足日常户外携带的防护要求，如果需要更高等级的防水性能，只需在止口处预留0.8mm的密封胶圈安装槽即可，结构拓展性较强。从安装边界来看，整体最大外径控制在65mm，整体高度72mm，

　　属于掌心尺寸，放在常规的工具袋、工装裤口袋内都不会有突兀的异物感，内部有效储物空间直径58mm，深度45mm，可容纳3-5个M8规格的紧固件，或是小型的传感探头、电阻电容类电子元件，空间利用率较高。棱纹的深度设置为2mm，既保证了结构强度，也不会因为棱纹过深导致内部储物空间被过度占用，同时壳体基础壁厚设置为1.8mm，适配ABS、PP等常用注塑材料的成型要求，生产时不需要特殊的注塑工艺参数，常规卧式注塑机即可完成生产，量产成本较低。在实际使用场景中，这类小型收纳盒除了存放工业类小零件，也可作为日常随身小物件的收纳载体，比如存放耳钉、U盘、内存卡等易丢失的小物品，结构耐用性远高于普通的薄塑料收纳盒，长期使用也不会出现扣合松动的问题。
