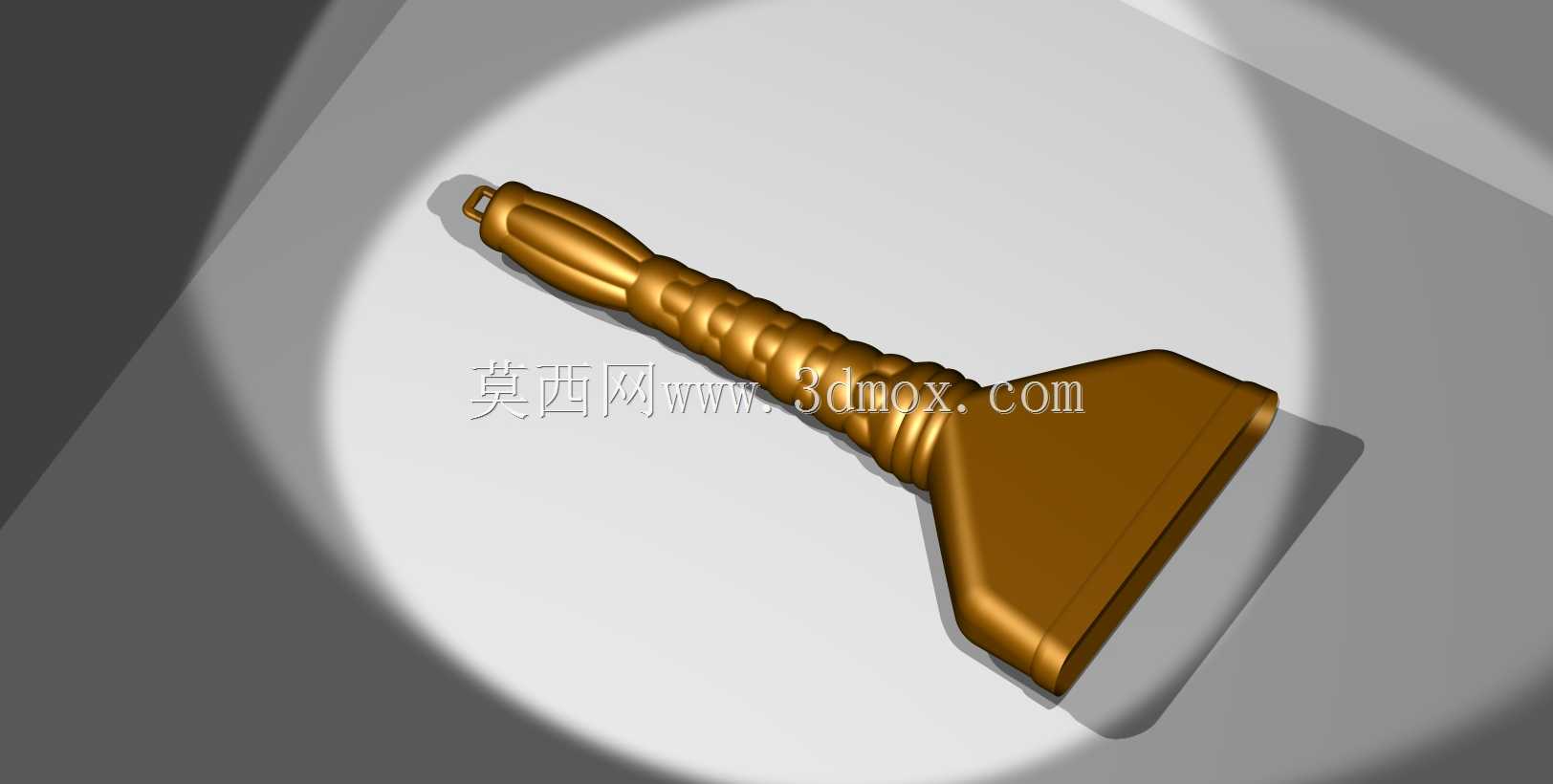

手持式刮铲清洁工具结构设计

　　这款手持刮铲的结构设计，首先围绕日常清洁、贴膜施工、表面除胶等高频作业场景展开，在做三维结构推演时，最先敲定的是握持段的人机交互尺寸，整器总长控制在180mm区间，其中握持段占比接近六成，表面做了分段式的环形凸起纹理，不是单纯的装饰造型，每道凸起的间距控制在8mm，刚好匹配成年人手指自然弯曲的指缝间距，长时间握持施力时不会出现打滑移位的问题，握持段末端做了直径3mm的挂孔，方便作业结束后悬挂收纳，不占用工作台面空间。铲头部分采用梯形宽面结构，刃口做了0.5mm的薄边处理，和握持段之间做了12度的倾角过渡，这个角度是反复模拟人手施力角度确定的，作业时手腕不需要刻意弯折就能保持铲头刃口和作业面完全贴合，不管是玻璃表面的残胶刮除、

　　贴膜时的气泡赶压，还是平面附着的污渍铲除，施力路径都能保持平直，不会因为角度偏差刮花作业基材。铲头和手柄的衔接位置做了渐变加厚的过渡结构，没有出现直角应力集中的薄弱区域，在模拟150N垂直施压的工况下，衔接位置的形变位移量控制在0.1mm以内，不会出现长期使用后衔接处断裂的问题。整体外形没有多余的突出结构，最大外轮廓宽度控制在45mm，在狭窄缝隙作业时也能顺利伸入，不会被周边结构卡滞。材质适配方面，结构设计预留了ABS注塑和锌合金压铸两种成型工艺的壁厚余量，注塑版本壁厚均匀控制在2.2mm，压铸版本壁厚控制在1.8mm，两种工艺都能直接套用现有结构开模生产，不需要额外调整曲面造型。刃口位置做了微小的圆角钝化处理，

　　避免日常使用时划伤操作人员的手部，同时不影响刮除作业的锋利度，手柄的纹理深度控制在0.8mm，注塑成型时可以直接脱模，不需要额外做滑块抽芯结构，能有效降低生产环节的模具成本。在做三维建模时，所有曲面都做了G2连续过渡，没有尖锐的棱角，握持时的触感更贴合手部轮廓，施力时的受力点均匀分布在整个手掌，不会出现局部压强过大导致的手部疲劳。
