斜纹回形阵列防滑承托面板

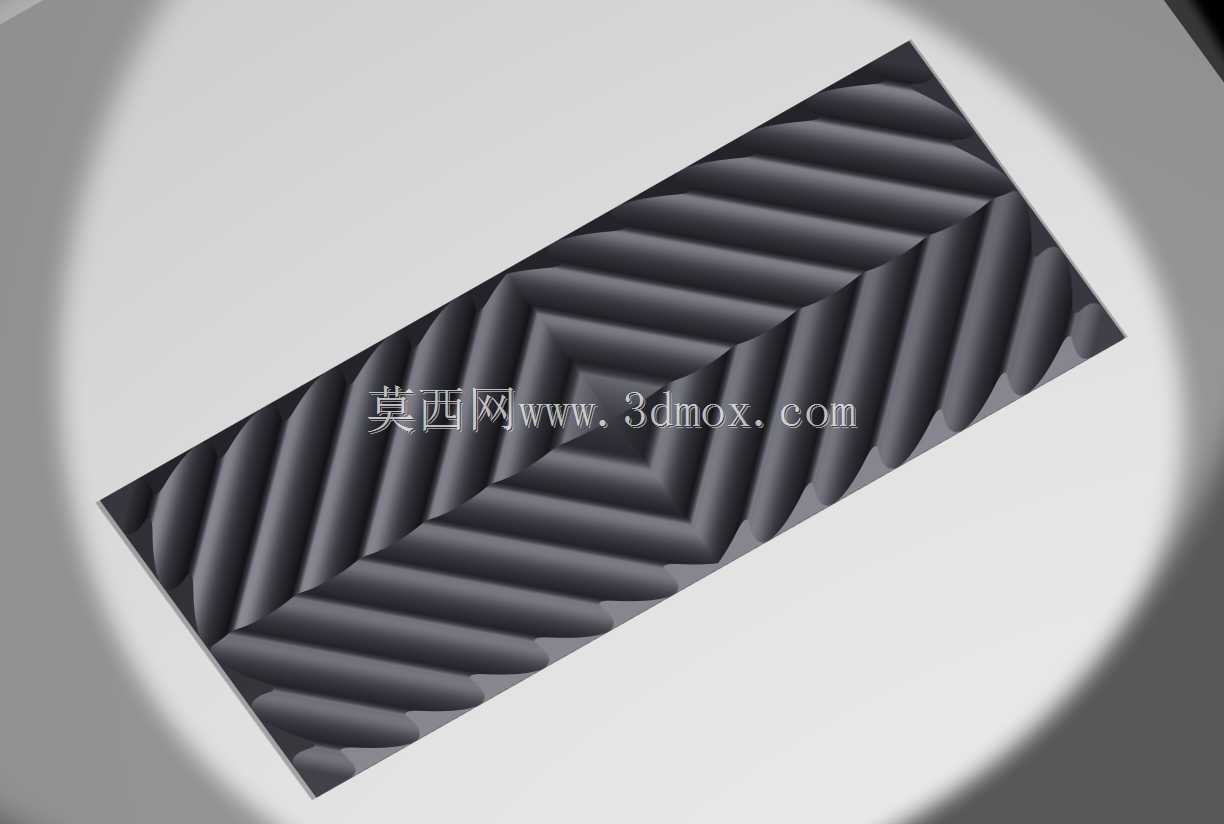

　　该结构件以矩形平板为基础，表面采用连续斜向凸棱与中心回形转折相结合的凹凸阵列，主要用于需要增大接触摩擦、限制工件滑移或改善视觉肌理的工装台面、定位治具、夹持垫块及设备操作面。在实际装配场景中，这类板面常嵌入机架、夹具或输送定位工位，承担工件承托、侧向防滑与姿态稳定作用；当被测件或加工件放置于其上时，规则分布的凸起能够破坏光滑接触面，降低局部油膜、粉尘或平面吸附带来的偏移风险，同时避免整块平板因完全贴合而产生真空吸附，便于取放。

　　设计上没有采用简单的等距直纹，而是将斜棱方向在中心区域进行回折，形成视觉上的导向分区。这样处理的价值在于：外围斜纹可沿主受力方向提供连续摩擦阻力，中心回形段则在多方向滑移趋势下形成交错阻挡，尤其适合工件摆放方向不固定、定位边界需要兼顾纵横两个方向的工位。凸棱截面采用圆润过渡而非尖锐棱边，既减少应力集中，也能降低对软质工件表面的压痕风险；相邻沟槽形成的排屑空间可容纳少量切屑、灰尘或液体，使接触面在污染环境下仍保持稳定支撑。

　　从建模逻辑看，先确定平板外轮廓与厚度边界，再以单条凸棱为基本特征进行方向阵列，中心区域通过路径转折或分段阵列完成回形衔接，最后统一进行圆角与拔模处理。若用于机加工件，需控制凸棱高度、节距与刀具半径的匹配关系，避免根部残留刀痕；若用于注塑或3D打印，则应关注沟槽深度与脱模斜度，保证成型后纹理清晰、不发生粘模。安装边界方面，矩形外廓适合直接嵌入框槽或通过周边螺钉固定，板面有效纹理区应略大于工件最大接触投影，四周预留平整压紧边；厚度方向需结合支撑跨距校核，避免在集中载荷下出现挠曲。整体结构不依赖复杂运动机构，而是通过表面几何形态实现稳定、耐脏、易清洁的承托功能。
