汽车换挡杆防尘套结构设计

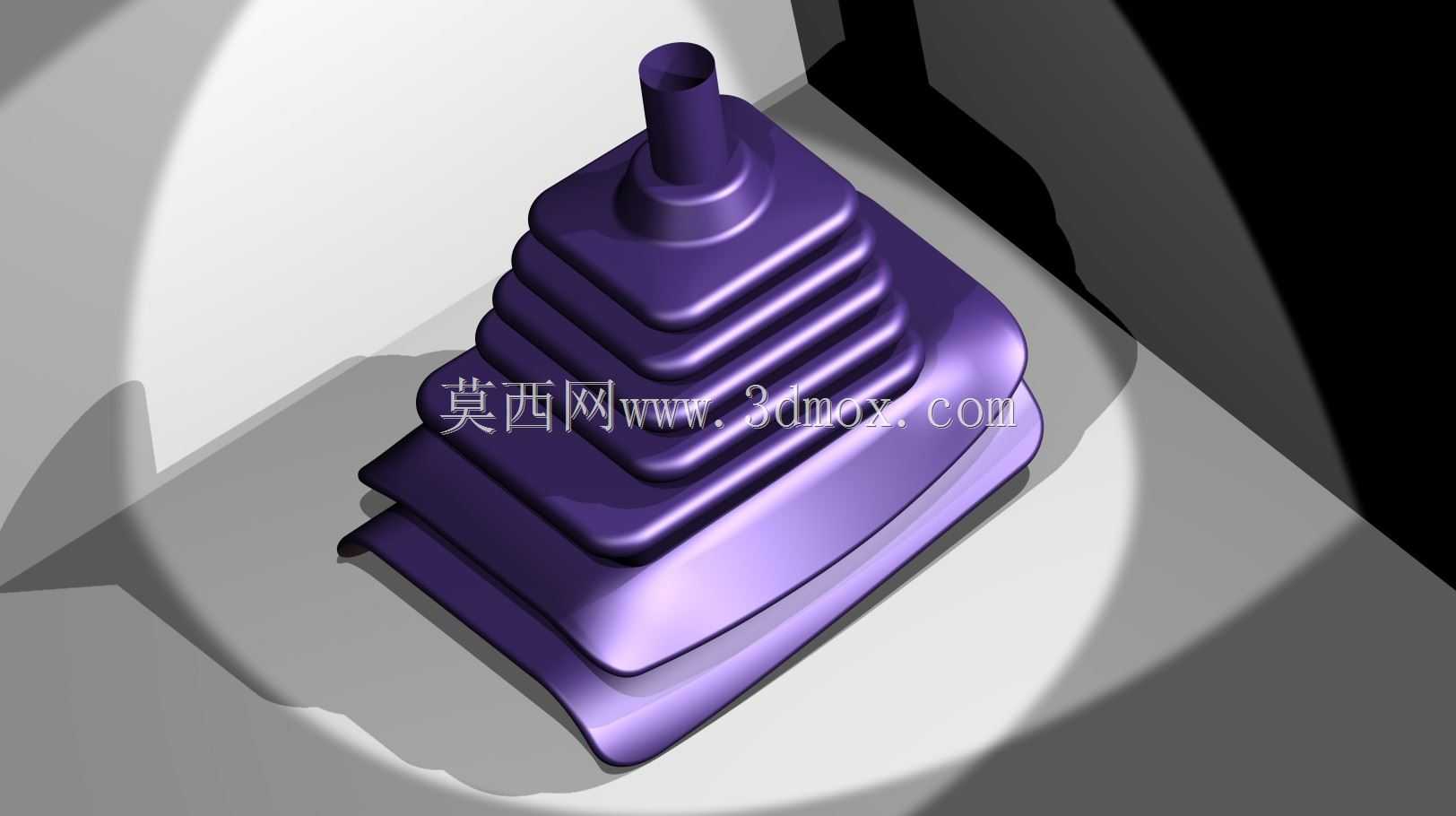

　　该部件为汽车手动换挡操纵机构的配套防尘结构，主要布置在驾驶舱地板换挡开口位置，核心作用是隔绝换挡杆与车身地板安装孔之间的间隙，阻挡外界灰尘、杂物、液体落入换挡机构内部，避免换挡拉索、球铰等运动副出现卡滞、磨损问题，同时兼顾内饰区域的视觉完整性，避免裸露机械结构影响座舱观感。设计阶段首先要匹配换挡杆的全行程运动边界，当换挡杆完成各个挡位切换、包括极限位置的摆动时，防尘套的褶皱伸缩量需要完全覆盖运动行程，不会出现拉扯绷紧、过度堆叠干涉周边内饰件的问题，褶皱采用多层阶梯式的锥台结构，每一层褶皱的弯折半径都经过反复校核，保证橡胶材质在反复弯折过程中应力分布均匀，不会出现局部应力集中导致的早期开裂。安装边界方面，底部采用宽边法兰式贴合结构，

　　与地板内饰板的安装轮廓完全匹配，安装时通过压框压紧法兰边实现周向密封，不需要额外打胶即可满足防尘防水的密封要求，顶部的收口结构紧密贴合换挡杆下部的固定轴径，随换挡杆同步摆动，不会出现相对位移导致的密封间隙。材质选型上适配耐老化橡胶配方，可适应驾驶舱内的温度交变环境，长期使用不会出现硬化、皲裂问题，表面的哑光质感与周边内饰塑料件的视觉风格保持统一，不会出现突兀的反光影响座舱质感。建模过程中重点处理了褶皱过渡区域的曲面顺滑度，每一层台阶的过渡圆角都做了连续曲率处理，避免曲面出现尖角导致的应力集中，同时预留了材质成型的拔模斜度，适配橡胶模压生产的工艺要求，不需要后续二次修型即可满足生产精度要求。实际装车验证中，

　　该结构可覆盖换挡杆前后左右全方向的摆动行程，伸缩过程中褶皱变形均匀，不会出现局部卡滞、异响问题，底部密封边的压紧力分布均匀，长期使用不会出现翘边、密封失效的情况，同时拆装维护便捷，更换时不需要拆解周边大面积内饰件，仅需松开压框即可完成部件更换，降低售后维护的工时成本。
