带包胶防滑边缘的异形承托板结构

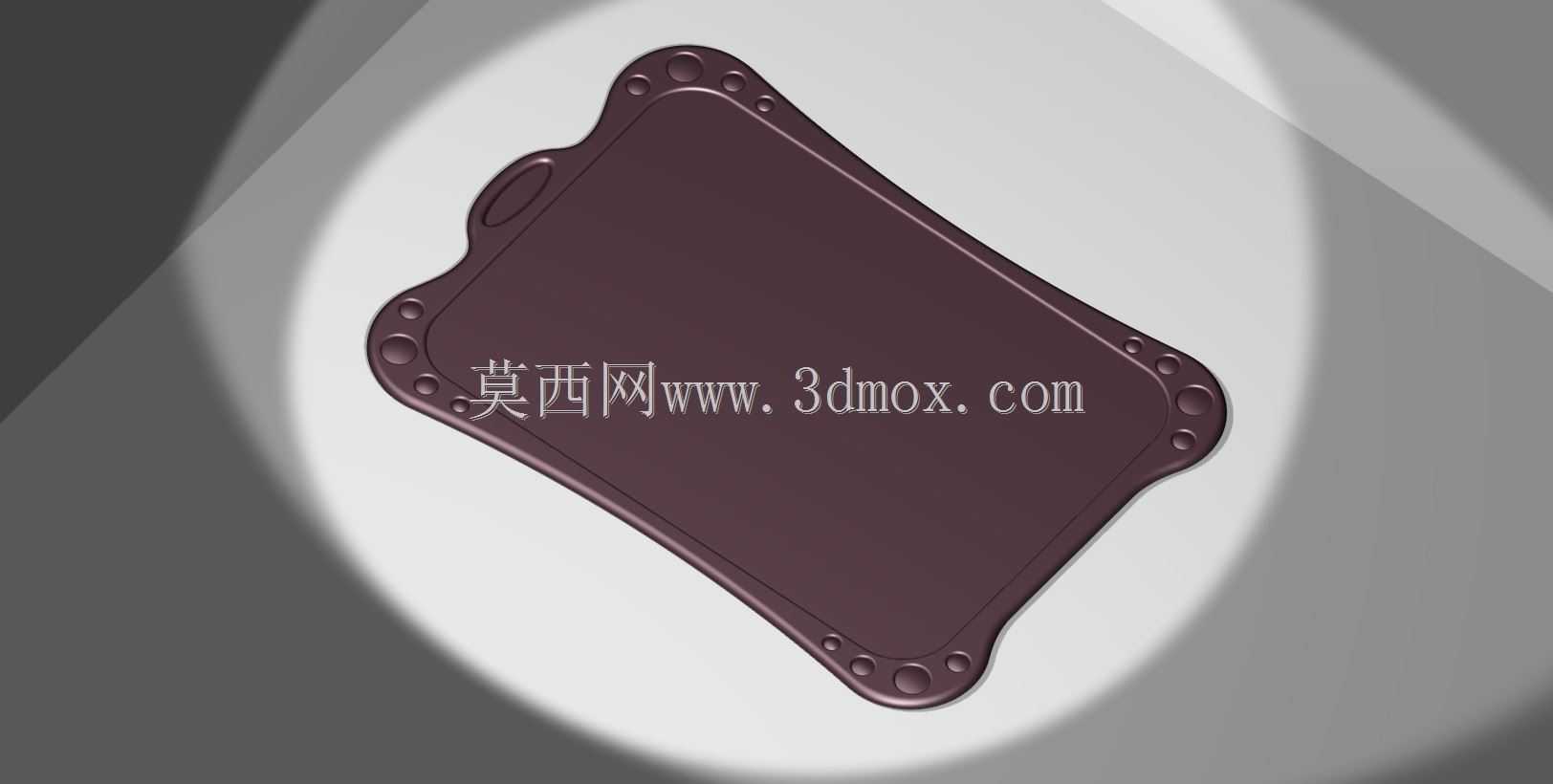

　　日常做设备配套结构设计时，这类异形承托板的应用场景其实覆盖得很广，小到桌面检测工位的工件放置台，大到传感检测单元的外部防护承托面，都能看到类似结构的身影。不同于常规矩形平板的设计，这款板件的轮廓做了多段圆弧过渡的切角处理，四个角位不是生硬的直角，而是顺着边缘弧度做了加厚的凸台结构，每个凸台上预留的沉孔位，是用来配合紧固件完成板件与下方安装基座的固定，沉孔的深度做了精准控制，装配后螺丝端面不会高出板件表面，避免刮蹭放置在板面上的工件或者操作人员的手部。板件单侧边缘做了内凹的抠手位，这个细节是考虑到日常需要频繁拆卸、挪动板件做清洁或者工位调整的需求，不需要额外加装拉手，直接通过一体成型的抠手位就能施力，

　　减少了额外装配零件带来的公差累积问题。边缘一圈做了凸起的包胶式挡边，这个结构一方面是提升板件边缘的抗磕碰能力，日常工位上工具掉落剐蹭时，凸起的边缘能先承接冲击力，避免板件主体出现崩缺；另一方面，当板件作为检测工位的承托面时，挡边可以限制放置在上面的小型工件、传感模块的滑动范围，不会因为设备运行的轻微振动出现滑落偏移。设计时首先要确认的是安装边界尺寸，板件的整体长宽比接近4:3，四个安装凸台的中心距要和下方基座的安装孔位完全匹配，公差控制在±0.1mm以内，避免装配时出现孔位错位。板件的主体厚度根据承重需求做了梯度设计，中间承托区域的厚度满足均布载荷下的形变要求，边缘挡边的厚度比主体薄1.5mm，既保证了边缘的韧性，

　　也不会过多增加整体重量。板面做了细微的磨砂纹理处理，不是光滑的亮面，这样放置工件时能增加接触面的摩擦力，同时日常使用中不容易留下划痕，清洁时也能快速擦拭掉表面的污渍。在传感检测设备的配套结构里，这类板件经常作为传感器的安装承托板，板面的平面度要求控制在0.05mm以内，保证安装在上面的传感单元不会因为板面倾斜出现检测角度偏差，边缘的圆弧过渡也能避免应力集中，长期受设备振动影响也不会出现边角开裂的问题。做三维建模时，要注意圆角过渡的连续性，所有边角的R角要保持统一的曲率，不要出现生硬的棱边，一方面是注塑或者机加工时更容易脱模、走刀，另一方面也能减少使用过程中积灰的死角，日常维护更方便。
