带安装法兰的双通路肘型气液接头结构

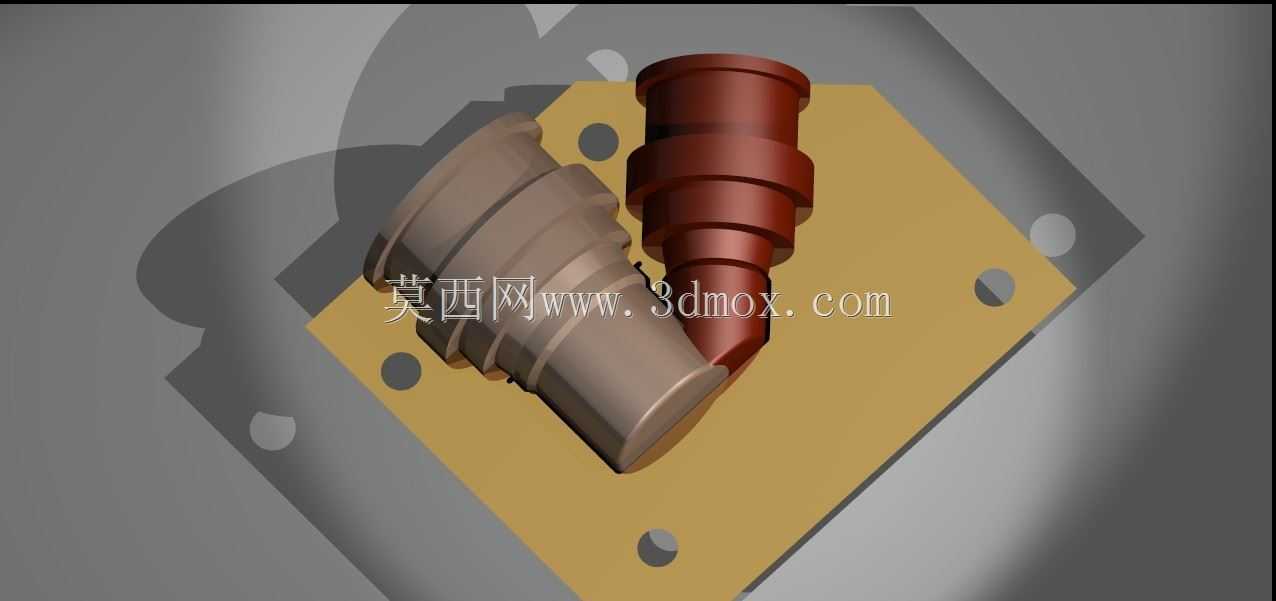

　　这款肘型接头结构，主要适配传感检测单元的介质通路布设需求，在工业现场的流体参数监测场景中，承担管路转向与双通路并行输送的作用。从实际安装场景来看，这类接头多布置在设备侧方的传感安装工位，配合压力、流量类传感元件完成待测介质的导流，避免直管接头在紧凑安装空间内与周边线束、结构件产生干涉。结构设计上采用一体化安装法兰作为承载基体，法兰板上预留四个对称分布的安装孔，可直接通过螺栓固定在设备壁面或传感基座上，安装孔的位置公差适配常规工业安装的孔位标准，无需额外加工转接板即可完成固定，安装面的平面度控制在常规密封要求范围内，配合密封垫片可实现安装面的静密封，避免介质渗漏。两个接头主体呈一定夹角布置在法兰板上，区别于常规90度弯头的单通路设计，

　　双通路的布局可同时实现两路介质的独立输送，或是单路介质的进出循环，适配差压类传感元件的取压需求，或是冷却介质的循环通路布设。接头本体采用阶梯式竹节状外形，这种结构是针对软质管路连接设计的，装配时将软管推入接头后，竹节状的环形凸棱会卡入软管内壁，配合管箍紧固后可承受常规工业管路的工作压力，避免管路受压力冲击脱落。两个接头的夹角经过空间校核，在保证管路转向的同时，预留了足够的软管弯曲半径，避免软管过度弯折导致通径缩小、介质流动阻力增大的问题。从安装边界来看，法兰板的外形尺寸控制在紧凑区间，接头伸出法兰面的高度经过优化，不会超出周边结构件的安装轮廓，在密集布设传感元件的工位上，可有效减少相邻部件的安装干涉。

　　接头的通径设计匹配常规传感检测的流量需求，内壁做了顺滑过渡处理，减少介质流动时的紊流产生，避免紊流带来的压力波动影响传感检测的精度。整体结构没有多余的冗余设计，所有特征都服务于安装固定、管路连接、介质导流这几个核心功能，在建模过程中，安装孔的位置度、接头的同轴度、法兰面的平面度都按照常规机械加工的公差要求做了约束，可直接用于后续的工程图输出或是3D打印样件验证。
