复古立式手持工具展示支架结构设计

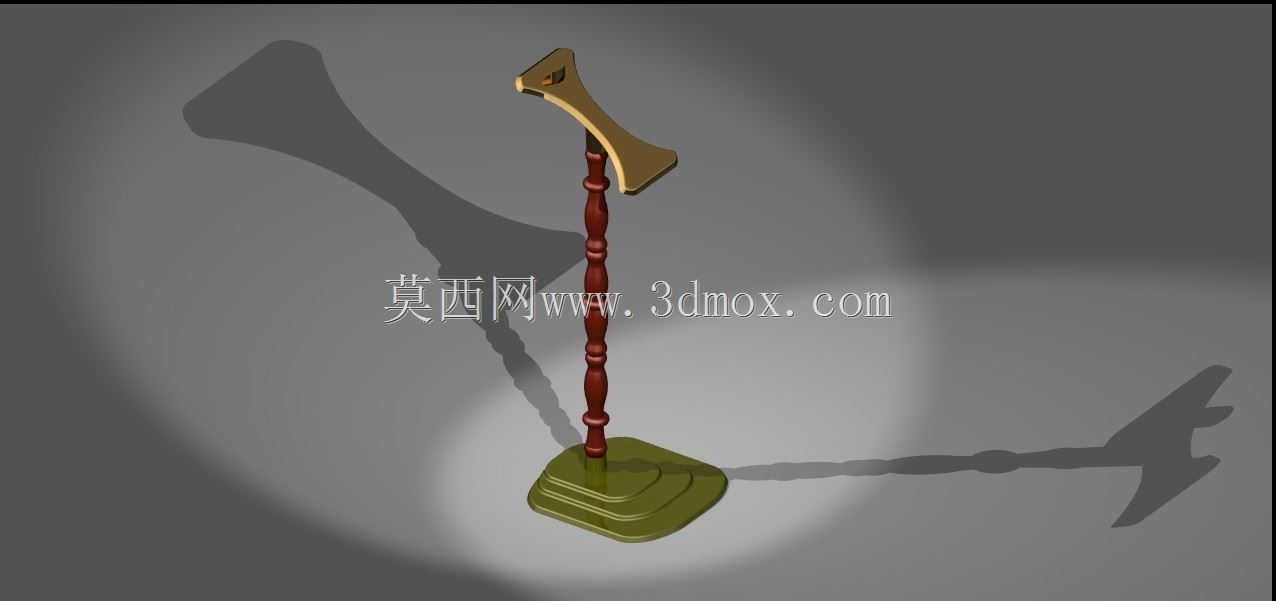

　　这套立式展示支撑结构主要用于小型手持工具的陈列与固定，在工具门店展陈、工坊工位收纳、工业展品展示场景中都能适配。整体采用三段式组合结构，底部为带阶梯造型的配重底座，中部为多节旋纹立式支撑杆，顶部为适配工具轮廓的弧形承托卡口，各部件拆分后可单独加工，装配时无需额外紧固件即可完成插接定位，后期维护更换部件也十分便捷。

　　底座做了加宽下沉设计，接地轮廓覆盖支撑杆投影范围外的冗余区域，即使顶部挂载的工具重心出现小幅偏移，整体结构也不会发生侧翻，底座表面的阶梯造型既可以增加配重块的结构刚性，也能在摆放时形成视觉层次，避免平板底座的单调感。中部支撑杆采用分段收腰的旋纹造型，在不改变杆体核心直径的前提下，通过曲面变化提升抗弯截面系数，相比等直径光杆，同等材料用量下侧向抗形变能力可提升约两成，杆体上下两端分别预留插接定位轴，下端嵌入底座中心的定位孔，上端插入顶部承托件的安装孔，配合公差控制在小间隙过渡范围，装配后无明显晃量。

　　顶部承托件的轮廓完全贴合所挂载手持工具的柄部弧度，卡口内侧做了微小的倒圆处理，既可以避免刮伤工具表面涂层，也能通过接触面的微形变增大摩擦力，防止工具从支架上滑落。承托件的倾斜角度经过反复校核，挂载工具后整体重心垂线恰好落在底座接地范围的中心区域，长期摆放不会出现持续偏载导致的杆体弯曲。

　　从安装边界来看，整套结构占地面积仅相当于A4纸的三分之一左右，竖向高度适配常规桌面陈列的视线高度，不需要额外在墙面或工作台面打孔固定，直接放置在平整平面上即可使用。如果用于工位收纳，还可以在底座预留的安装孔位加装锁固件，将支架固定在工作台边缘，避免拿取工具时带动支架移位。结构的所有曲面过渡都做了圆滑处理，没有尖锐棱角，日常清洁擦拭时不会划伤操作人员，外露的支撑面也没有容易积灰的狭窄缝隙，维护清理难度很低。

　　设计过程中优先考量了不同使用场景的兼容性，顶部承托件可以根据不同手持工具的柄型快速更换，中部支撑杆也可以根据陈列需求调整长度，底座通用接口可适配多款不同规格的杆体，无需重新开模即可衍生出不同高度、不同挂载能力的系列化产品。针对展陈场景的视觉需求，杆体的旋纹造型和底座的阶梯造型形成风格统一的复古质感，和传统手工工具的外观特质高度匹配，不会出现工业支架和展品风格割裂的问题。结构整体没有复杂的内腔或悬空薄壁，无论是采用金属切削加工还是注塑成型，都具备良好的工艺可行性，量产时的良率控制难度较低。
