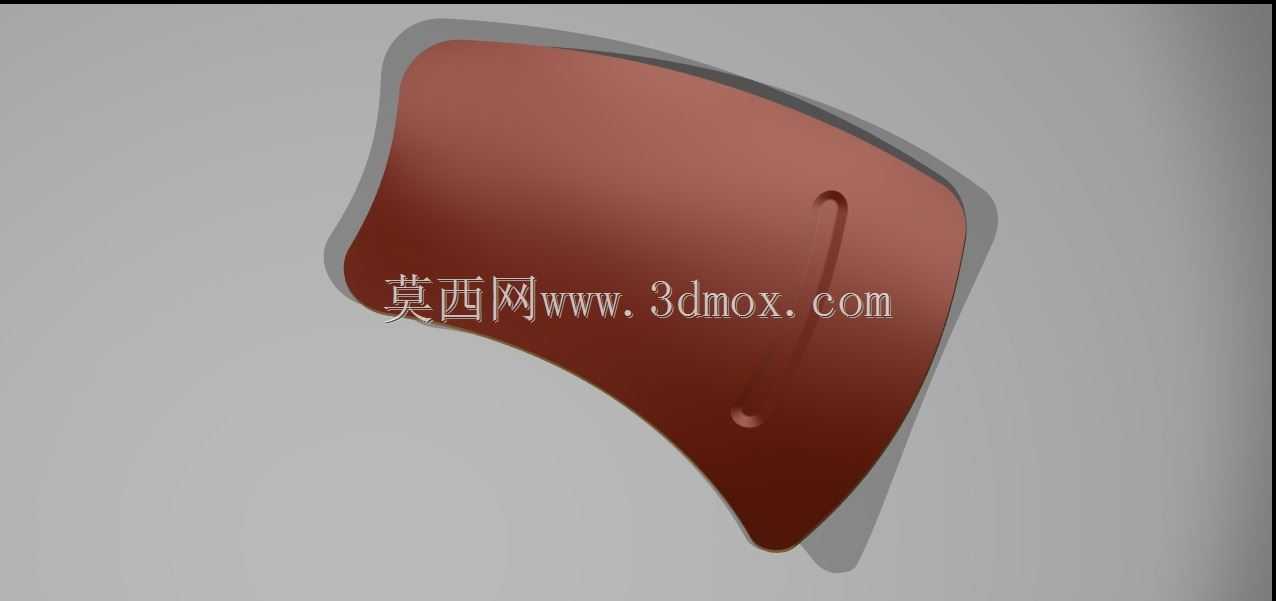

曲面流线型单扇风叶结构造型设计

　　该叶片造型以单扇风叶为对象，重点处理气流进入、转向和排出过程中的型面连续性。实际使用中，这类叶片常出现在小型散热、通风、空气循环或局部送风装置中，需要在有限轮毂空间内完成稳定推流，同时控制叶尖区域的扰流和噪声。建模时没有采用简单平板折弯思路，而是沿叶根到叶尖建立渐变截面，使弦长、弯掠角度和曲面拱高随半径位置同步变化，让靠近轮毂的低速区承担足够的导流作用，外缘区域则承担主要做功。

　　从结构边界看，叶根区域需要预留与轮毂或连接座配合的安装面，曲面在该位置应保持足够厚度过渡，避免高速旋转时出现应力集中。叶尖部分则相对收薄，边缘做顺滑包络，既减少与护网或风筒内壁的干涉风险，也降低叶尖涡带来的能量损失。若用于有风道约束的设备，叶片外缘与风筒内壁的径向间隙需要结合装配公差、热变形和动平衡余量统一确定；若用于开放式扇头，则应关注护网轮廓与叶尖扫掠范围之间的安全距离。

　　设计思路上，叶片表面采用连续光滑曲面，前缘进入气流的角度较平缓，后缘则按出流方向逐步释放，避免气流在型面中段突然分离。曲面中部的轻微隆起并非装饰特征，而是用于控制气流附着路径，使压力面与吸力面之间的压差分布更均匀。对于需要注塑成型的方案，还需在三维阶段同步考虑拔模方向、壁厚均匀性和加强筋布置；若采用钣金或机加工方式，则应检查曲面可制造性、边缘修整方式以及叶根连接孔位的加工基准。

　　在设备选型和结构校核中，单片风叶不能孤立评价，需要与轮毂直径、叶片数量、转速、电机扭矩和风道形式共同匹配。该模型可用于验证叶片扫掠空间、装配关系、外罩干涉以及动平衡前的初始质量分布。叶根与旋转中心的距离决定安装孔分布圆，叶片最大外廓决定防护结构尺寸，而曲面扭转规律直接影响风量、风压和噪声表现。通过对型面进行剖切测量，可以获得不同半径处的截面弦长、安装角和厚度变化，为后续仿真分析、样件制作和模具开发提供明确的几何依据。
