带夹持工装的流体转接接头结构设计

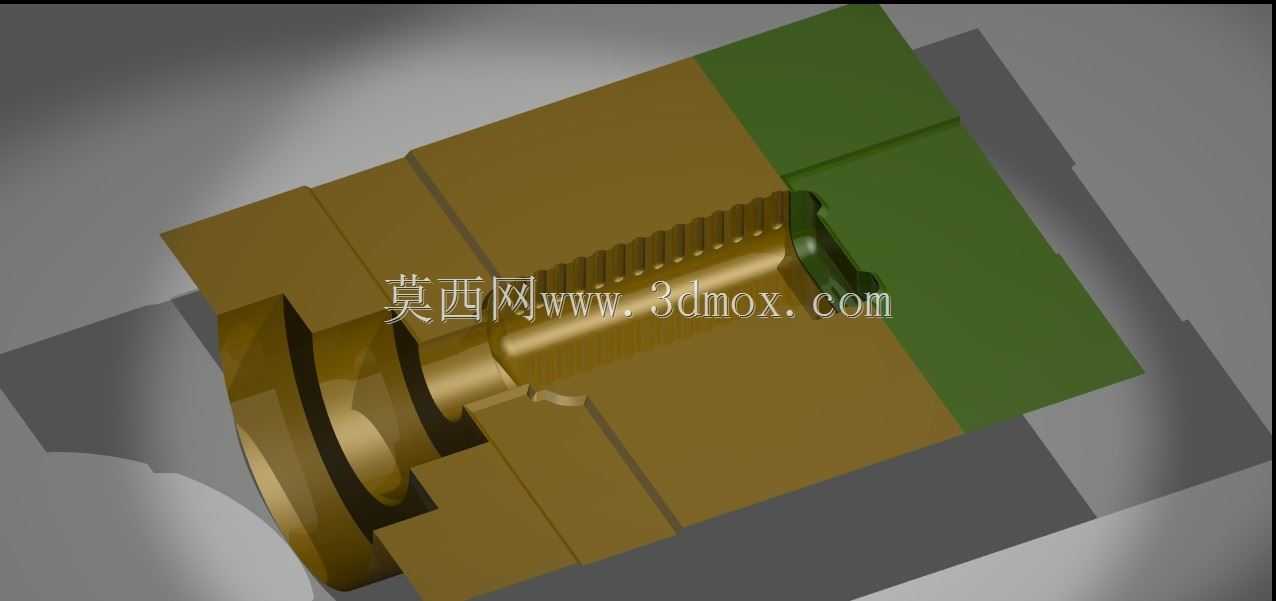

　　该结构主要应用于小口径流体管路的测试与临时接驳场景，常见于实验室流体试验台、小型液压检测工位的气液介质转接环节，可在不破坏原有管路布局的前提下，实现不同通径管路的快速对接，同时配套的夹持结构可直接固定在台架面板上，避免接驳过程中接头晃动引发的介质泄漏问题。从功能特性来看，主体接头采用内凹式密封面设计，内壁加工有连续梯形内螺纹，可匹配标准外螺纹管路端头，螺纹段末端预留有密封件安装槽，可嵌入O型圈实现端面与螺纹的双重密封，能承受1.6MPa以内的静压工况，适配水、低压液压油、惰性气体等常规工业介质。配套的夹持块采用分体式拼合结构，两块夹块通过侧边的定位凸台实现对位，拼合后形成的内圆弧面与接头外圆的定位台阶完全贴合，

　　夹块外侧加工有平直安装面，可通过螺栓直接固定在安装基板上，无需额外加工接头的安装固定位，能大幅缩短现场工位的搭建周期。设计过程中优先考虑了接头的通流效率，内部流道采用圆弧过渡处理，避免直角转折造成的流阻增大与介质紊流，接头入口端做了15度倒角导向，方便管路插入对接时的快速对位，不会刮伤管路端头的密封层。外形尺寸方面，接头整体通径为6mm，主体外圆直径18mm，螺纹段长度22mm，拼合后的夹持块整体外形为36mm×28mm×24mm的长方体结构，安装孔位中心距为28mm，可直接适配现有台架的通用安装孔距，无需重新打孔调整。夹持块与接头的配合面做了0.02mm的间隙公差设计，既保证装配时可顺利推入，又能限制接头的径向窜动，

　　在介质压力波动时不会出现接头偏移的问题。夹块的拼合面做了磨平处理，装配后无明显缝隙，可避免长期使用中灰尘、切削液等杂质进入配合缝隙造成的接头锈蚀卡滞。在实际选型使用时，该结构可直接替换同规格的常规转接接头，无需改动原有管路的走向布局，夹持结构的存在也让接头的拆装维护更为便捷，更换密封件时只需拆开单侧夹块即可取出接头，无需拆卸周边相邻的管路组件，能有效降低设备维护的时间成本。针对不同的介质使用场景，主体接头可更换为不锈钢或工程塑料材质，夹持块也可根据安装环境选用铝合金或非金属材质，整体结构的参数化设计可快速调整通径与外形尺寸，适配不同规格的管路接驳需求。
