带凸点三角环形金属连接构件

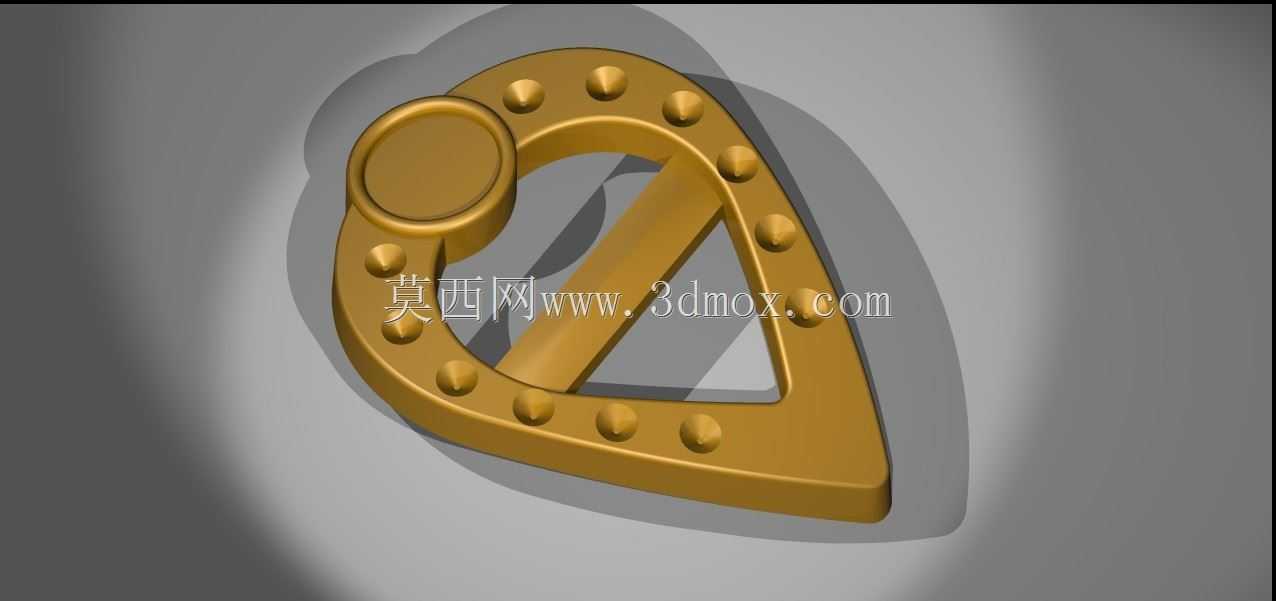

　　该三角环形金属构件在轻工装配、小型器械连接场景中具备较高适配性，日常可作为织带连接扣、小型工装挂接件使用，依靠自身环形结构完成柔性带材与刚性基体的载荷传递，边缘均匀分布的半球形凸点可在带材张紧状态下增大接触摩擦力，避免连接位置出现打滑松脱的问题。从结构设计逻辑来看，整体采用闭合式三角环框架，框架截面为等厚矩形，保证环体各个方向的抗弯强度均匀，不会在受拉过程中出现局部应力集中导致的变形断裂；环体一侧延伸出的圆形凸台为安装定位基准，装配时可嵌入对应基体的定位孔内，限制构件的平面转动自由度，无需额外设置防转销即可保证安装位置的一致性。设计阶段优先考虑了安装边界的适配性，环体内侧的三角镂空区域预留了足够的穿带空间，

　　可兼容宽度不超过环体内切边长度的各类织带、金属丝束穿过，外侧凸点的凸起高度控制在1.5mm以内，不会在装配后与周边相邻零件产生运动干涉，整体厚度控制在5mm区间，可适配多数小型器械的紧凑安装空间，无需为该构件预留额外的避让槽位。功能层面，环体中间设置的斜向加强筋将三角镂空区域分隔为两个独立穿接空间，可同时完成两组带材的独立挂接，满足多点位同步连接的使用需求，凸点采用半球形设计而非尖锐凸起，既保证了摩擦力提升效果，也不会在长期摩擦过程中割伤带材表面，延长连接副的整体使用寿命。建模过程中对所有转角位置都做了R0.8mm的圆角过渡处理，既消除了钣金冲压或金属压铸过程中的应力集中点，也避免了锐边对装配人员造成划伤，所有结构特征均采用等壁厚设计，适配压铸、粉末冶金、钣金冲压等多种加工工艺，生产阶段无需额外做壁厚补正即可直接开模量产。
