轴连式单叶散热风叶结构设计

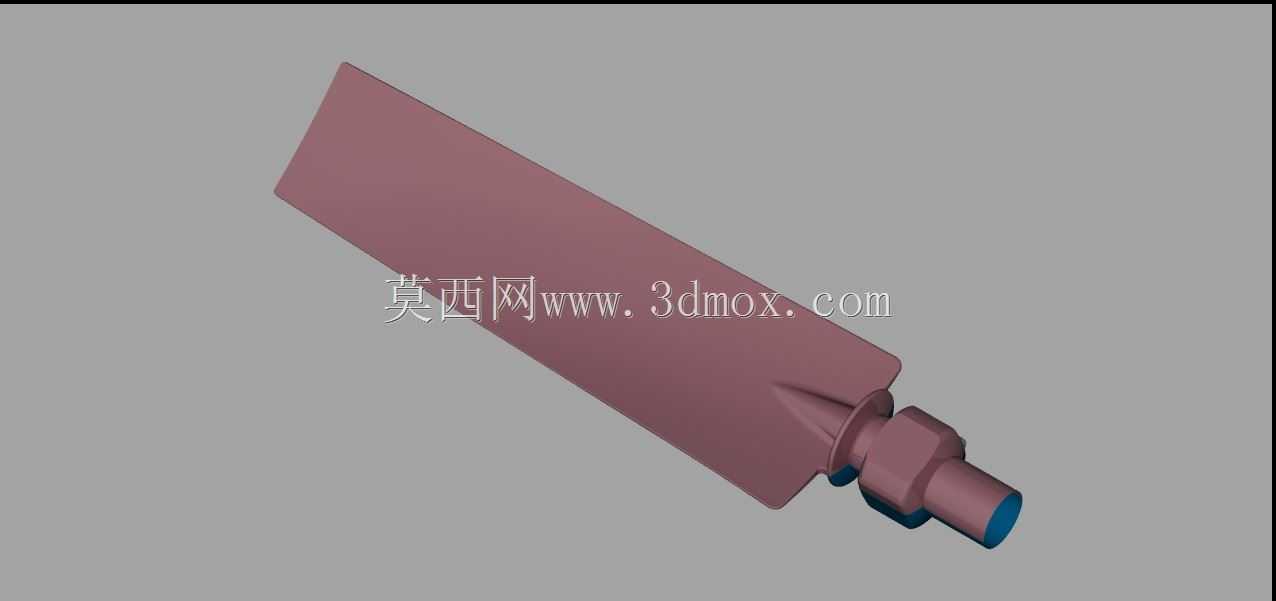

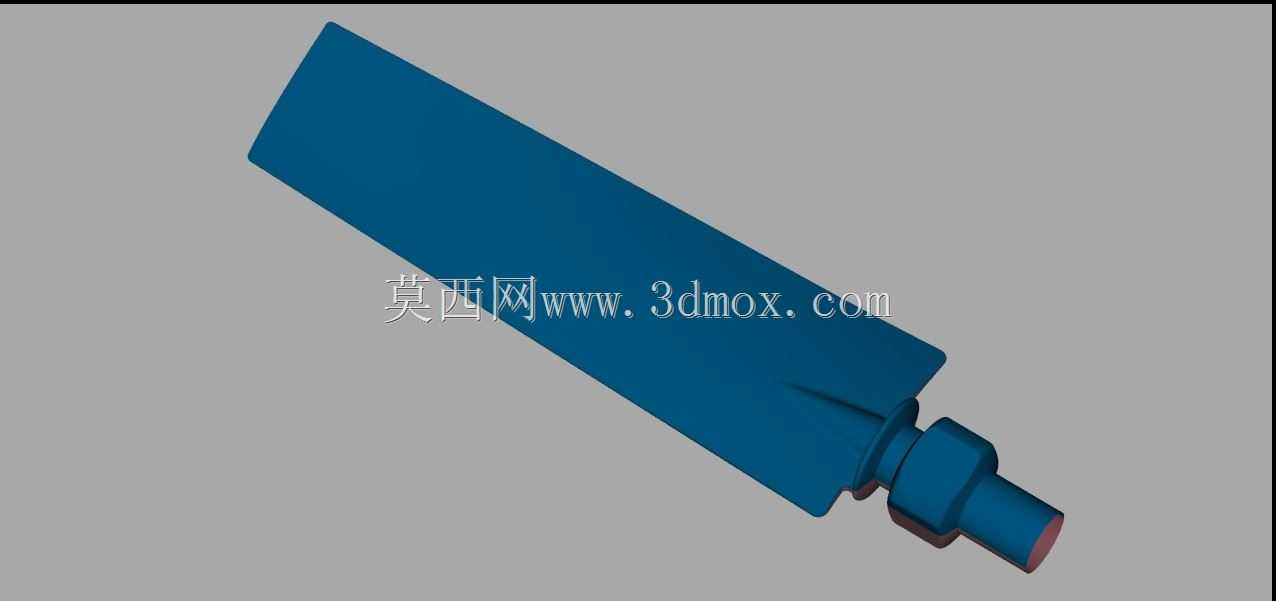

　　该风叶结构主要适配小功率轴流散热场景，常见于小型电子设备机柜散热、微型通风装置、小型动力单元的风冷配套环节，在实际设备运行中承担驱动空气定向流动、带走热源表面累积热量的作用，避免设备内部因长时间运行出现温度超限，保障核心电子元件或动力部件处于合理工作温度区间。从结构设计逻辑来看，该风叶采用单叶片与连接轴一体化的结构形式，叶片主体采用平直带轻微扭转的翼型截面，扭转角度沿叶根到叶尖方向做渐变处理，叶根位置扭转角度更大，保障靠近转轴位置的空气也能被有效驱动，避免叶根区域出现气流死区，叶尖位置扭转角度收窄，降低叶尖处的气流紊流损耗，同时减少风叶高速旋转时的涡流噪音。叶片根部与连接轴做了圆弧过渡加厚处理，避免应力集中导致的叶片断裂问题，

　　连接轴段设置了多层阶梯轴结构，不同轴径段分别对应轴承安装位、限位卡簧槽位、动力输入端配合位，安装时可直接将轴段穿入对应轴承座内，通过轴肩实现轴向定位，无需额外设计复杂的连接法兰，整体装配流程更简便，适配小尺寸安装空间的使用需求。从安装边界来看，该风叶整体径向尺寸适配小直径通风道，轴向安装长度较短，可嵌入厚度有限的设备壳体内部，不会占用过多设备内部的排布空间，叶片外缘与通风道内壁预留合理间隙，既避免旋转过程中出现刮蹭，也能减少间隙处的气流回流损失，提升通风散热效率。在实际选型匹配时，可根据所需风量风压参数调整叶片的扭转角度与叶片长度，该一体化结构的风叶动平衡调校难度更低，由于叶片与转轴为一体式结构，不存在装配间隙带来的动平衡偏差，

　　高速旋转时的振动量更小，适合对运行噪音、振动幅度有一定要求的小型散热场景。叶片表面做了平滑过渡处理，没有突兀的凸起或棱角，可降低空气流动时的摩擦阻力，同时减少灰尘在叶片表面的附着，长期运行后也不会因积灰导致风叶动平衡失效，降低后期维护清理的频次。连接轴末端的轴径尺寸适配常规微型电机的输出轴配合公差，可直接与微型驱动电机的输出端对接，无需额外设计联轴器，进一步压缩整体散热模组的体积，适合在紧凑型电子设备、小型传感器配套散热单元、便携通风装置上使用。
