异形壳体式传感检测元件结构设计

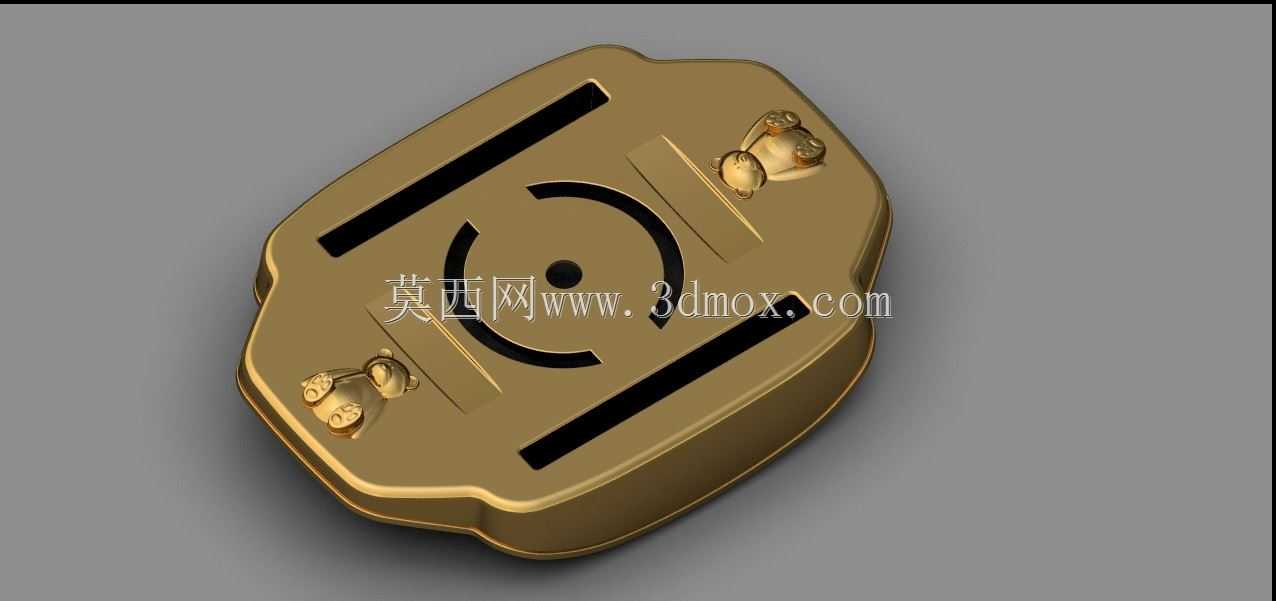

　　这款传感元件的壳体采用异形切角八边形轮廓设计，区别于常规圆形、方形传感外壳，在紧凑安装空间内可最大化利用布设区域，避免相邻安装部件的边角干涉，适配多类工业设备表面的非规则安装位。壳体上设置的两处对称卡扣式安装凸台，可直接卡入设备预设的安装卡槽内，无需额外打孔固定，大幅缩减现场装配的工序时长，凸台根部做了圆弧过渡处理，能降低长期受设备振动影响产生的应力集中风险，避免卡扣断裂失效。壳体表面预留的三条长条形开槽，并非装饰结构，而是对应内部传感单元的信号透传窗口，开槽的宽度、深度均经过匹配计算，既不会让外部粉尘、水汽轻易侵入壳体内部，又能保证检测信号的穿透损耗控制在允许范围内，中心位置的圆形沉孔是内部核心感应芯片的定位基准，

　　装配时可通过该沉孔快速对齐芯片安装位，保证感应面与被测对象的相对位置精度。从实际应用场景来看，这类结构的传感元件多用于工业自动化生产线的工位状态检测、小型机电设备的运行参数采集场景，可适配设备内部狭窄的安装空间，外壳的曲面过渡设计没有尖锐棱角，在设备维护拆装时不会划伤操作人员，也不会勾挂设备内部的走线。设计过程中优先考虑了壳体的成型工艺性，整体壁厚保持均匀，没有出现壁厚突变的区域，适合采用注塑工艺批量生产，壳体边缘的圆角处理既提升了外壳的抗冲击性能，在受到外力磕碰时不会出现应力开裂，也能优化注塑成型时的熔体流动路径，减少缺胶、缩痕等成型缺陷。安装边界上，该壳体的最大外轮廓尺寸适配常规M3规格的安装孔位间距，可兼容多数现有传感安装支架的固定尺寸，无需重新设计配套安装结构，降低设备改造成本，壳体背部的平面度控制在合理公差范围内，安装后可与设备安装面紧密贴合，避免出现晃动偏移，保证检测数据的稳定性。
