仪器仪表用多窗口安装固定金属框架板

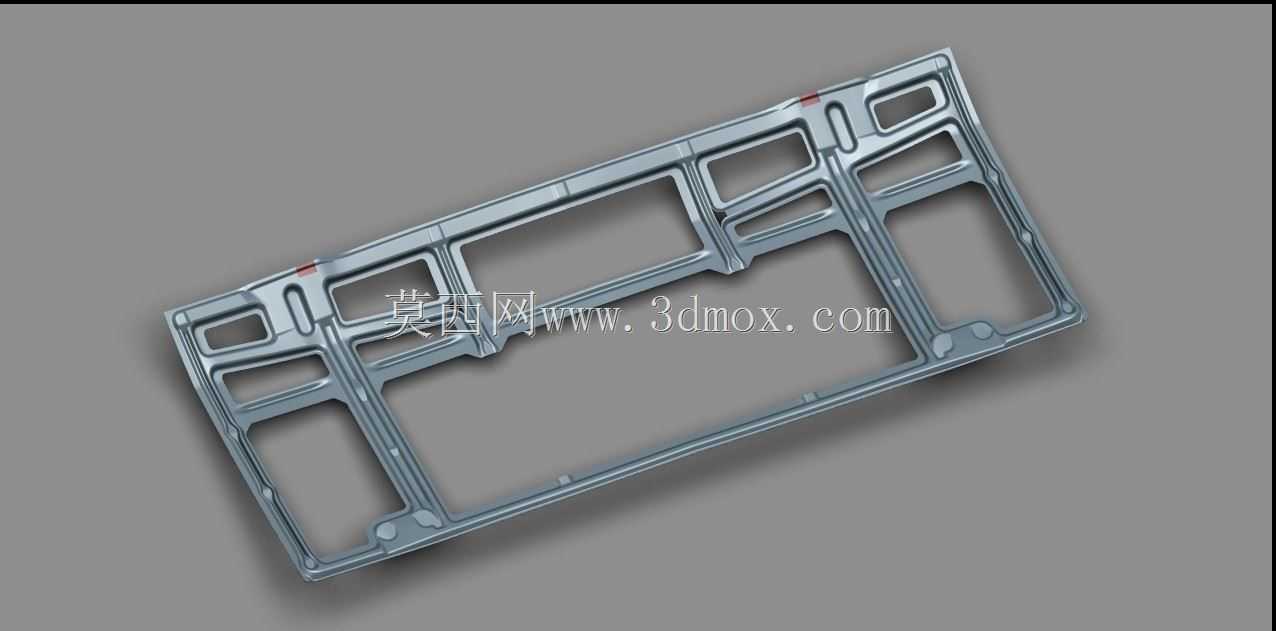

　　这款金属框架板主要应用于工业传感检测类仪器仪表的内部安装固定场景，作为多模块集成式仪表的承载支撑结构，可同时为多个独立传感单元、显示窗口提供统一的安装基准面，避免零散部件在设备运行过程中出现移位、松脱问题。从结构设计来看，整体采用一体化冲压成型工艺，板体上分布有多个尺寸不一的矩形镂空窗口，每个窗口边缘都做了翻边强化处理，既能够对应嵌入不同规格的传感模组、显示小窗，也能通过翻边结构提升薄板整体的抗弯折刚度，减少设备受振动时产生的结构形变。板体上预留的多个定位凸点与安装卡槽，不需要额外加装定位销，装配时可直接卡入仪表壳体的预设槽位，配合侧边的固定孔位完成锁紧，能有效压缩装配工序的耗时。在安装边界设计上，

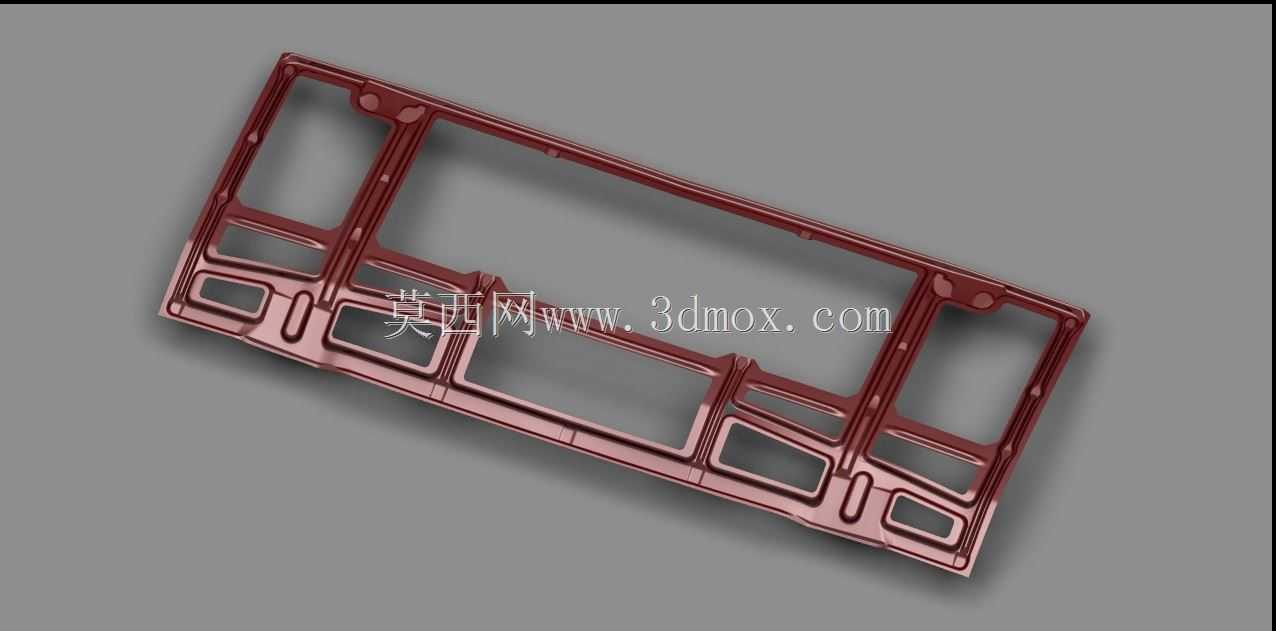

　　板体的外轮廓尺寸完全匹配对应仪表壳体的内部安装腔，边缘做了微小的倒角处理，避免装配时刮伤壳体内部的布线或者其他电子元器件，镂空窗口的排布严格对应内部各个功能模块的位置，既保证每个模块的外露面不被遮挡，也通过板体本身的筋位结构分隔不同模块，减少模块之间的信号干扰。实际使用中，这类金属板多采用冷轧钢板冲压后做表面喷塑处理，图中展示的酒红色涂层就是常见的仪表内部结构件表面处理工艺，既具备基础的防锈能力，也能和仪表内部的深色腔体形成视觉区分，方便后期检修时快速识别部件位置。设计过程中需要重点考量板体的平面度公差，因为作为多个模块的安装基准，平面度超差会直接导致嵌入的窗口模块出现装配间隙，甚至影响传感单元的检测精度，

　　因此在冲压成型后通常会增加一道校平工序，保证整个安装面的平面度控制在合理公差范围内。另外板体上分布的多条加强筋，沿着窗口之间的间隔区域布置，没有占用模块的安装空间，却能让厚度较薄的金属板达到足够的结构强度，在控制整体重量的同时，满足工业现场设备长期运行的抗振、抗冲击要求，适配各类工业现场安装的传感类仪表的内部结构需求。
