金属板冲压成型凹凸模工装结构

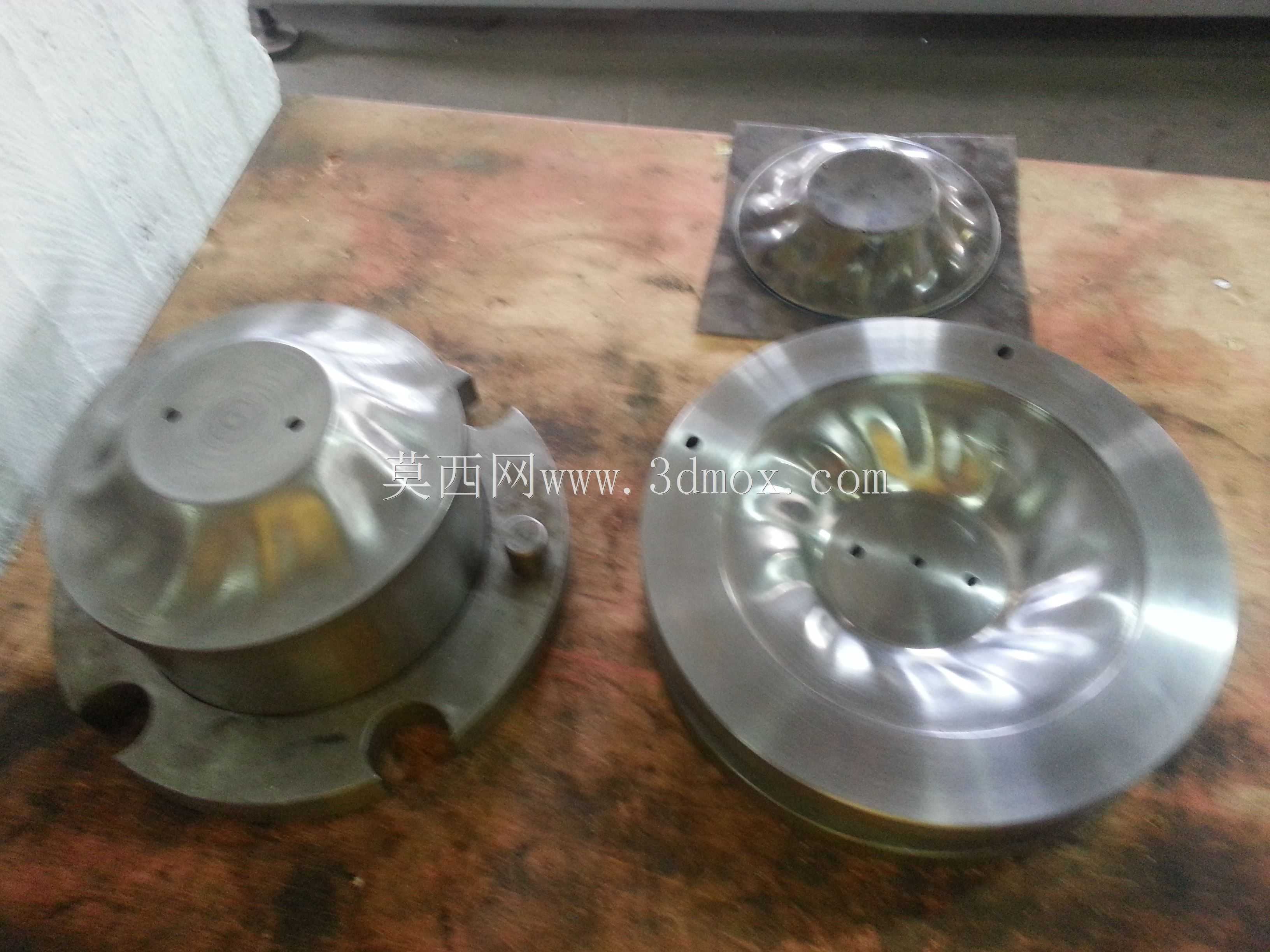

　　这套成型工装针对薄金属板的曲面拉深工序开发，核心由凸模、凹模及配套压边安装底座组成，现场实物可见模体采用整体合金钢加工，成型面经抛光处理以降低板材流动阻力，避免冲压件表面出现拉伤、起皱缺陷。

　　从实际产线适配角度看，该类模具多用于传感器外壳、小型仪表罩壳类回转体薄壁件的批量冲压生产。凹模侧预留的三个小孔可接入气路，在成型完成后瞬间喷气将工件从模腔顶出，省去额外顶出机构的复杂布置；凸模底座边缘开设的U型槽直接对应压机工作台的T型槽位置，安装时无需额外加工转接板，可快速完成装夹找正。

　　设计阶段首先依据目标金属板的料厚、拉伸系数确定凹凸模的单边间隙，间隙过小会加剧模面磨损并导致板材拉裂，过大则成型后工件回弹超差、轮廓度不达标。模体的成型曲面并非简单圆弧过渡，靠近法兰压边区做了渐变圆角处理，让板材在拉深过程中逐步向模腔内部流动，控制不同区域的材料流入速度，防止凸缘部位起皱。底座的法兰厚度经过抗弯校核，在公称冲压力作用下底面平面度可维持在公差范围内，避免长期冲压后模体倾斜导致的成型件壁厚不均。

　　安装边界方面，整套模具闭合高度需匹配所用压机的最大、最小装模高度，凸模固定端的止口直径与压机滑块安装孔适配，凹模底座的外轮廓尺寸不超出工作台面的落料孔范围，冲压过程中产生的废料可直接从落料孔排出。模体上分布的定位销孔用于上下模合模时的精准导向，防止长期冲压后出现同轴度偏移，保证成型件的壁厚均匀性与尺寸一致性。成型面的表面粗糙度直接影响成品外观，精加工后还需进行表面硬化处理，提升模具耐磨性能，延长批量生产的使用寿命。
