汽车内饰饰条双色注塑成型模具

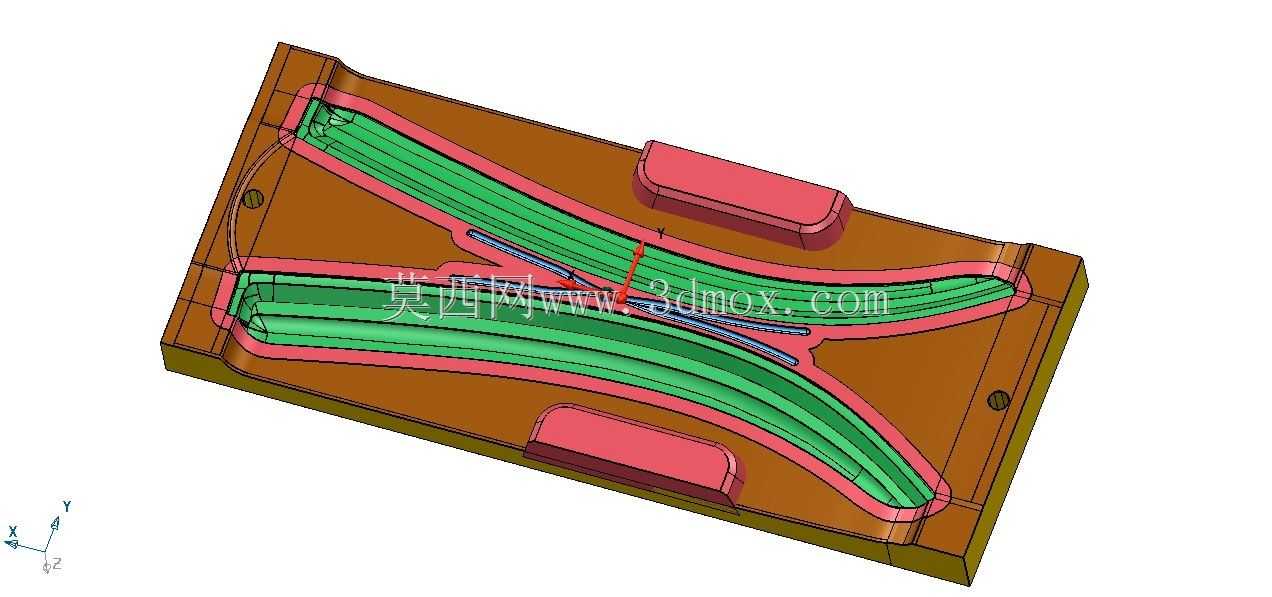

　　这套三维结构围绕汽车内饰细长弯弧饰条的注塑成型需求展开，核心成型区域采用分叉式弯弧型腔布局，能够在单次开模周期内完成两件同规格饰条的硬胶基材与软胶包边复合成型。型腔轮廓完全跟随饰条的外表面走势，绿色成型面直接对应产品可见外观面，加工时需要严格控制表面粗糙度与脱模斜度，避免长条形深筋结构在顶出时出现拉伤、发白或形变。模具本体采用整体式模框加局部镶拼的结构思路，弯弧区域的细小筋位与边角单独拆分镶件，既方便后续抛光与维护，也能在局部磨损后快速更换，降低整套模仁的返修成本。两块红色凸起结构为模具合模时的定位承压块，布置在型腔外侧的平直区域，用于承受注塑过程中的锁模压力，避免长弯弧型腔受料流冲击发生偏移，同时控制分型面的贴合间隙，

　　减少飞边产生。模框四角预留的导柱孔与固定螺孔确定了整套模具的安装边界，整体长宽尺寸适配常用卧式注塑机的容模空间，厚度方向预留了足够的顶出行程与冷却水路排布空间。冷却回路沿弯弧型腔的走向随形布置，尽可能缩短水路与成型面的距离，保证细长产品各段冷却速率一致，减少因收缩不均导致的翘曲变形。浇注系统的点位选择在产品非外观端，料流沿弯弧方向逐步填充，避免长流程末端出现缺胶或熔接痕，排气槽开设在料流末端与分型面贴合处，及时排出型腔内的气体。这套结构主要用于乘用车车门内饰条、仪表台装饰条等外观件的批量生产，成型后的产品兼具硬胶的结构强度与软胶的触感及密封性能，模具的分体镶拼设计也兼顾了加工工艺性与长期量产的稳定性。
