ASACO标识环形传感端盖结构设计

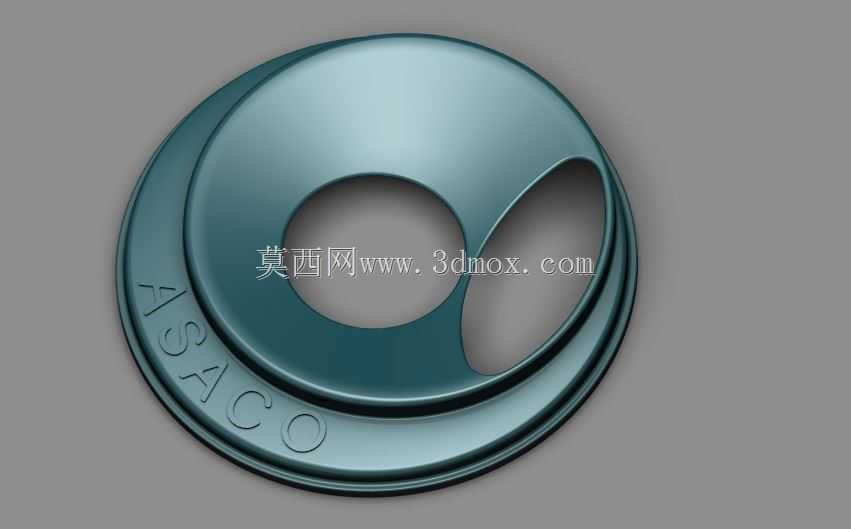

　　这款盘状环形零件是传感检测设备的端盖类配套构件，日常应用在工业传感检测单元的端部防护与定位场景中，主要作用是覆盖传感模块的外露端面，同时为内部感应元件提供稳定的安装基准，避免外界粉尘、切削液飞溅侵入传感腔体造成元件灵敏度下降。从结构设计逻辑来看，整体采用同轴双层环形布局，中心预留的通孔是为了给传感光路或者走线提供贯通空间，侧边开设的水滴形镂空区域，对应内部感应元件的信号发射与接收窗口，镂空边缘做了圆弧过渡处理，避免应力集中在长期设备振动工况下出现裂纹。零件外沿做了三层阶梯式收边结构，最外层的凸缘可以直接卡入传感设备的壳体卡槽内，安装时不需要额外设计复杂的压装结构，靠凸缘与壳体的过盈配合就能实现轴向定位，

　　径向定位则依靠外圆与壳体内孔的小间隙配合保证同轴度，安装边界的公差配合可以控制在H7/h6区间，适配多数常规工业传感壳体的安装尺寸。表面的ASACO标识采用模压一体成型的凹陷式设计，区别于后期丝印或者粘贴标识的工艺，不会因为长期户外使用或者设备擦拭出现标识脱落的问题，同时凹陷的字符边缘做了R0.3的圆角处理，不会在加工或者装配过程中出现锐边割手的问题。零件整体的曲面过渡全部采用G2连续的曲率设计，在做渲染或者实物加工时，金属表面的光影过渡会更自然，不会出现棱角处的反光断层。从实际选型适配角度来说，这类端盖结构可以适配光电类、接近类传感设备的端部封装，在自动化生产线的物料检测工位、设备行程限位点位都能用到，

　　设计时特意将壁厚控制在均匀2mm区间，既保证了结构强度，又不会因为壁厚过大增加整体重量，同时均匀的壁厚在采用注塑或者压铸工艺加工时，不会出现缩痕、翘曲等成型缺陷。中心孔的直径尺寸预留了足够的穿线或者光路通过空间，不会因为孔位过小遮挡信号传输路径，侧边的镂空窗口角度经过反复调整，刚好对应内部感应元件的120度信号覆盖范围，既保证了信号的正常收发，又尽可能保留了端盖的整体防护面积，避免过大的开孔导致外部杂物进入腔体内部。
