捷豹汽车前大灯双灯杯防尘后盖结构

　　该部件为捷豹车型前照明总成配套的双腔灯杯防尘后盖，主要应用于乘用车主驾或副驾侧前大灯总成的后端密封防护场景，是车灯总成与发动机舱之间的核心阻隔构件。从实际装车用途来看，它需要同时覆盖大灯内部两个独立灯腔的后端开口，一方面隔绝发动机舱内的灰尘、水汽、油污侵入灯腔内部，避免灯杯反光层氧化、光源电路短路故障；另一方面要适配灯腔后部的线束穿出、光源拆装的操作空间，同时承受车辆行驶过程中的持续振动、高低温交变工况，保证长期使用下的密封可靠性。

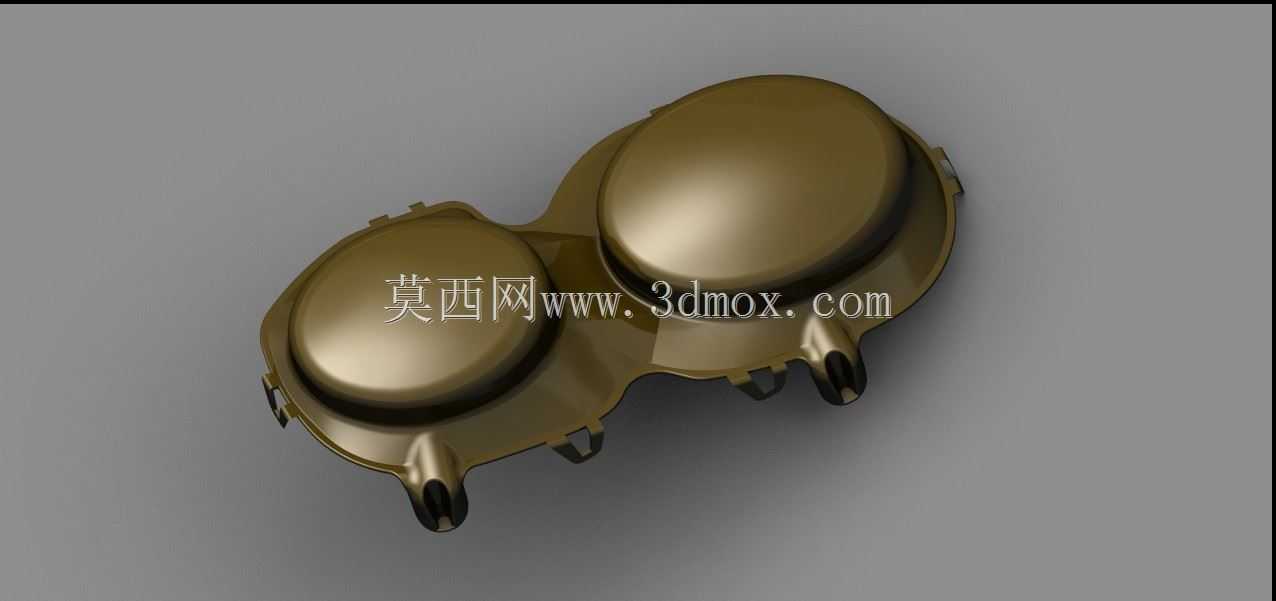

　　从结构设计思路来看，整体采用连体双腔造型，两个凸起的圆弧腔体分别对应大灯内部的近光、远光灯杯后部轮廓，腔体曲面做了等壁厚过渡处理，壁厚均匀控制在2.2-2.5mm区间，适配注塑成型的工艺要求，避免壁厚不均导致的缩痕、翘曲问题。壳体边缘延伸出整圈的密封压合边，压合边宽度设计为6mm，表面做平面度公差管控，装车时配合泡棉密封条与大灯壳体后端的安装面压紧，实现周向密封。壳体周向均匀分布6个弹性卡扣结构，卡扣的卡接深度设计为4.5mm，卡接斜面角度取15度，既保证安装时可以徒手按压卡入大灯壳体的对应卡槽，又能在车辆振动工况下不会松脱脱出，同时预留了拆卸时的撬动间隙，方便后期维修更换光源时快速拆装。

　　安装边界方面，该部件整体最大外轮廓尺寸为210mm140mm85mm，两个圆形腔体的中心距为92mm，腔体的内凹深度为62mm，刚好避让灯杯后部的光源底座、散热结构以及接线端子，不会出现装配干涉。卡扣的分布位置完全匹配捷豹对应车型大灯壳体后端的卡槽点位，安装时无需额外调整，对准位置按压到位即可完成装配，卡扣卡入到位时会有明确的触感反馈，方便产线装配人员判断装配是否到位。壳体底部的两个线束穿出位做了翻边加强处理，避免线束长期摩擦导致的护套破损，同时翻边结构可以配合线束密封圈实现线束位置的密封，杜绝该位置的渗水隐患。

　　在材质选择的适配设计上，该结构预留了改性PP材质的成型收缩率参数，建模时已考虑1.2%的成型收缩补偿，保证开模后成品尺寸与大灯壳体的安装位完全匹配。壳体表面做哑光蚀纹处理，既可以掩盖注塑过程中可能产生的轻微表面缺陷，也能减少发动机舱内的光线反射，避免杂光从灯腔后部反射影响照明效果。整体结构没有多余的冗余设计，所有曲面、卡扣、加强筋的布局都围绕密封可靠性、装配便捷性、工况耐久性三个核心要求展开，能够满足整车全生命周期内的车灯防护需求，也适配售后维修场景下的快速拆装操作。
