传感器配套玻璃安装基座组合结构

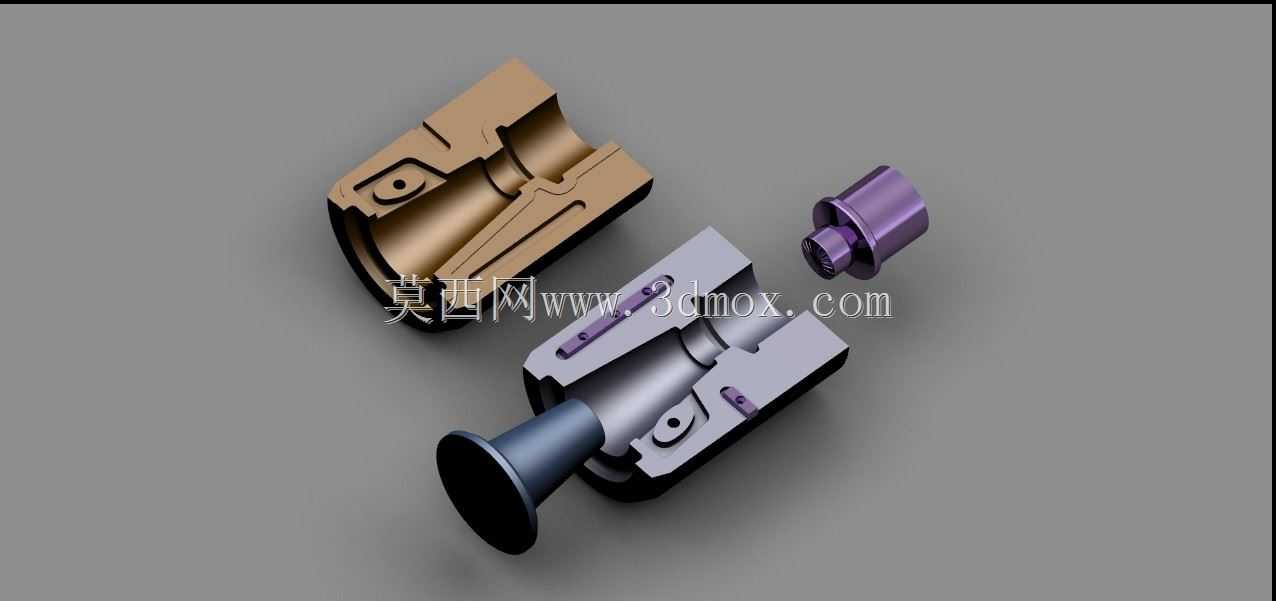

　　这套结构件主要面向光电类传感检测场景设计，作为光学玻璃的承载安装组件，适配工业自动化产线的物料到位检测、位置识别、透光信号传导类工位使用。从结构拆分来看，整套组件包含三个核心装配单元：棕褐色的主体外壳采用对开式抱合结构，内腔做了阶梯式限位槽设计，能够直接卡合中部的灰色内芯构件，外壳侧壁预留的定位凸台与安装孔位，可直接固定在设备安装面板上，无需额外设计转接支架，安装边界适配常规18mm直径的传感安装孔位，整体轴向长度控制在42mm以内，不会占用过多设备内部排布空间。中部的灰色内芯是玻璃件的核心承载结构，内腔做了锥面过渡设计，靠近检测端的大口径锥面能够扩大光学信号的接收范围，尾端的小直径圆柱腔用于固定紫色的锁紧压套，

　　压套内壁做了防滑细纹，旋紧后可以将玻璃透镜牢牢压合在内芯的定位台阶上，避免设备运行过程中的振动导致玻璃件偏移、漏光。设计过程中优先考虑了现场装配的便捷性，所有配合面均采用间隙配合公差，外壳与内芯的拆分结构无需专用工具即可完成拆装，后期维护更换玻璃件时，只需拆下尾端压套就能取出玻璃，不用整体拆卸传感单元，能大幅缩短产线停机维护的时间。在功能适配层面，这套结构能够兼容可见光、红外光等多种光电传感的光路传导需求，玻璃安装位的同轴度公差控制在0.02mm以内，保证光路不会出现偏折，检测端的喇叭口结构做了哑光发黑处理，能够减少环境杂光对检测信号的干扰，提升传感检测的稳定性。外壳外侧的定位卡槽可以适配常规的传感安装支架，既可以侧装在产线侧壁，

　　也可以通过支架实现轴向位置的微调，满足不同检测距离的使用需求。整套结构的壁厚经过受力校核，常规工业环境下的磕碰、振动都不会导致壳体变形，各部件的分型面都做了错位止口设计，装配后能够达到基础的防尘效果，适配多数普通工业车间的使用环境，无需额外做密封防护改造即可直接投入使用。
