管道式流量检测传感部件结构设计

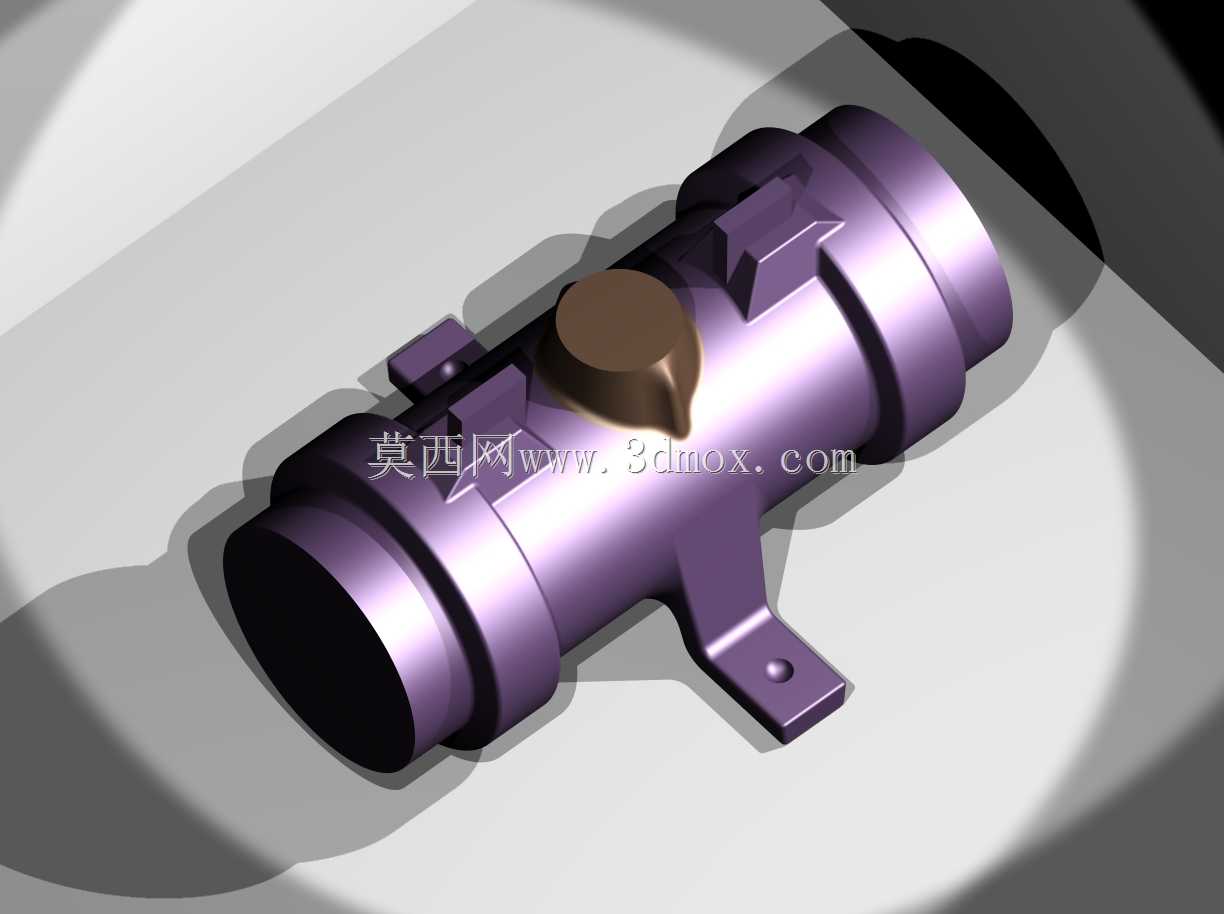

　　该传感部件主要应用于中小通径流体管路的参数在线检测场景，常见于车用冷却循环系统、小型工业流体输送管路、实验台流体测试回路中，核心作用是实时采集管路内流体的流量、温度等运行参数，为系统控制单元提供精准的实时数据支撑，保障流体回路运行参数处于设计区间内。从结构设计来看，主体采用两端快插式圆柱对接结构，对接端外径匹配常规同规格软管或硬管的安装公差，无需额外转接接头即可直接串入管路，降低管路改造的安装复杂度。主体侧面设置的一体式安装支脚带有标准安装孔，可直接通过螺栓将部件固定在周边支架或设备壳体上，支脚的伸出长度经过适配设计，既保证安装后管路与固定面留有足够的操作间隙，避免管路贴附固定面造成的磨损、凝露积水问题，

　　也不会因为支脚过长导致部件在管路振动工况下出现悬臂共振，影响检测精度。顶部的调节旋钮结构采用防滑多边形造型，可在现场调试阶段通过旋钮完成零点校准、量程微调操作，旋钮周边的凸起限位结构可避免旋钮受外力磕碰发生偏移，保障校准参数的稳定性。整体外形采用流线型过渡设计，主体内部流道与两端接口保持同轴，无突兀的变径或直角结构，可最大程度降低流体经过部件时的压损，减少对原有管路流体状态的干扰，避免因为部件接入造成流场紊流影响检测精度。设计过程中充分考虑了不同安装场景的边界限制，主体最大外径、总长度、支脚安装孔位间距均适配常规小通径管路的安装空间，即使在布局紧凑的设备舱内也能完成安装，不需要额外调整周边管路走向。外壳的加强筋结构沿主体轴向分布，

　　既提升了壳体的承压能力，可满足常规低压流体回路的耐压要求，也能在注塑成型过程中减少壳体的收缩变形，保证各安装位、对接端的尺寸精度。部件的电气接口隐藏在主体侧面的安装位旁，走线方向可根据实际安装场景调整，避免管线与运动部件、高温部件接触，提升长期运行的可靠性。
