弧形夹片式弹簧夹持固定结构件

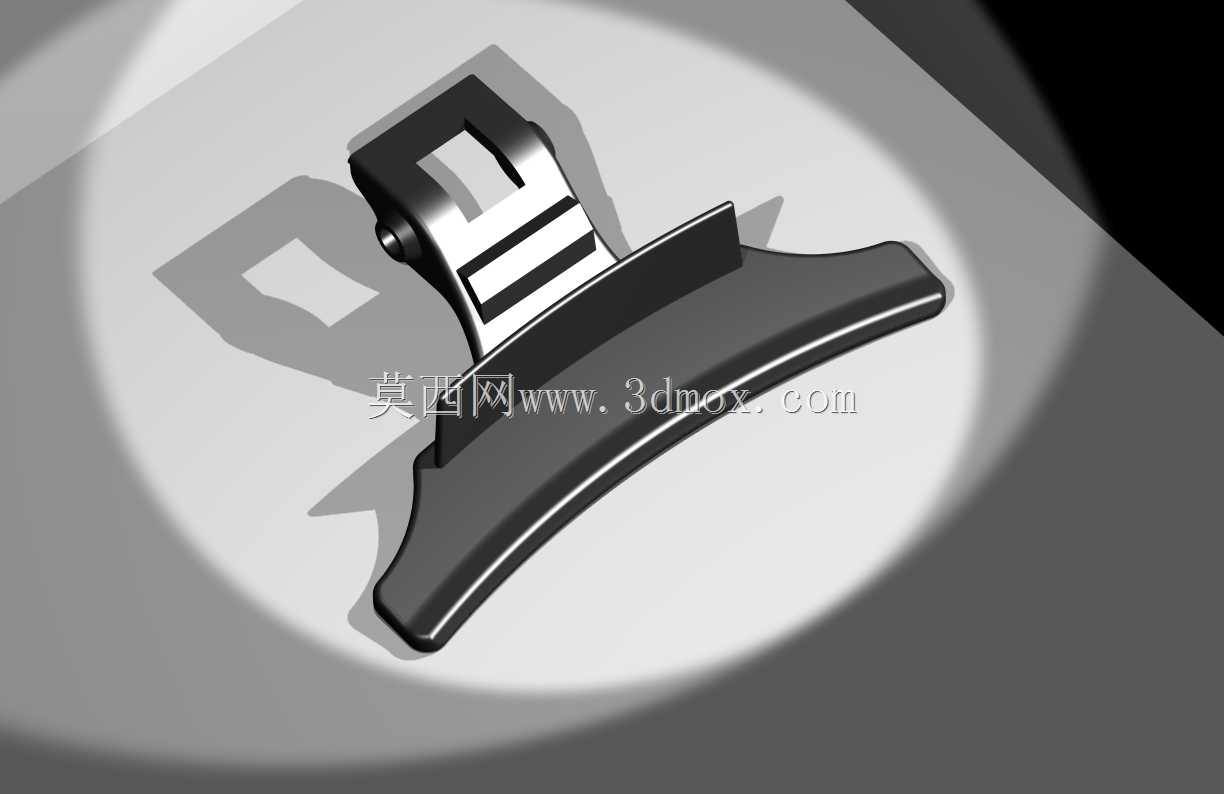

　　这类弧形夹片式弹簧夹持结构，在日常工业装配、工位物料临时固定、线束整理、轻薄板材定位场景中应用十分广泛，区别于螺栓压紧、磁吸固定的形式，它依靠自身扭簧的预紧力实现快速开合夹持，无需额外工具即可完成装拆动作，在频繁更换夹持对象的工位上能大幅降低操作耗时。从结构设计逻辑来看，整体采用对称式布局，上部的铰接位内置扭簧提供持续的夹紧力矩，夹臂上部开设的方形镂空并非装饰结构，一方面是为了降低整体自重，减少开合过程的惯性晃动，另一方面也可作为挂装孔位，满足闲置时的悬挂收纳需求，同时能在注塑或冲压成型时减少材料用量，兼顾结构强度与成本控制。下部的弧形夹片接触面做了加宽处理，接触边缘做了圆弧过渡，避免夹持过程中对被夹物件表面造成压痕或刮伤，

　　弧形曲面的曲率经过反复调校，能够适配不同厚度的片状、柱状物件，夹持时接触面能形成均匀的压合应力，不会出现局部应力集中导致的夹持松脱问题。铰接位置采用销轴铆接结构，销轴与夹臂的配合间隙控制在合理范围，既保证开合动作顺畅无卡滞，又不会因间隙过大出现夹臂左右晃动的情况，扭簧的两端分别卡入上下夹臂的定位槽内，长期反复开合也不会出现弹簧移位、脱出的问题。从安装边界来看，该夹持件整体开合角度可覆盖0至45度范围，闭合状态下整体厚度较薄，可适配狭窄空间内的夹装需求，夹片的弧形工作面最大可贴合直径30mm以内的柱状物件，或是厚度15mm以内的片状物件，夹持力经过调校，既可以稳固固定普通纸质、塑料、轻薄金属件，又不会因夹持力过大导致薄壁件变形。

　　在实际建模过程中，铰接位的同轴度是需要重点把控的参数，上下夹臂的铰接孔需保证同轴度公差在0.02mm以内，否则开合过程会出现卡顿，扭簧的安装槽深度需匹配弹簧丝径，保证弹簧装配后无多余窜动空间，夹片的弧形曲面需做连续曲率过渡，避免出现折线棱角影响夹持贴合度。这类夹持结构除了工业工位使用，也可衍生应用在日常家居、办公场景的物件固定中，结构通用性强，通过调整扭簧的线径、圈数即可适配不同夹持力需求的场景，调整夹片的长度、弧度即可适配不同尺寸的被夹持物件，整体结构没有复杂的异形曲面，加工成型难度低，适合批量冲压或注塑生产。
