双色拼接曲面造型小型指示灯结构设计

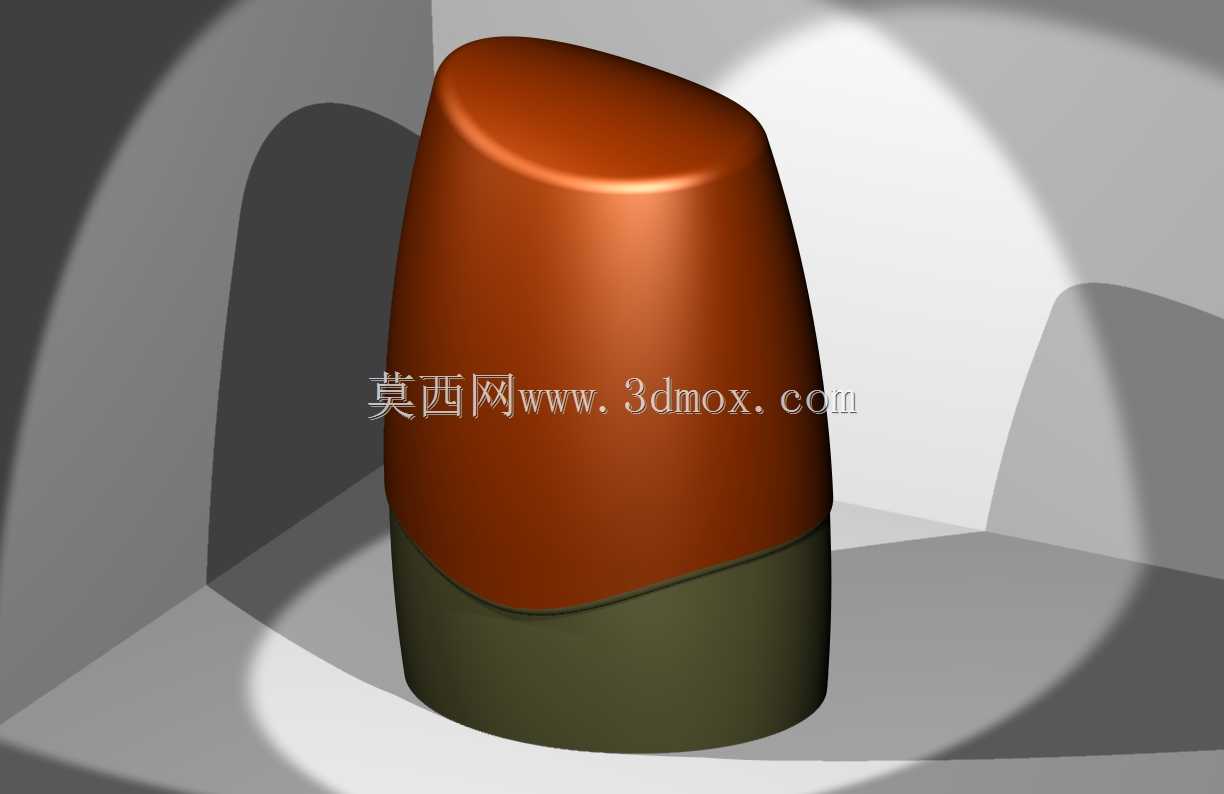

　　这款小型指示灯的结构设计，最初是为配套工业传感检测工位的状态提示需求开发的，在自动化产线的工件到位检测、设备运行状态告警、工位作业指引场景中，这类小型指示灯需要兼顾辨识度与安装适配性，不能因为结构突兀干扰周边传感器的检测光路，也不能因为造型棱角过多积留生产现场的粉尘、切削液残留。从结构设计逻辑来看，整体采用上下分壳的拼接结构，上壳为半椭球渐变的导光曲面，曲面曲率经过反复调整，既保证内部光源发出的光线能够沿着曲面均匀漫射，在车间常规照明环境下3-5米范围内可清晰识别亮灯状态，又避免了平面灯罩容易出现的局部眩光问题，不会对工位操作人员的视线造成干扰。下壳为橄榄绿的安装基座部分，上下壳的拼接缝采用非直线的波浪形分型设计，

　　并非单纯为了外观差异化，这种分型结构能够让上下壳的配合卡扣沿着分型面均匀分布，相比平直分型面，卡扣的扣合受力更均匀，在设备长期运行产生振动的工况下，不会出现壳缝松脱、内部光源移位的问题，同时波浪形的拼接缝还能形成简易的挡水结构，当现场有少量飞溅的切削液、清洁用水淋到灯体时，液体不会顺着直缝直接渗入壳体内部，提升了部件在复杂车间环境下的防护能力。在安装边界的考量上，整体灯体采用近似圆柱的收窄底座设计，底座外径控制在适配常规M22安装开孔的尺寸范围，安装时不需要额外定制开孔工装，直接利用现有设备操作面板、传感支架上的标准安装位就能固定，不需要重新调整周边传感器的安装位置。灯体总高度控制在较低的范围，不会因为突出安装面过高被流转的工件、

　　工装剐蹭，上壳的曲面过渡没有尖锐棱角，即使发生轻微剐蹭也不会刮花工件表面或者磕碰损坏灯体本身。内部的光源安装位预留了标准的板载LED焊盘空间，同时在导光壳内壁预留了磨砂层的设计余量，建模时已经考虑了不同颜色光源的漫射效果，不管是用于运行状态提示的绿色、告警状态的红色还是待料提示的黄色光源，都能通过这个曲面外壳实现均匀的出光效果，不会出现局部亮斑或者暗区。基座部分的内部预留了接线端子的安装空间，走线槽沿着壳体内壁的加强筋间隙布置，既不会因为走线挤压光源板，也能让接线后的受力点落在壳体加强筋上，避免拉扯导线导致焊点脱落。整个建模过程中，所有曲面都做了曲率连续检查，没有出现曲面褶皱、曲率突变的问题，后续如果要开模生产，分型面的拔模角度已经按照注塑工艺要求做了预留，不需要二次调整结构就能直接进入模具设计环节，对于需要做设备状态提示改造、传感工位配套照明提示的场景，这个结构可以直接适配，不需要做大幅度的结构修改。
