汽车传感器安装固定支架结构设计

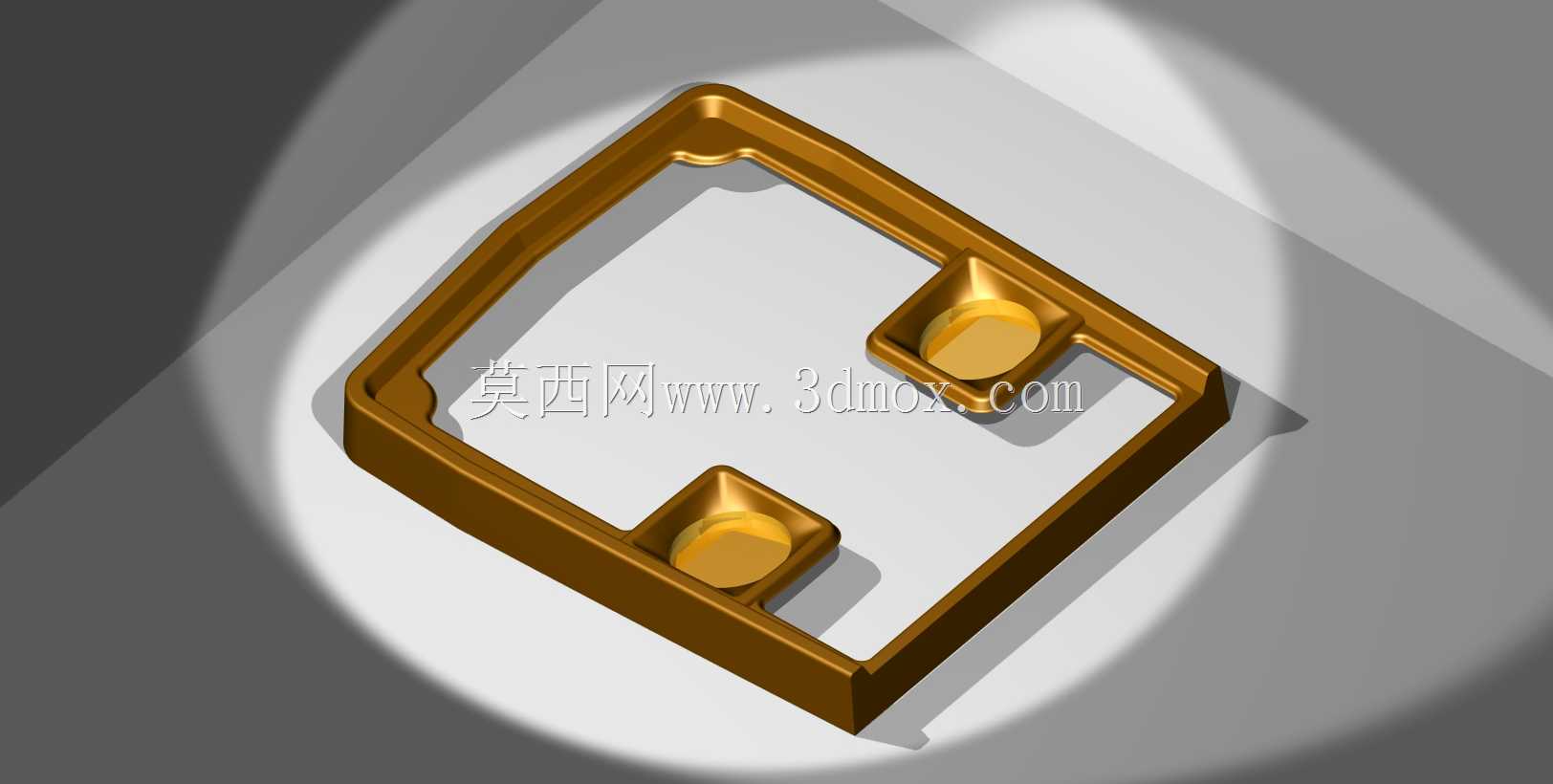

　　这款构件属于车载传感系统的配套安装载体，主要应用在乘用车座舱内部或动力舱周边的传感模块固定场景，用来承托对应规格的传感检测元件，避免车辆行驶过程中产生的振动、冲击导致传感元件移位，保障检测信号的稳定输出。从结构设计来看，整体采用框式镂空构型，外轮廓为适配安装位空间的近似方形带圆角结构，边框做了等宽的加厚翻边处理，既能够提升整体构件的抗扭刚度，减少长期受振后的形变概率，也能在装配时提供足够的支撑接触面，避免安装应力集中在局部点位。框体内部设置了两个独立的沉台式安装座，座体做了内凹的圆弧过渡设计，能够与传感元件的底部轮廓完全贴合，安装时不需要额外增加调整垫片即可保证元件的安装垂直度，两个安装位的相对位置严格匹配对应传感模块的引脚间距，

　　装配时可直接卡入定位，减少装配工序中的对位调整时间。设计过程中优先考虑了车载场景的安装边界约束，外轮廓的所有边角都做了R角钝化处理，既避免装配过程中划伤操作人员或周边线束，也能减少应力集中导致的边框开裂风险；框体的镂空区域并非单纯为了减重，同时预留了传感元件的线束走线空间，线束可从镂空区域直接排布至侧边的走线槽，不需要额外在构件上开孔走槽，简化了整体装配的线束布局。构件的壁厚设计兼顾了强度与轻量化需求，边框壁厚与安装座壁厚保持一致，避免注塑或冲压成型过程中因壁厚差产生缩痕、形变等成型缺陷，安装座底部预留了0.2mm的装配公差间隙，能够适配不同批次传感元件的尺寸公差波动，不会出现过盈装配导致的元件壳体受压损坏，

　　或是间隙过大导致的元件晃动问题。在实际装车场景中，这款支架可通过边框上预留的隐藏式卡扣位直接卡接在车身对应的安装基座上，不需要额外打螺丝固定，能够有效提升总装环节的装配效率，同时卡扣结构做了倒钩防脱设计，在车辆经过颠簸路面、持续受振的情况下也不会出现松脱脱落的问题。框体的整体高度严格匹配安装位的空间高度限制，安装完成后上表面与周边内饰件或舱体盖板保持齐平，不会出现突出干涉盖板装配的问题，两个安装位的沉台深度经过精准核算，传感元件装入后顶端与支架上表面的高度差控制在合理范围内，既不会因为沉台过深导致元件检测面被遮挡，也不会因为沉台过浅导致元件突出受到外力磕碰。
