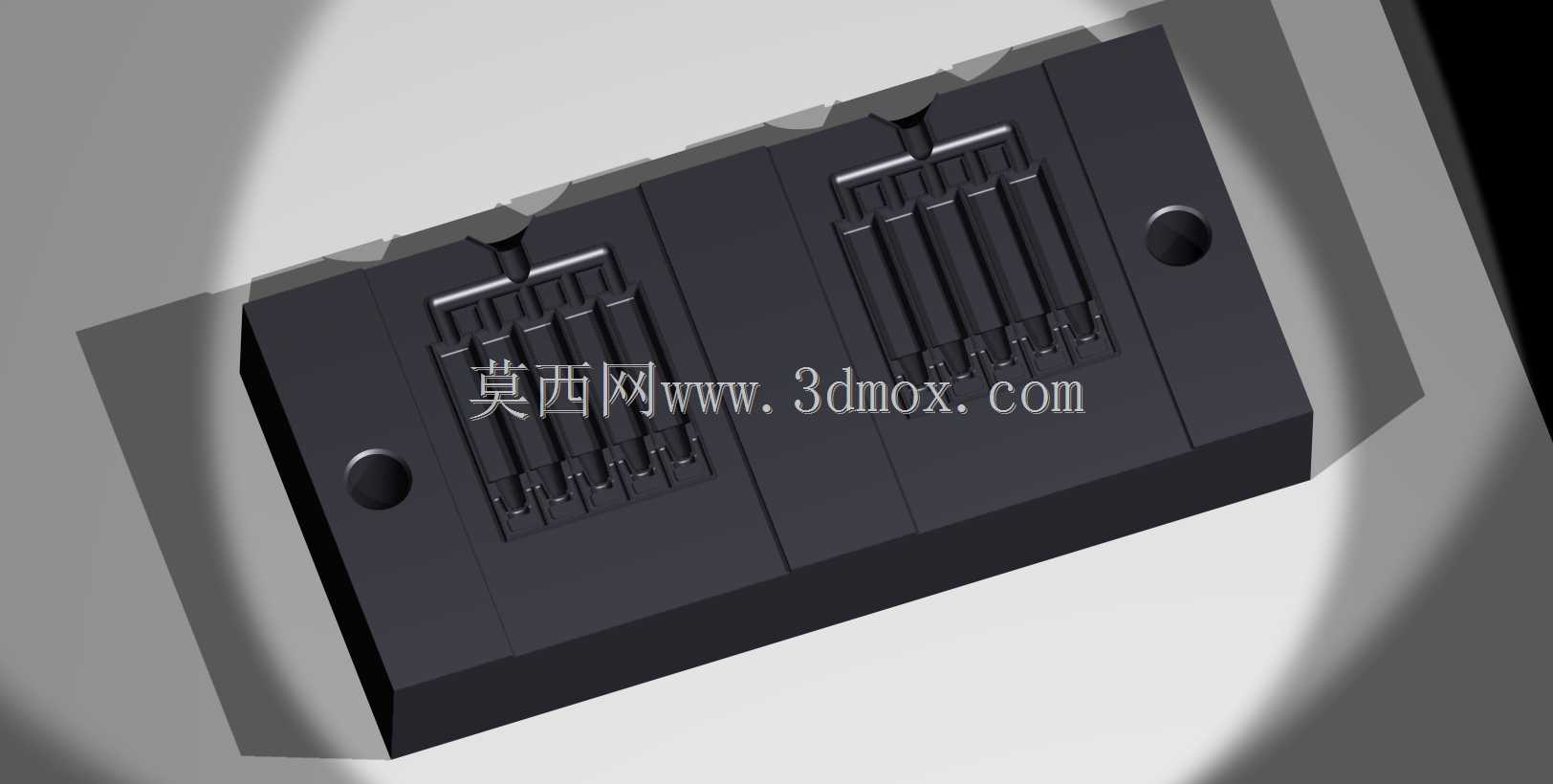

医疗检测用黑色多通道传感基座结构

　　这款黑色多通道结构件是医疗检测设备内置的传感安装基座，主要适配体外诊断类设备的液路传感阵列安装需求，在生化分析仪、免疫层析检测设备的样本输送模块中，这类基座承担着固定光电传感单元、隔离相邻通道光路干扰、对齐液路管路位置的核心作用。日常设备运行过程中，样本管路会卡入基座表面的阵列式卡槽内，每个卡槽对应一组独立的光电传感位，可同时完成多路样本的液位检测、气泡识别或者液流状态监测，避免单通道检测带来的效率瓶颈。从结构设计逻辑来看，基座整体采用矩形块状构型，两侧预留的沉头安装孔可直接通过螺栓固定在设备内部的安装钣金上，安装孔的位置公差控制在±0.1mm范围内，能保证装配后所有卡槽与上方的传感探头、下方的液路接头完全同轴，

　　不会出现管路偏斜导致的检测误差。基座表面的阵列卡槽做了等间距排布，相邻卡槽之间设置有凸起的隔光筋条，筋条高度略高于卡槽内管路的最高点，可有效阻挡相邻通道光电传感器的光线串扰，避免不同通道的检测信号互相干扰，这一细节在多通道并行检测场景下尤为关键，能大幅降低检测结果的误判概率。基座的侧边做了小角度的倒角处理，既可以避免装配过程中锐边划伤操作人员或者管路外壁，也能在自动化装配线的上料工序中起到导向作用，让基座可以顺畅滑入装配治具的定位槽内。考虑到医疗设备需要定期使用中性消毒剂擦拭表面，基座的材质选用耐常见医用消毒剂的工程塑料，表面做哑光处理，不会反射光电传感器的发射光线，进一步保障检测信号的稳定性。在安装边界方面，

　　基座整体厚度控制在适配常规1U高度检测模块的尺寸范围内，不会额外占用设备内部的垂直安装空间，底部预留的0.5mm高度凸台可以让基座与安装面之间留出微小间隙，避免装配时底部平面与安装钣金之间形成密闭空腔积留清洁死角，符合医疗设备的清洁维护要求。卡槽的内径尺寸匹配常用的3mm外径医疗级输液管路，卡槽入口处做了微小的扩口导向，管路装配时可以直接顺着扩口压入卡槽，不需要额外的粘接或者紧固件固定，能大幅提升产线的装配效率，后期维护更换管路时也可以直接徒手拆卸，不需要借助专用工具。
