汽车吊环式连接紧固销轴结构

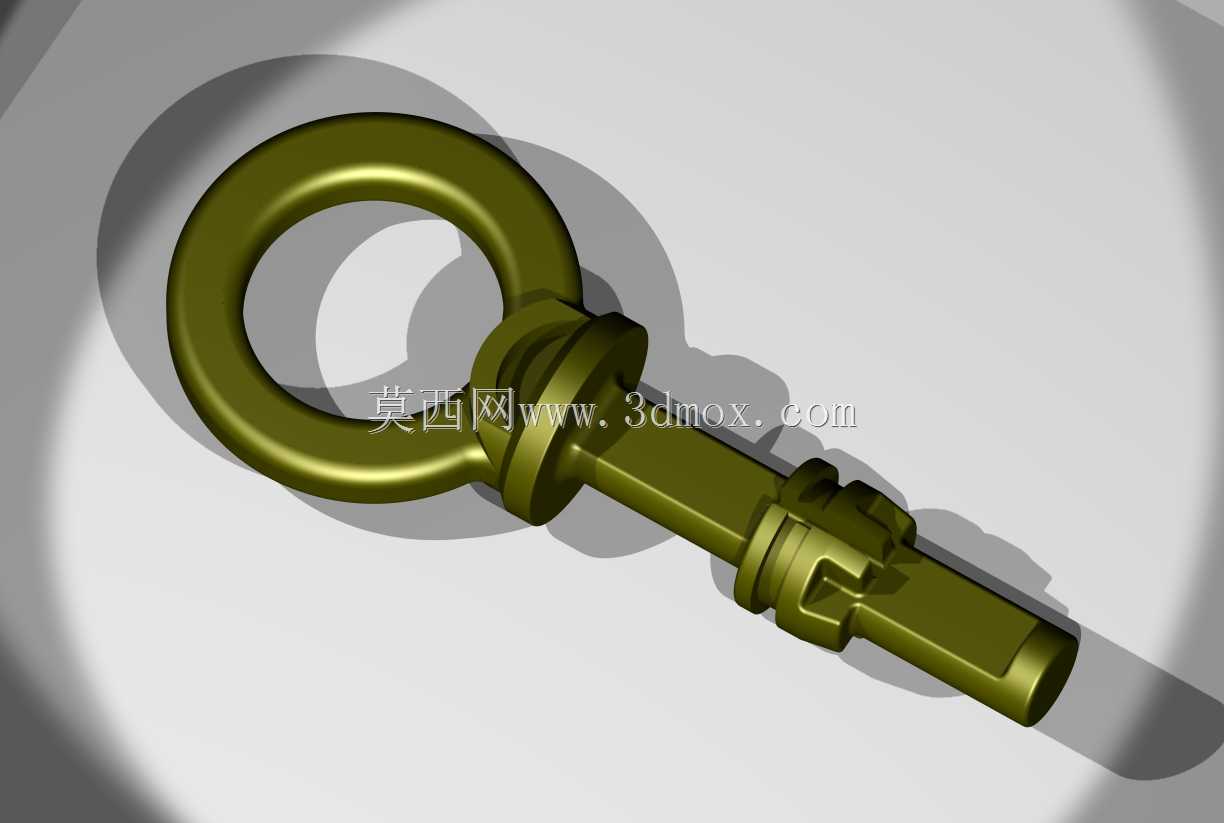

　　该零件属于汽车底盘及附属总成上常用的带吊环连接销轴，日常应用场景覆盖整车装配环节的部件临时吊装定位、底盘附属构件的铰接紧固、维修作业时的部件挂装固定等工况，在商用车底盘线束固定支架、备胎升降机构、部分专用车上装的铰接点位都能见到同结构零件的应用。从功能特性来看，端部的封闭吊环结构一方面可作为装配时的吊装受力点，方便工人借助吊具将销轴穿入对应安装孔位，降低大规格销轴装配时的对位难度，另一方面在部分需要防脱的铰接点位，吊环可穿入防脱销或锁止钢丝，避免车辆运行过程中销轴受振动脱出引发安全隐患。杆部的多段轴肩设计并非随意设置，每一段轴径都对应安装位的衬套、隔套、支撑孔的配合尺寸，靠近吊环位置的凸缘是销轴的轴向定位面，

　　安装到位后该面会贴合安装支座的端面，限制销轴的穿入深度，保证杆部各配合段与对应安装位的对齐精度；杆部中段的环形卡槽用于安装卡簧或锁止挡圈，与端部凸缘配合形成双向轴向限位，抵消车辆行驶过程中颠簸、振动带来的轴向窜动力；末端的小直径引导段做了倒角处理，装配时可快速对准安装孔，避免硬敲硬砸破坏安装孔内壁的加工精度。设计过程中首先要确定吊环的内径尺寸，该尺寸需要满足常规吊装挂钩、锁止钢丝的穿入需求，同时要校核吊环截面的抗拉强度，保证吊装额定重量部件时不会出现塑性变形；杆部的各段直径公差根据配合需求设置，与衬套配合的轴段采用间隙配合公差，保证铰接转动时的灵活性，与定位隔套配合的轴段采用过渡配合，避免隔套在轴上出现窜动异响；

　　整体外形做了圆角过渡处理，尤其是吊环与杆部的连接位置，避免应力集中导致零件在受拉、受冲击载荷时出现断裂。安装边界方面，该销轴的总长度需要匹配安装支座两侧支撑板的间距，加上凸缘厚度、卡簧安装槽的预留长度，保证安装后卡簧能完全卡入卡槽，末端不会突出另一侧支撑板过多避免与周边运动部件发生干涉；吊环的外圆直径需要小于安装位周边的预留空间，保证销轴转动时吊环不会磕碰周边的管线、支架结构。
