车载传感器安装固定边框结构设计

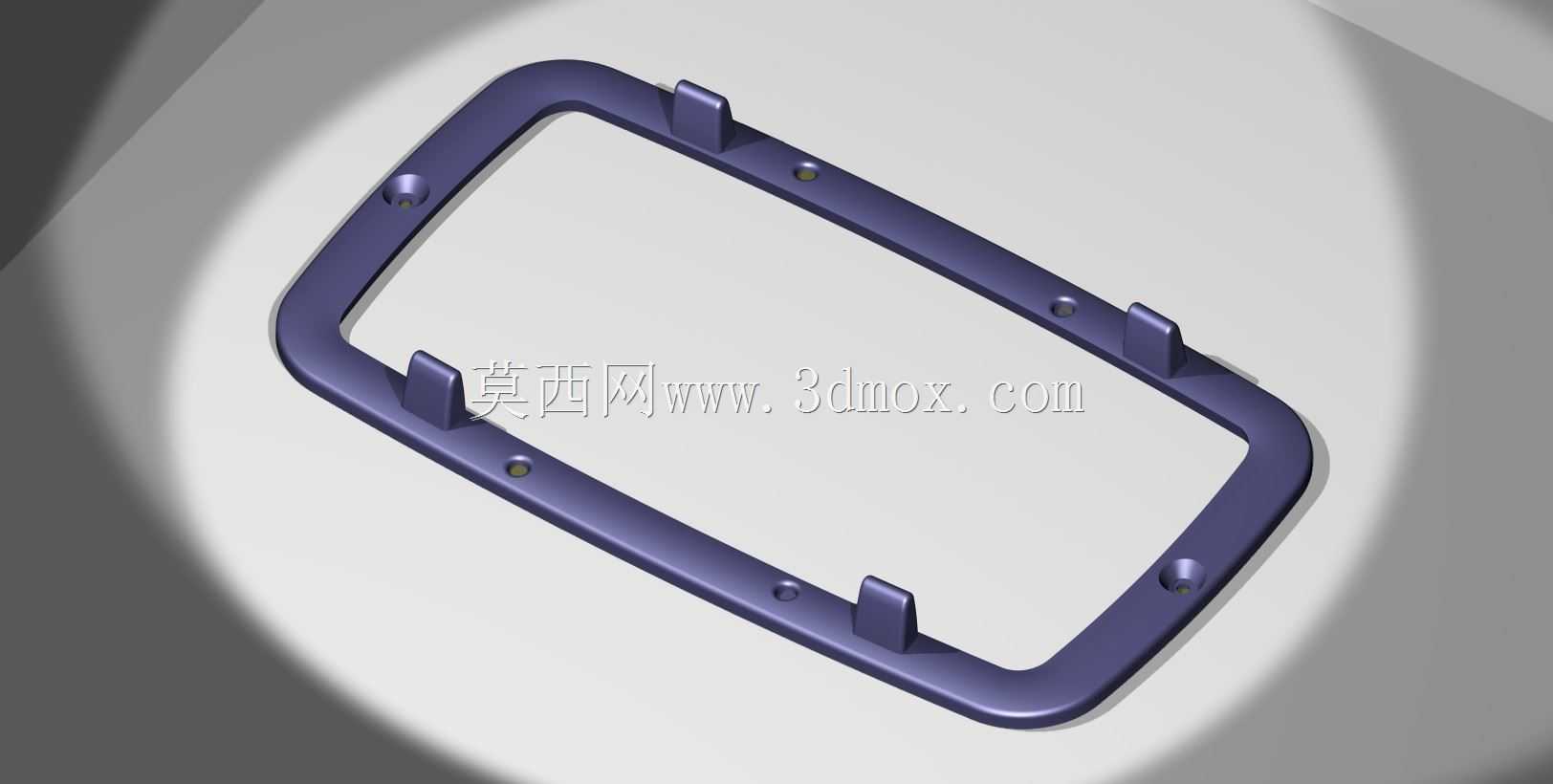

　　这款框架结构主要面向车载传感模块的安装配套场景，在整车座舱的传感单元布设环节，这类固定件承担着传感元件的定位、防护与适配安装作用，避免车辆行驶过程中的振动、颠簸导致传感模块移位，影响信号采集精度。从结构设计来看，整体采用圆角矩形的外轮廓，完全匹配对应传感模块的外形边界，内侧预留的容纳空间刚好卡入传感主体，不会出现多余旷量。框架周向均匀分布的多个定位沉孔，在安装时可通过紧固件将框架与车载安装基座牢牢锁合，沉孔设计能够让紧固件头部完全没入框架表面，不会突出干涉后续的外罩装配。框架上一体成型的四个卡扣凸耳，分别布置在长短边的对应位置，卡扣的凸起高度经过精准测算，卡入基座对应卡槽后可提供足够的卡紧力，

　　同时不会因为过盈量过大导致装配时卡扣断裂，也不会因为卡紧力不足出现松脱。设计过程中充分考虑了车载环境的使用需求，框架边缘做了均匀的圆角过渡，没有尖锐棱角，避免装配过程中划伤操作人员或者周边线束，同时圆角结构也能提升塑料件成型时的熔体流动性，减少注塑环节的应力集中问题，降低成品开裂的概率。框架的壁厚采用均匀化设计，整体壁厚保持一致，避免注塑成型时出现缩痕、翘曲等缺陷，提升成品的尺寸一致性。安装边界方面，框架的外轮廓尺寸完全适配对应车型的预留安装位，不需要额外对基座进行修改即可直接装配，卡扣与定位孔的位置度公差控制在合理范围内，能够满足自动化装配线的装配精度要求，减少人工调整的工作量。在实际使用中，

　　这款框架不仅能为内部传感模块提供稳定的支撑，还能在一定程度上阻隔外部杂物、灰尘接触传感元件表面，维持传感模块的工作环境稳定，其表面的哑光处理也能避免光线反射对传感元件的信号采集造成干扰，整体结构没有多余的冗余设计，每一处结构特征都服务于安装固定与防护的核心功能，兼顾了成型工艺性与装配便捷性，能够满足车载零部件的可靠性要求。
