开槽机用六叶导流轮结构设计

　　该零件为开槽机配套的导流轮结构，主要应用于开槽设备的切削区域导流、碎屑导向工位，在实际生产场景中，这类轮体结构多安装在开槽机主轴靠近刀盘的一侧，随主轴同步转动，依靠自身叶型结构带动切削区域的气流形成定向流场，将开槽过程中产生的金属切屑、粉尘向排屑通道方向引导，避免切屑堆积在刀头切削刃附近影响加工精度，同时减少细碎切屑飞溅到设备导轨、传动丝杠等运动副表面造成的异常磨损。从设计思路来看，该轮体采用中心对称的六叶布局，相较于常见的四叶结构，六叶设计在相同转速下能够产生更连续的气流场，气流脉动幅度更小，运行过程中不会因为气流周期性冲击产生额外的振动，适配开槽机这类需要长时间连续运转的加工设备，能有效降低设备运行时的气动噪音。

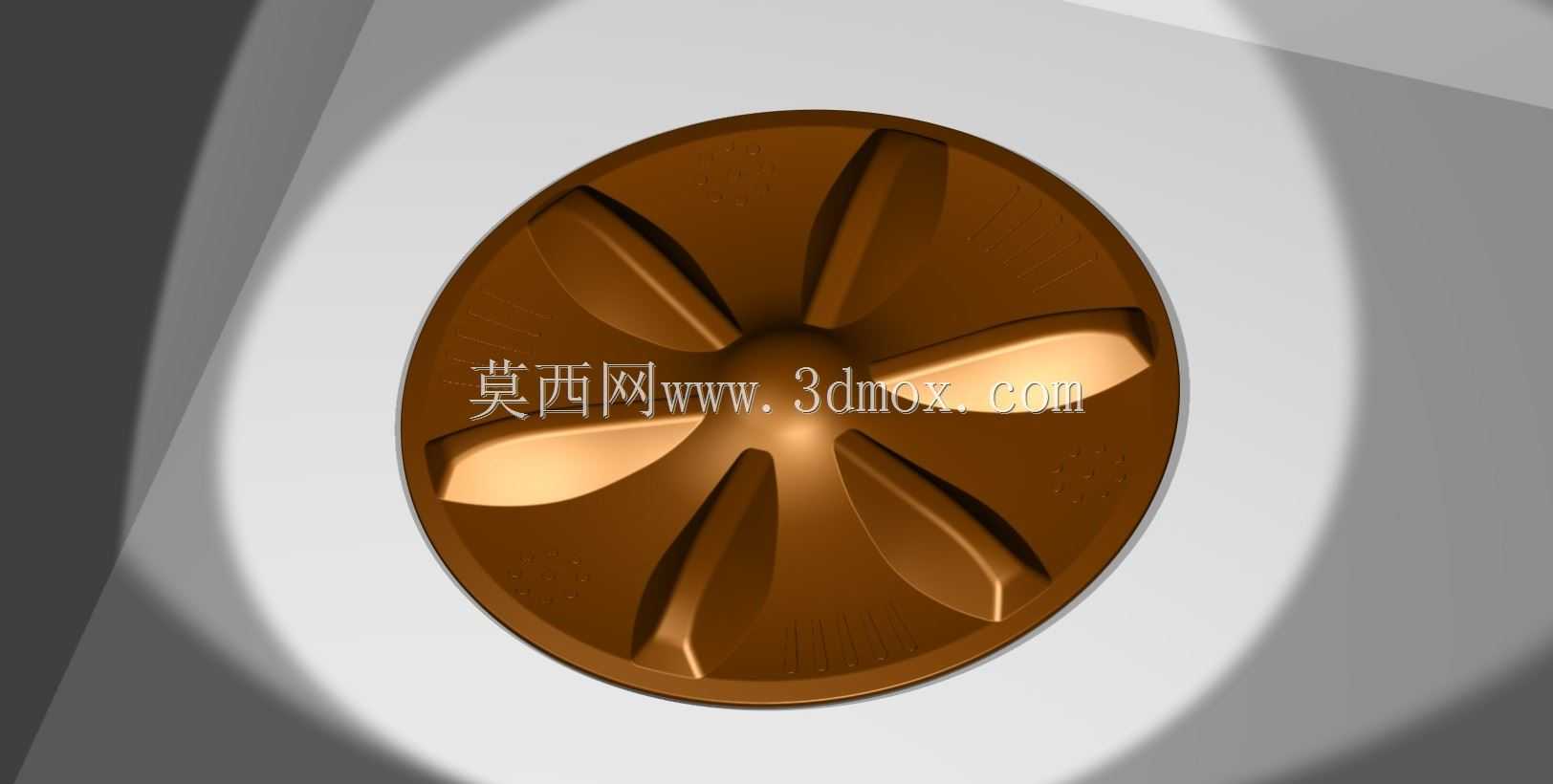

　　轮体整体为圆盘式结构，中心设置与主轴配合的安装定位孔，叶型采用平滑的弧面过渡设计，叶片边缘做了圆角钝化处理，不存在尖锐的应力集中棱角，在高速转动时不会因为应力集中出现叶片断裂的风险，同时弧面叶型的气流导向效率更高，相同转速下的导流量比直叶结构提升约两成。从安装边界来看，轮体外径与开槽机刀盘护罩的内径预留了3-5mm的安全间隙，安装时不会与护罩内壁发生刮擦，轮体轴向厚度控制在15mm以内，安装后不会额外占用过多的主轴轴向空间，不需要对原有设备的主轴安装尺寸做改动即可直接替换原有同规格轮体。轮体背面设计有与主轴轴肩贴合的定位端面，安装时依靠端面贴合保证轮体的跳动公差控制在0.02mm以内，高速转动时不会出现偏摆问题。

　　叶片与轮盘基体采用一体化成型结构，不存在拼接焊缝或者连接缝隙，长期在充满切屑粉尘的工况下使用，不会出现缝隙夹渣、连接松动的问题，日常维护只需要定期清理叶片表面附着的切屑结块即可，不需要额外做润滑或者紧固操作。在实际选型适配时，该结构可根据不同型号开槽机的主轴直径调整中心安装孔尺寸，叶型的倾斜角度也可根据设备的排屑方向需求做微调，适配干式切削、半湿式切削等不同加工工况下的排屑需求，部分工况下也可作为小型风机的叶轮结构使用，为设备局部区域提供定向冷却气流。
