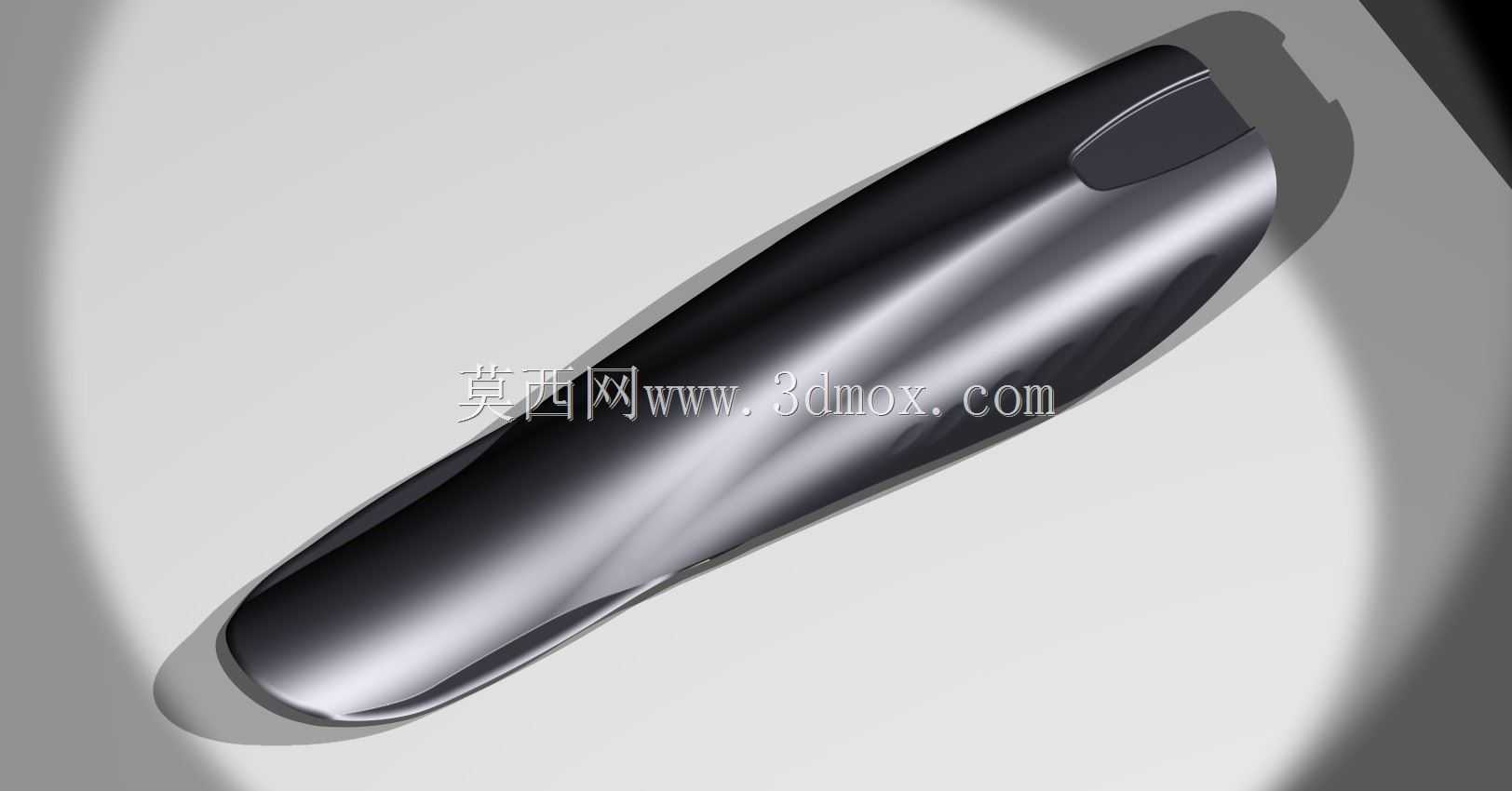

流线型手持检测传感装置结构设计

　　这款手持检测类传感部件的结构设计，首先围绕一线检测作业的长时间握持需求展开，整体外壳采用大曲率流线型过渡，没有突兀的棱角与直角结构，握持段的曲面弧度贴合成年人手掌自然弯曲的形态，作业时手掌与外壳的接触面积能达到握持区域的七成以上，可有效降低长时间单手握持带来的局部压力集中问题，避免常规棱角外壳在连续检测作业中造成的硌手、疲劳感。从实际应用场景来看，这类手持传感装置可覆盖工业现场的工件表面参数检测、狭小空间内的点位信号采集、生产线巡检的快速数据读取等场景，外壳前端的收窄结构设计，能够让检测端顺利伸入设备缝隙、装配间隙等常规检测工具难以抵达的位置，拓展实际作业的覆盖范围。设计过程中对外壳的壁厚做了均匀化处理，整体壁厚差控制在0.

　　8mm以内，避免注塑成型过程中出现缩痕、翘曲等外观缺陷，同时外壳的分型面设置在握持区域的侧方非接触位置，合模线经过圆角过渡处理，不会在握持时产生刮手的触感。装置内部的腔体预留了足够的安装空间，可容纳传感核心模组、信号处理电路板以及供电模块，腔体内部设置了三处定位筋位，能够直接对电路板进行卡装固定，减少额外的螺丝固定点位，既可以提升装配效率，也能避免螺丝柱过多导致的外壳局部壁厚不均问题。从安装边界来看，装置整体长度适配常规成人手掌的握持跨度，最宽处的直径控制在单手握持的舒适围度范围内，尾部的平缓曲面可抵靠在手掌虎口位置，作业时无需刻意用力攥紧即可稳定持握，检测端的端面做了微凸的圆弧处理，

　　在接触被测工件表面时不会刮伤工件的涂装或精加工面，适配各类精加工零部件的表面检测需求。外壳表面采用哑光质感的曲面设计，既可以减少作业环境中光线反射对操作人员视线的干扰，也能在沾附少量油污、汗液时保持足够的握持摩擦力，避免手持操作时出现打滑的情况。装置的整体重心设置在握持区域的中心位置，持握时不会出现前端下坠或尾部偏重的问题，单手持握进行点位检测时，手腕不需要额外施加平衡力矩，长时间作业的操作负荷更低。
