环形阵列排布一体式小餐勺结构设计

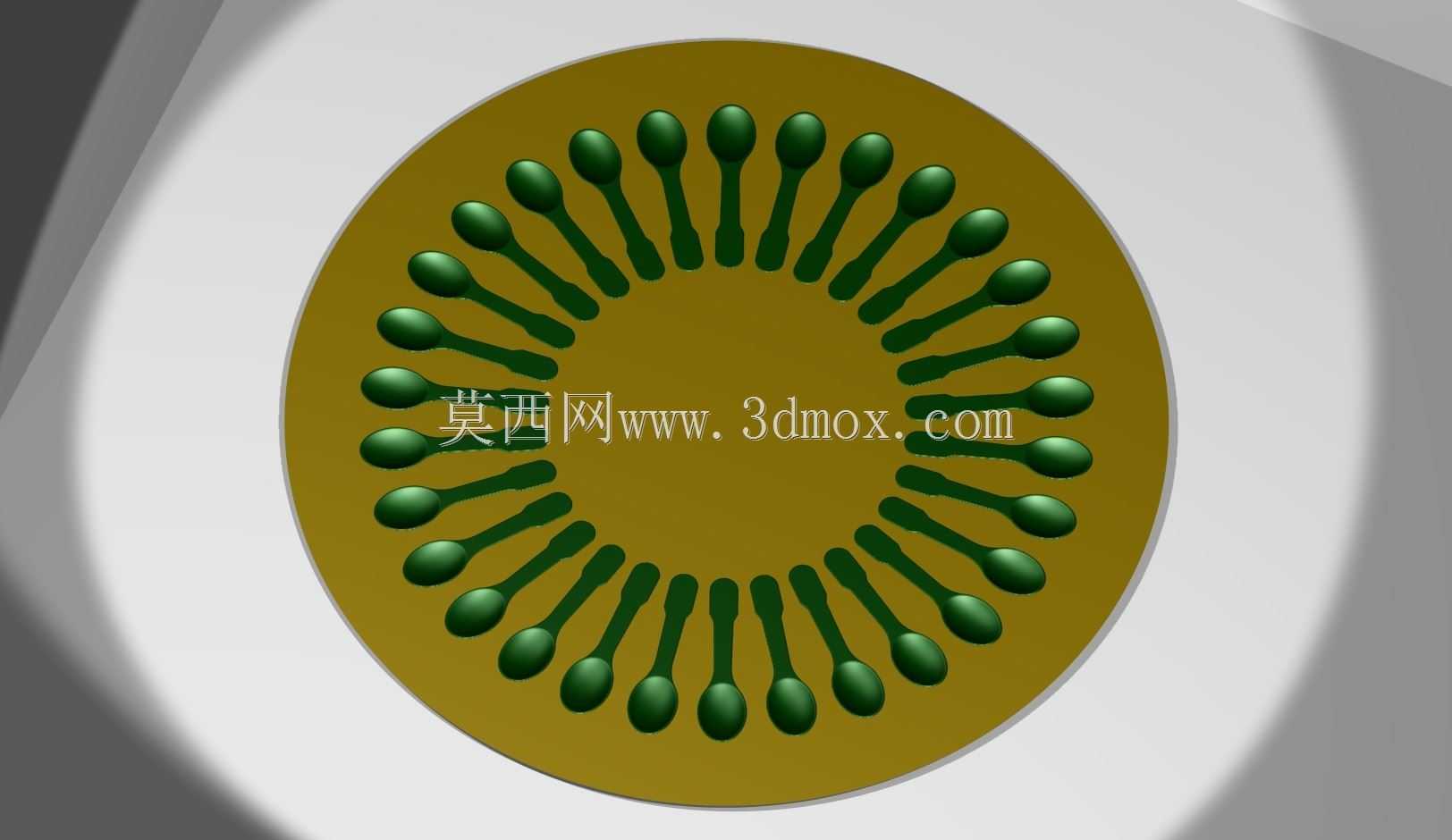

　　这套环形排布的勺体结构，最初是为自动化餐具生产线的排布式注塑工位做的配套结构验证，日常在食品分装、实验室定量取样、小型餐饮配餐场景里也能直接适配对应工位的取料需求。从实际使用逻辑出发，单支勺体采用细长柄搭配椭圆盛料腔的结构，盛料腔边缘做了0.3mm的圆弧过渡，既避免取粘稠物料时挂壁残留，也能在取粉状、颗粒状物料时保证刮料顺畅，不会因为棱角卡滞残留物料影响定量精度。设计时特意将32支勺体以中心为原点做等角度环形阵列，相邻勺体的柄部预留1.2mm的均匀间隙，既保证整组结构在注塑成型时进料流道可以均匀分配到每一个型腔，不会出现局部缺料、飞边的问题，也能让后续自动化取料机械手一次性抓取整组勺体完成脱模、切浇口工序，大幅提升单工位的生产节拍。

　　从安装边界来看，整组环形结构的外轮廓直径控制在120mm，中心预留直径25mm的中空定位孔，可直接适配生产线旋转工位的标准定位轴，不需要额外做转接工装，安装时靠中心孔的H7公差配合定位，端面靠三个均匀分布的M3螺纹孔锁紧，高速旋转时不会出现偏心晃动的问题。单支勺体的总长度控制在42mm，盛料腔的容积固定为5ml，柄部做了1.5°的拔模斜度，既满足注塑脱模的工艺要求，也能让勺体叠放时不会出现卡滞，方便后续的包装、转运工序。在结构强度验证阶段，特意在勺柄和盛料腔的衔接位置做了0.8mm的加厚过渡，避免日常使用时受力断裂，盛料腔的底部做了0.5mm的均匀壁厚，既保证足够的结构强度，也能控制整体重量，减少原材料消耗。这套结构除了用于餐具生产的模具验证，也可以直接改装为多通道定量取样勺组，适配食品检测、化工粉料分装的工位，只需要调整盛料腔的深度就能改变单勺的取料容量，不需要重新调整整体的阵列排布和安装接口，适配性较强。
