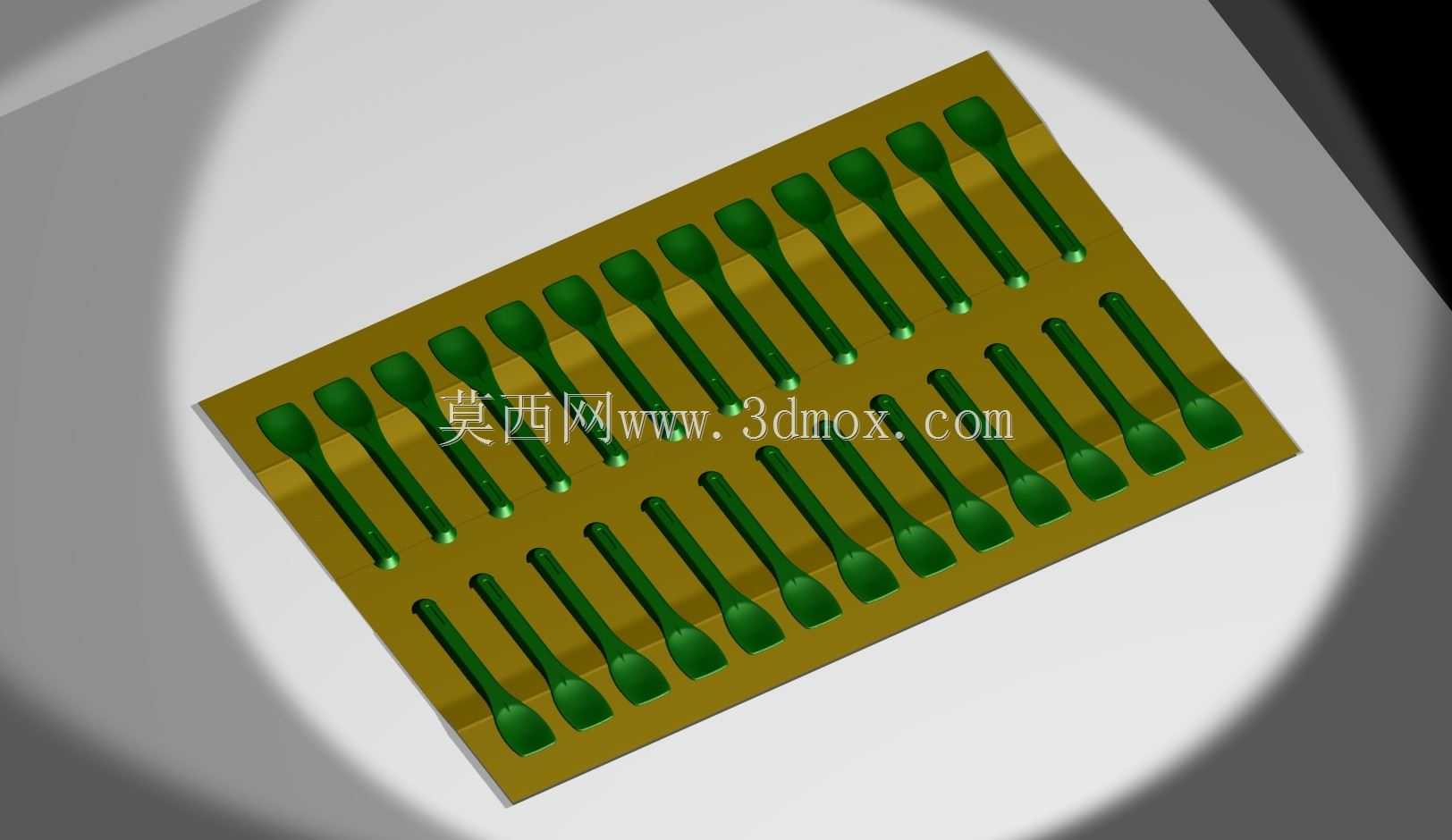

多型腔勺子注塑排样三维结构设计

　　这套三维结构针对一次性塑料勺子的批量注塑成型工序设计，采用多型腔阵列排布方案，核心服务于高速注塑机的量产场景，匹配日用塑料制品生产线的连续作业需求。日常餐饮配送、食品分装场景中使用的一次性PP勺，单批次产量往往达到数十万甚至百万级，单型腔模具的生产效率完全无法匹配供货节奏，这套排布方案在标准模架尺寸边界内，最大化利用了模板的有效成型面积，单次开模即可产出数十件成品，大幅压缩单件产品的成型周期分摊成本。从结构设计逻辑来看，所有型腔沿模板中心呈对称式排布，进胶点位统一设置在勺柄末端，能够保证熔融塑料在型腔内的流动长度基本一致，避免不同型腔填充速度差异导致的缺胶、飞边、内应力不均问题，同时流道长度做到最短，减少浇注系统凝料的原料浪费。

　　每个勺子型腔的轮廓完全复刻量产勺的实用形态，勺头部分做了适配舀取功能的内凹弧面设计，弧面曲率经过反复验证，既能够保证盛放流质食物时的容量，也不会因为弧度过深导致脱模时出现粘模问题；勺柄部分做了渐变厚度处理，靠近勺头的位置厚度稍大，保证握持时的结构强度，末端位置厚度收窄，既节省原料，也方便浇口凝料的自动切断。排布时相邻型腔之间预留了均匀的冷却水道布设空间，冷却水道距离每个型腔壁的距离保持一致，能够保证所有型腔在成型过程中冷却速率同步，避免不同位置的成品出现收缩率差异，导致尺寸超差。整套排布的外轮廓尺寸完全适配常用的300*300mm标准注塑模架，不需要额外定制非标模架，能够直接匹配工厂现有注塑设备的安装接口，

　　上下模的合模定位基准设置在排布区域的四角，合模时能够快速对位，减少调模时间。针对脱模环节，每个型腔对应设置独立的顶针点位，顶针位置选在勺柄末端的非外观面，顶出时不会在勺子的接触食物区域留下顶针痕迹，保证成品的外观质量。
