车载环形密封传感组件结构设计

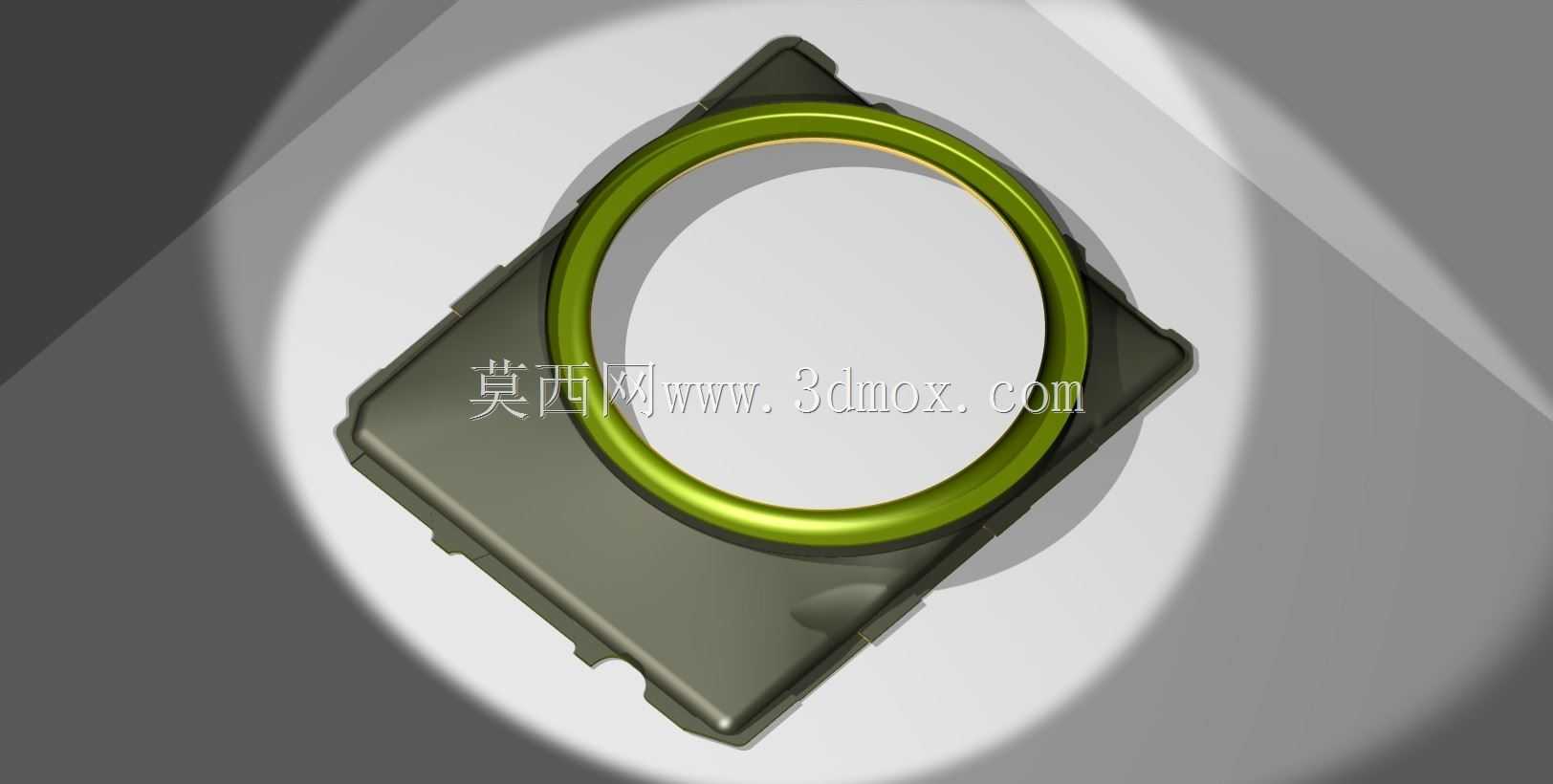

　　这款车载传感配套构件的设计，最初是为了解决乘用车辆座舱内部环境感知模块的安装密封与定位精度问题，在整车电子架构里，这类构件承担着感知元件的承载、防护以及信号传输路径的密封隔断作用，避免座舱内的温湿度变化、灰尘侵入、驾乘过程中的振动冲击影响感知元件的检测精度。从结构布局来看，构件采用方形硬质基座搭配环形密封环的组合形式，方形基座的四个边角做了圆弧过渡处理，既避免安装过程中锐边划伤周边线束与内饰件，也能在注塑成型阶段减少应力集中，降低长期使用后的形变概率。基座表面预留的定位卡扣与安装缺口，完全匹配车载内饰安装位的标准卡扣间距，安装时无需额外打孔，直接卡入预设安装位即可完成初步固定，配合环形密封环的压紧力，能实现IP67级别的局部防护，

　　防止饮品泼溅、灰尘堆积进入感知元件的工作区域。环形密封环采用软硬复合的截面设计，与基座接触的内侧做了嵌入式卡合槽，装配时直接压入基座的环形预留槽内，不会出现长期振动后密封环移位、脱落的问题，密封环的外露面做了圆弧过渡，与周边内饰件贴合时不会产生硬接触异响，适配不同厚度的内饰面板安装公差。在设计过程中，特意将基座的整体厚度控制在8mm以内，环形构件的中心通孔直径预留为32mm，刚好匹配常用的车载环境光敏、温湿度传感元件的检测视场角需求，不会遮挡传感元件的检测路径，同时基座的背部预留了3mm深度的走线槽，传感元件的连接排线可以完全嵌入槽内，避免安装时排线被挤压破损。这类构件除了车载座舱环境感知场景外，

　　也可适配工业控制柜内部的环境传感模块安装，在工业场景下，方形基座的安装孔位可以兼容标准DIN导轨的附加安装位，密封环能阻挡控制柜内部的冷凝水、粉尘侵入传感元件，延长工业场景下传感模块的使用寿命。建模阶段对所有配合面做了拔模角度处理，基座主体的拔模角度设置为1.5度，密封环的卡合面拔模角度设置为3度，完全满足注塑量产的脱模要求，所有过渡圆角的半径不小于0.5mm，避免注塑过程中出现填充不足、飞边过多的问题，同时对安装卡扣的形变余量做了有限元校核，确保卡扣在15次拆装循环后仍能保持足够的卡紧力，不会出现松动脱落的情况。
