汽车换挡杆锥形波纹防尘护套结构

　　该结构主要应用于乘用车辆、工程作业机械的手动换挡操纵机构位置，核心作用是隔绝驾驶舱与下方变速箱舱的连通路径，阻挡外界灰尘、水渍、细碎杂物落入换挡连杆的铰接运动副，避免杂质进入造成换挡卡滞、铰接件异常磨损，同时能在一定程度上阻隔变速箱侧的机械运转噪音传递到驾驶舱内，优化舱内NVH表现。

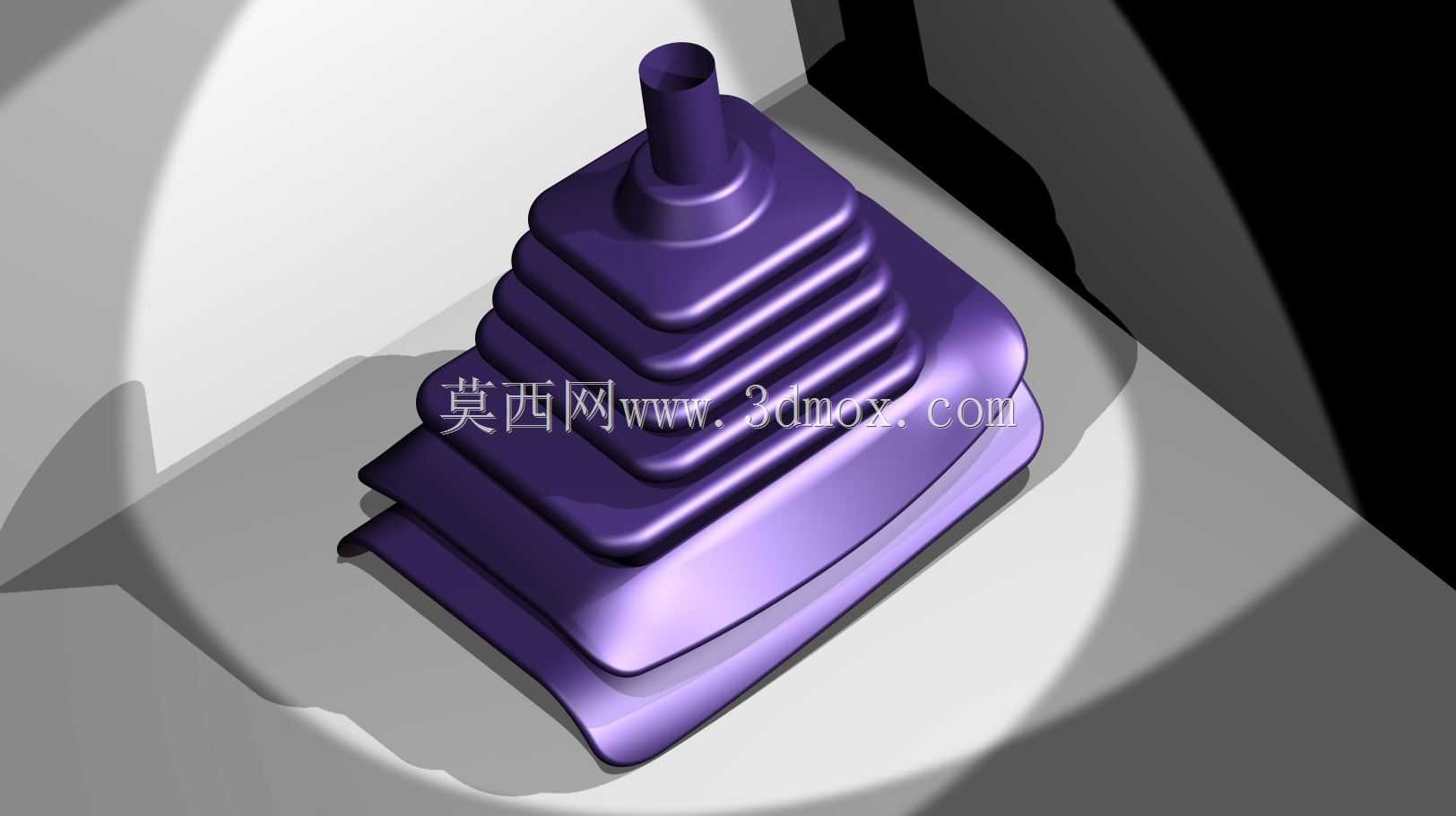

　　从结构设计来看，整体采用下宽上窄的阶梯式锥形波纹造型，底部为带弧度的方形安装法兰边，法兰边的轮廓完全匹配换挡机构安装基座的台面弧度，安装时可通过压框或者卡扣将法兰边压紧在基座的密封槽内，保证底部固定位置的密封可靠性，不会出现边缘翘曲漏缝的问题。上部的圆柱段直接套在换挡杆的杆身位置，内径与换挡杆外径保持小过盈配合，随换挡杆摆动时始终与杆身贴合，不会出现松脱漏隙。

　　中间的多层环形波纹结构是整个护套的功能核心，每一层波纹的弯折圆角都经过运动干涉校核，能够适配换挡杆在各个挡位切换时的多角度摆动、小幅度轴向窜动需求，不管是换挡杆向前后左右的大角度偏移，还是选挡时的小幅转动，波纹段都能通过自身的褶皱伸缩、弯折变形跟随运动，不会对换挡操作产生额外的阻力，也不会因为反复弯折出现应力集中开裂的问题。波纹的层间间隙控制在合理范围，变形时相邻层不会出现过度挤压摩擦，延长部件的使用寿命。

　　材质选型上适配耐油耐老化的弹性橡胶或者TPE类软质弹性材料，邵氏硬度控制在适中区间，既保证足够的变形跟随性，又有足够的挺度避免塌陷干涉内部连杆运动。安装边界方面，底部法兰的安装孔位完全对应基座的固定点位，不需要额外修改安装台面即可直接替换同规格的原厂护套，上部的圆柱段长度预留足够的伸缩余量，即使换挡杆挂入最远端挡位，护套也不会被过度拉伸导致撕裂。

　　在实际装车验证中，这类波纹护套的密封性能可覆盖日常用车的各类场景，包括车辆涉水时的短时间水淋、日常行驶的扬尘环境、冬季低温环境下的材料柔韧性保持，都能满足整车的耐久测试要求，相比直筒式护套，阶梯波纹结构的摆动角度覆盖范围更大，占用的垂直安装空间更小，在紧凑布局的换挡机构中适配性更强。
