弧形带槽卡扣式操作手柄结构设计

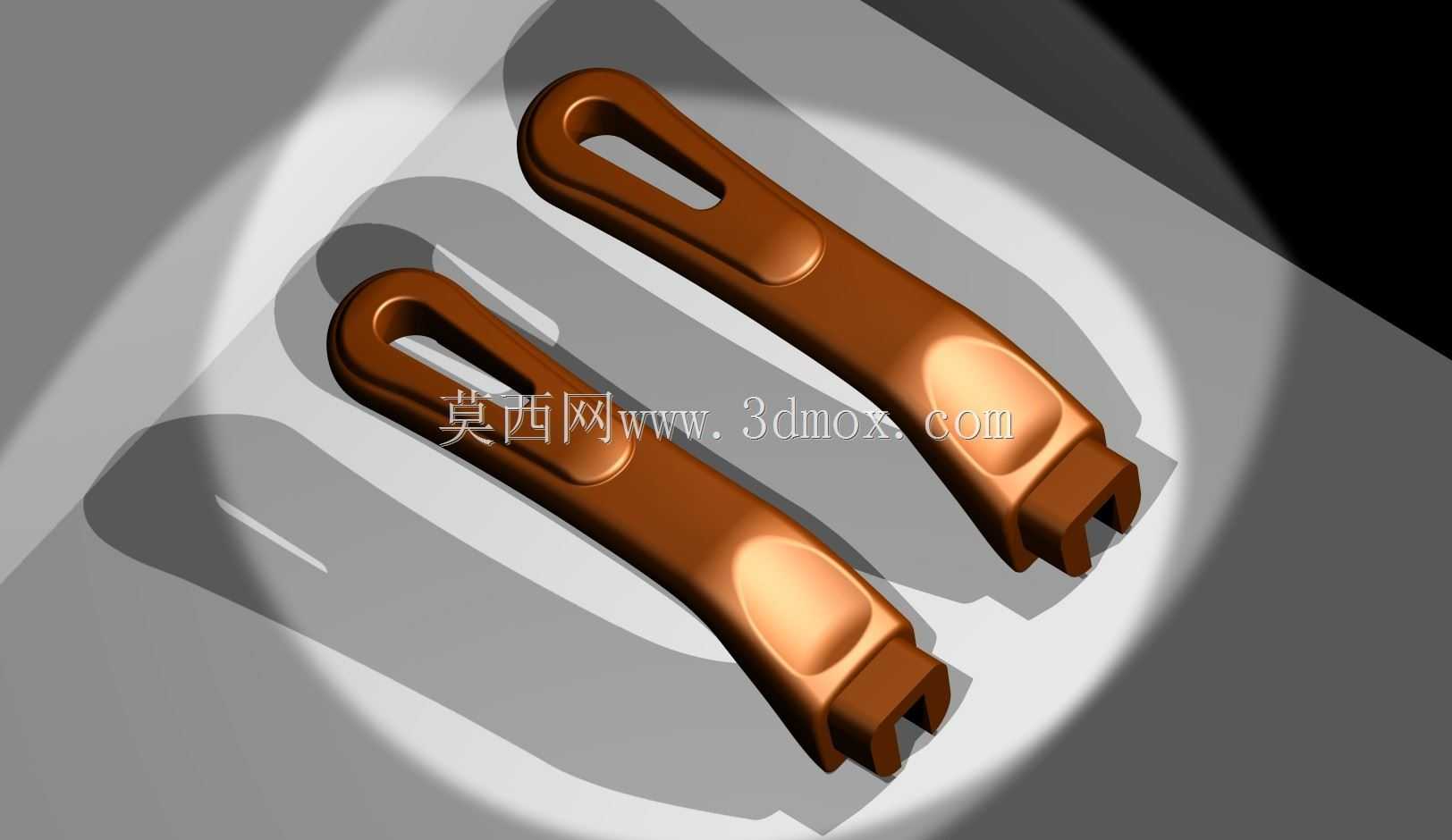

　　该手柄结构常见于中小型工装夹具、检测治具、手动压紧装置以及简易设备的操纵端，承担人工施力、行程传递与位置保持的作用。其主体采用长条形弧形轮廓，握持段沿手掌自然贴合方向抬升，避免直线手柄在反复扳动时形成局部应力集中，同时降低长时间操作带来的腕部偏移。端部设置开口卡槽，用于与销轴、连杆端头或支架凸台快速扣合，装配时无需额外紧固件即可完成初步定位，适合频繁拆装、换型调整的工位场景。

　　从受力路径看，操作者的握力主要作用于中段加宽区域，该区域表面做了平缓隆起处理，既增加接触面积，也让载荷沿手柄纵向均匀分散。靠近卡槽的一端保留两侧夹持壁，形成叉形连接结构，能够把扳动力矩转化为对被连接件的推拉或旋转动作；卡槽开口方向与手柄轴线存在确定角度，可在装配后限制销轴侧向脱出，保证往复运动中的连接可靠性。手柄上部的长圆孔并非单纯减重结构，它同时可作为行程观察口、挂放孔或辅助定位孔，在治具排布紧凑时便于穿入销钉进行角度锁定。

　　建模时需重点控制三类边界：一是握持截面的厚度与圆角，过薄会导致刚性不足，过厚则影响握持舒适度；二是卡槽宽度与深度，需要与配合件直径、公差带及运动间隙匹配，既要保证装入顺畅，又不能出现明显旷量；三是手柄外轮廓与周边机构的干涉距离，尤其在手柄绕销轴旋转时，弧形背部和端部叉口都应预留足够安全空间。若用于设备外部操作件，还需核对手柄抬起、压下两个极限位置与防护罩、面板或相邻按钮之间的距离，防止夹手或误触。

　　该类手柄的设计思路偏向实用化：以一体成型结构减少零件数量，以曲面过渡改善手感，以叉口卡槽提升装配效率。在实际选型中，可根据操纵力大小调整截面宽度和壁厚，根据安装空间决定手柄长度，根据连接端形式修改卡槽尺寸。三维建模完成后，应结合装配体进行运动校核，确认手柄在全行程内不与机架、工件和传感器等周边元件发生干涉，并关注卡槽根部的应力集中区域，必要时加大过渡圆角或增设加强筋，以满足反复扳动下的耐久要求。
