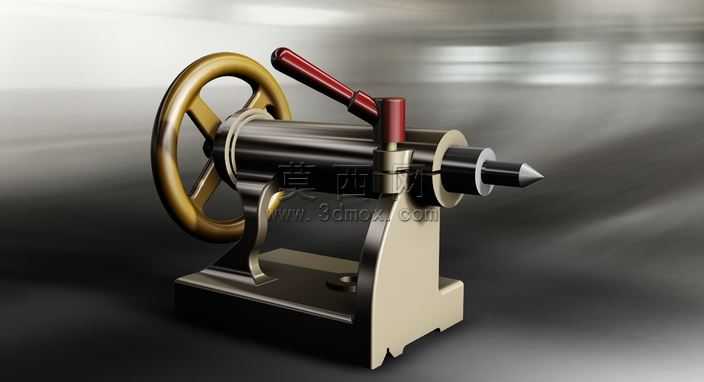

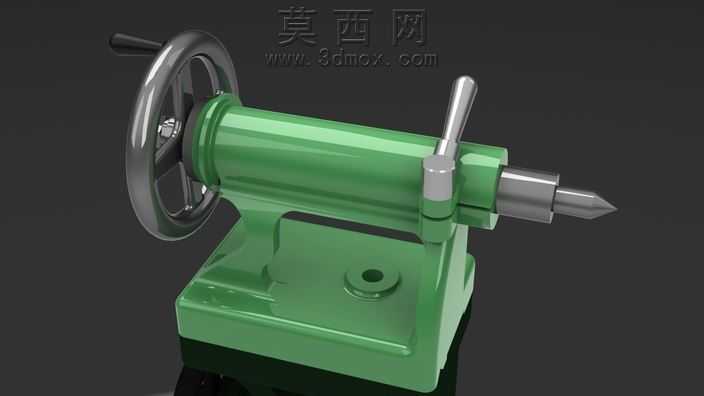

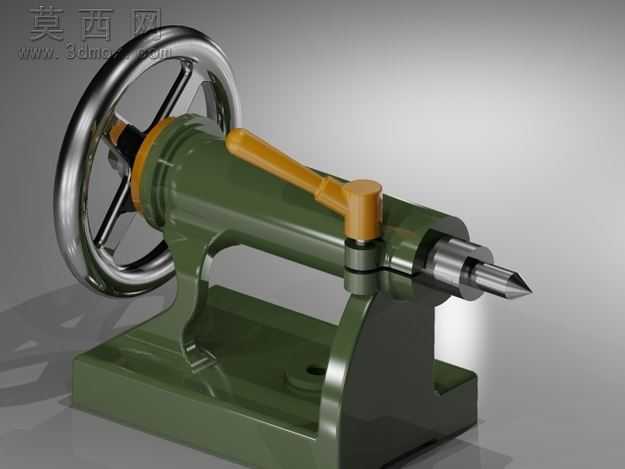

车床尾座手动顶紧装置三维结构

该三维模型为车床配套的手动尾座顶紧装置，整体采用一体式铸造基座设计，建模阶段优先还原了实体铸件的厚重结构特征，通过拉伸、切除、倒角等基础建模命令完成基座的轮廓构建，基座上预留的安装定位孔严格按照通用机床尾座的安装尺寸规范绘制，保证模型可直接适配常规卧式车床的安装工位。模型的核心传动结构采用手轮驱动丝杆的经典机械结构，手轮部分通过回转体建模完成轮缘、轮辐、手柄的细节刻画，手柄表面做了防滑纹理的细节处理，还原实际操作时的握持触感；丝杆传动副做了精密的装配配合建模，丝杆与尾座套筒的同轴度公差在虚拟装配中做了约束校验，保证顶紧动作的同轴度精度。顶针部分采用莫氏锥度的标准结构建模，锥面配合精度符合机床附件的通用标准，可适配不同规格的活动顶针、固定顶针替换使用。锁紧机构采用偏心压杆式设计，扳动手柄即可完成套筒的位置锁定，建模时还原了偏心轮的曲面轮廓与压块的贴合面结构，保证锁紧状态下套筒不会出现轴向窜动。材质渲染阶段，基座与套筒主体采用机床经典的锤纹绿漆材质，通过调整材质的粗糙度、反光度参数还原铸件漆面的哑光质感；手轮采用镀铬金属材质，模拟金属抛光后的亮面反光效果；顶针与锁紧手柄采用不锈钢材质，调整金属的磨砂质感参数区分不同金属部件的视觉差异；丝杆部分做了发黑处理的材质效果，还原传动部件的表面处理工艺。整体装配结构做了运动仿真约束，可模拟手轮转动带动套筒伸缩、锁紧手柄扳动锁定的完整动作流程，各部件之间不存在干涉问题，结构设计完全符合实际机床尾座的工作原理，可作为机床附件设计、机械结构教学的参考模型使用。
