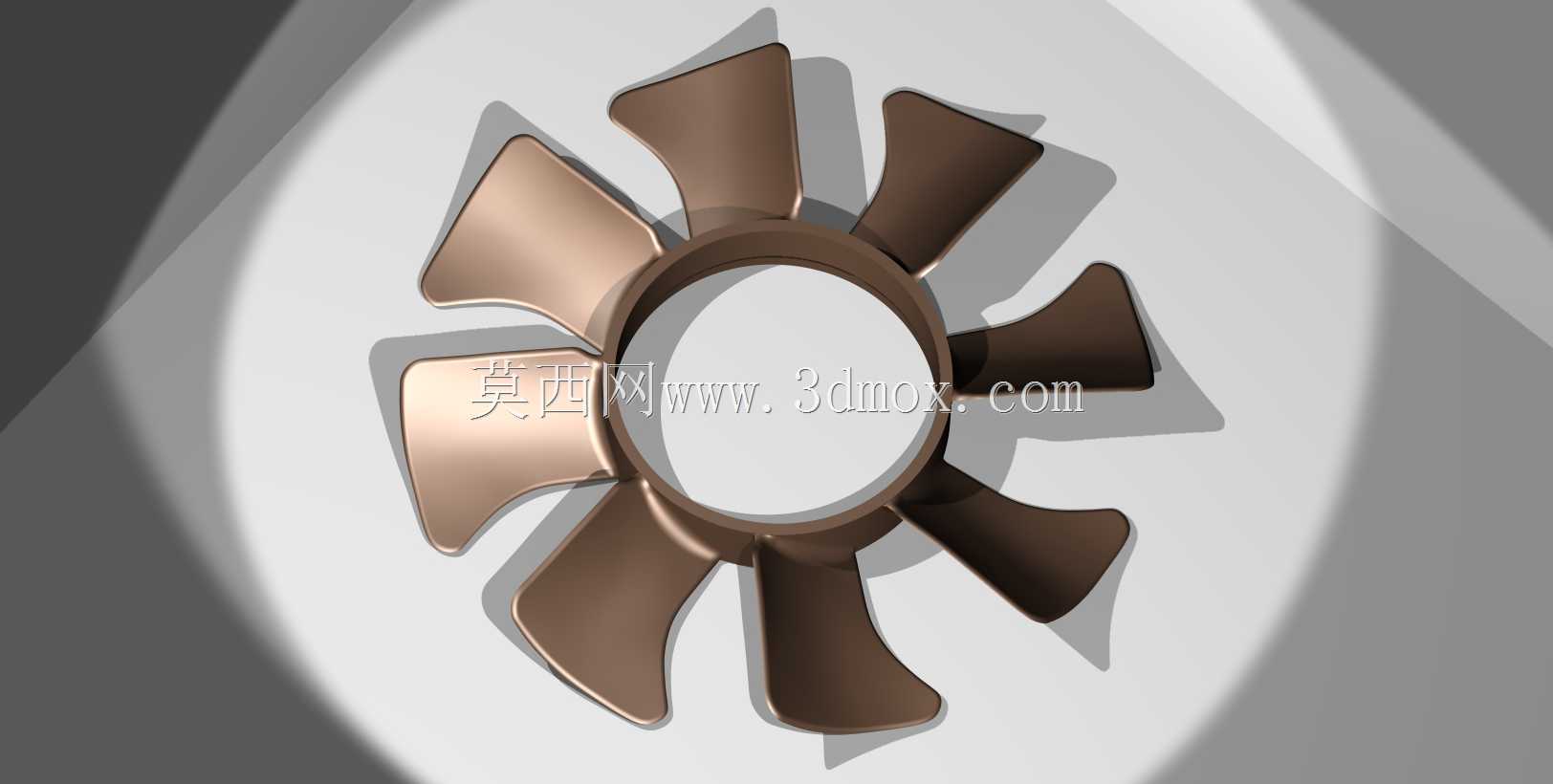

九叶曲面冷却风扇结构三维设计

　　这款九叶曲面结构的风冷部件，主要应用在各类需要强制风冷散热的工业设备场景中，小到伺服驱动单元的柜体散热、工业控制机箱的通风循环，大到小型动力单元的散热配套、工业焊机的冷却风道配套，都能见到这类结构的应用。不同于普通直板叶片的风冷部件，这款产品的每一片叶片都采用了变曲率曲面设计，从叶根到叶梢的扭转角度经过反复校核，既能够保证在额定转速下输出足够的风压与风量，又能尽可能降低叶片旋转过程中切割空气产生的紊流噪音，减少设备运行时的气动噪声干扰。从结构设计的角度来看，叶片与中心轮毂采用一体化衔接的结构形式，叶根位置做了平滑的圆弧过渡处理，避免应力集中导致的高速运转下叶片断裂风险，中心的安装孔位预留了标准的轴系配合公差，

　　能够适配常规的电机输出轴安装尺寸，安装时只需要对准轴位锁紧固定件即可完成装配，不需要额外做复杂的适配调整。在实际选型匹配过程中，这类风冷部件的外径尺寸需要和设备的散热风道预留空间匹配，叶片外缘到风道内壁的间隙控制在合理区间，既不能间隙过大导致风压泄漏损失散热效率，也不能间隙过小导致运转过程中叶片剐蹭风道内壁。叶片的数量选择九片的布局，是在动平衡性能与送风效率之间做的平衡，相比七叶结构，九叶结构在同转速下的送风脉动更小，出风更均匀，相比十一叶结构，又能减少叶片数量带来的风阻损耗，降低驱动电机的负载。在建模过程中，每一片叶片的曲面都通过曲率连续的曲面构建完成，叶型的厚度从叶根到叶梢逐渐减薄，在保证结构强度的前提下尽可能降低叶片自身重量，

　　减少旋转时的转动惯量，降低电机启动时的瞬时负载。中心轮毂的厚度经过强度校核，能够承受额定转速下的离心力作用，不会出现轮毂开裂的问题，安装孔周边做了局部加厚处理，避免锁紧时的压应力导致轮毂变形。这类风冷部件在实际使用中，还需要配合防护网罩使用，避免异物卷入叶片造成结构损坏，安装时需要保证叶片的旋转平面和电机轴垂直，避免运转时出现偏摆导致的振动过大问题，长期使用过程中也需要定期清理叶片表面附着的灰尘，避免积灰导致动平衡失效，引发设备振动和噪音上升。
