双通路集成式液压阀块安装基座结构

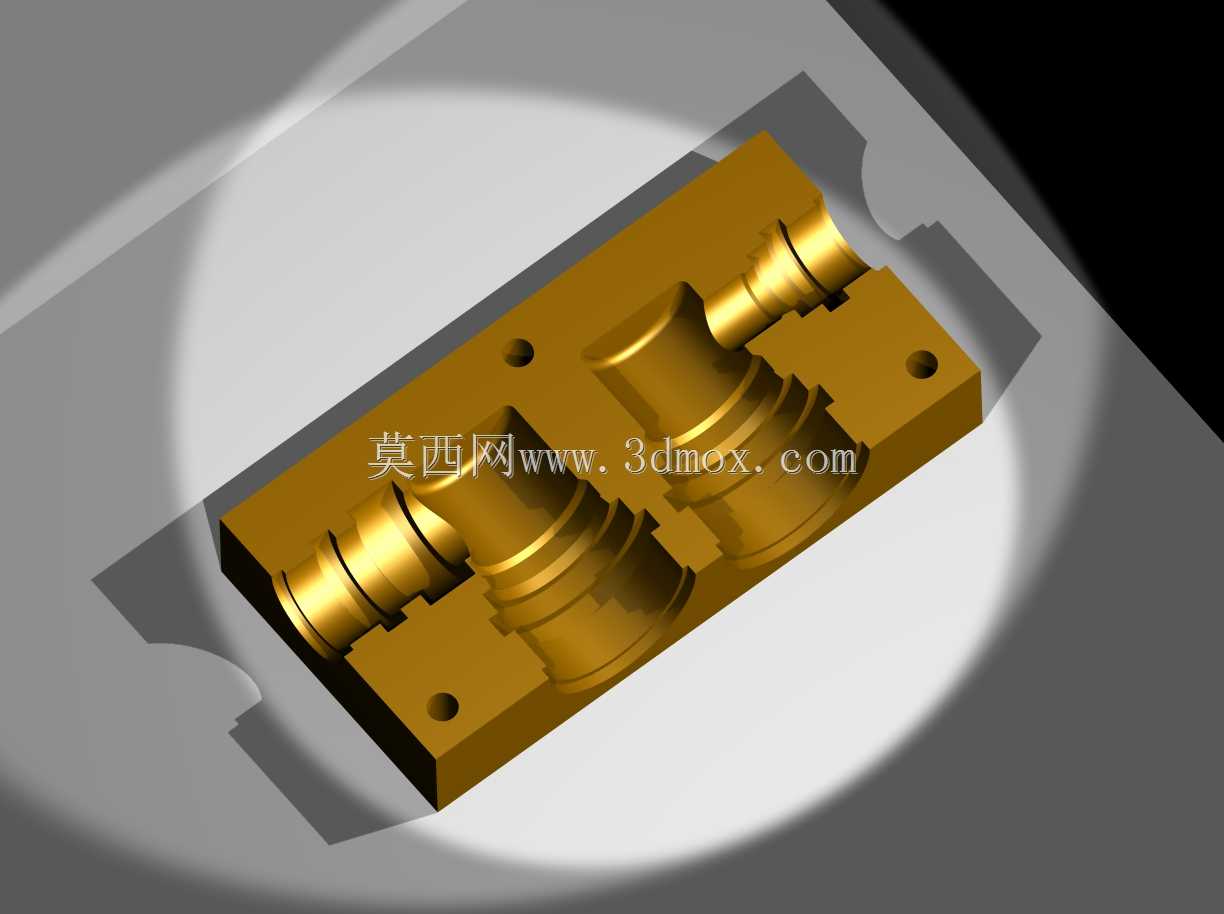

　　这款集成式阀块基座主要应用在中小型液压站的油路集成单元中，替代传统分散式管路连接结构，能有效减少管路接头数量，降低系统泄漏概率，在小型液压动力单元、机床液压夹具供油回路、自动化设备的液压执行元件控制段都有很高的适配性。从结构设计来看，基座本体采用矩形安装板结构，四个角位预留了沉头安装孔，安装时可直接通过内六角螺栓固定在安装面板或阀组集成板上，孔位间距适配常规6通径液压阀的安装标准，不需要额外加工转接板就能完成固定。本体上集成的两组阶梯式通路接口，采用同轴阶梯结构设计，靠近安装面的大直径段为油路密封配合段，可适配O型圈端面密封结构，外伸的小直径段为管路插接段，可直接对接标准液压软管或硬管接头，两组通路平行布置在基座本体上，

　　通路间距经过计算，能避免安装管路时出现扳手空间干涉的问题。设计过程中优先考虑了加工工艺性，基座本体的所有安装面均为平面结构，可直接通过铣床一次装夹完成粗精加工，通路内孔可采用钻镗加工完成，不需要特殊定制刀具，常规机加工车间就能完成生产，有效控制加工成本。安装边界方面，基座整体厚度适配常规阀组的堆叠安装要求，安装后突出安装面的高度不会和周边的电磁阀、压力继电器等元件产生空间干涉，接口的朝向统一沿基座长度方向布置，方便管路排布时统一走线，减少管路弯折角度，降低油路沿程压力损失。实际使用时，这款基座可作为油路分路单元使用，将单路供油分为两路独立输出，分别给两个液压执行元件供油，也可作为阀组的过渡安装块，

　　在不改动原有阀组安装面板的前提下扩展油路接口，适配不同规格的外接管路。基座的材质选用常规液压阀块常用的热轧型钢加工，表面做氧化处理即可满足常规工况的防锈要求，若应用在腐蚀工况环境中，也可更换为不锈钢材质加工，所有结构尺寸不需要调整就能直接适配。
