方形嵌入式传感检测装置结构设计

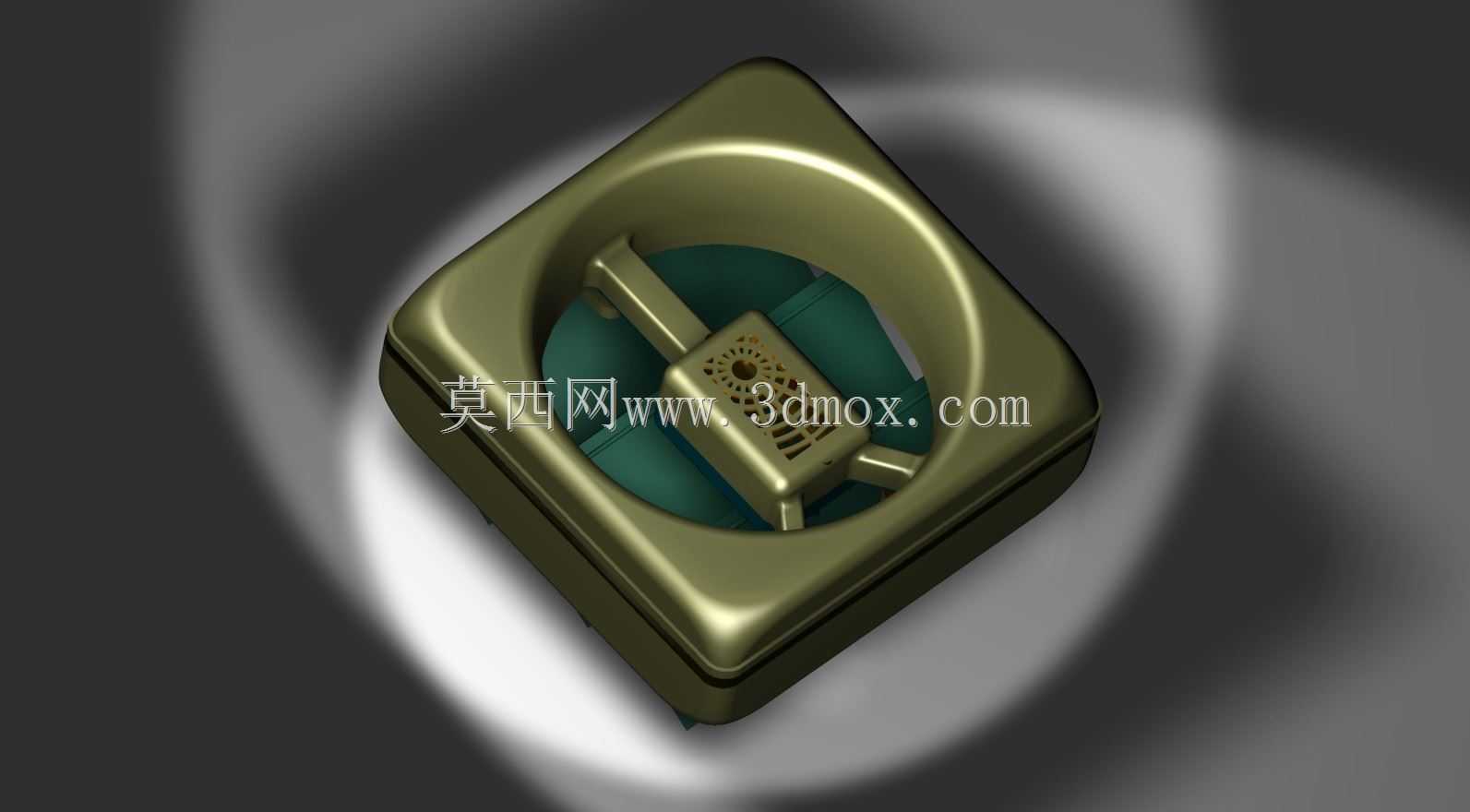

　　这款方形嵌入式传感检测装置，主要面向工业现场的点位检测场景设计，可适配设备面板、工位工装台的嵌入式安装需求，在自动化产线的工件到位检测、工位状态识别、小型部件位置确认场景中均可使用。从结构设计来看，整体采用方中带圆的壳体造型，外轮廓为带圆角的方形结构，中部设置环形内凹区域，既可以在安装时起到定位导向作用，也能为内部传感元件留出足够的安装与防护空间，避免外部磕碰直接损伤核心检测部件。壳体表面做了圆弧过渡处理，没有尖锐棱角，既可以减少安装过程中对操作人员的剐蹭风险，也能降低设备运行过程中积尘积屑的概率，适配车间多尘的作业环境。内部的传感核心组件通过十字形支撑筋固定在壳体中心位置，支撑筋与壳体一体成型，不需要额外增加固定连接件，

　　既减少了装配工序，也能提升整体结构的抗振性能，在设备存在小幅振动的工况下，依然可以保证传感元件的位置精度，避免检测信号出现偏移。安装边界方面，方形外轮廓的尺寸适配常规的面板开孔规格，安装时可直接嵌入预先开好的对应尺寸方孔，依靠壳体外侧的台阶结构实现轴向定位，不需要额外设计复杂的固定支架，能大幅降低现场安装的工作量。中部环形区域的通透设计，可以让传感元件的检测路径不受壳体遮挡，保证检测信号的传输效率，不管是光电类检测原理还是接近式检测原理，都能适配该结构的安装空间。壳体上下部分采用扣合式拼接结构，拼接缝做了错位止口设计，可以阻挡日常工况下的飞溅碎屑、少量喷淋液体进入壳体内部，对内部电子元件起到基础防护作用，

　　不需要额外增加密封胶圈就能满足普通工业场景的防护需求。在实际选型适配时，该结构可以根据检测需求更换内部的传感核心模块，外部壳体结构不需要做大幅修改，能缩短定制化改型的设计周期，适配不同检测距离、不同检测对象的使用需求。整体结构没有冗余的设计部分，所有造型特征都服务于安装便捷性、防护性能、检测精度三个核心需求，没有多余的装饰性结构，完全从工业现场的实际使用角度出发完成结构设计。
