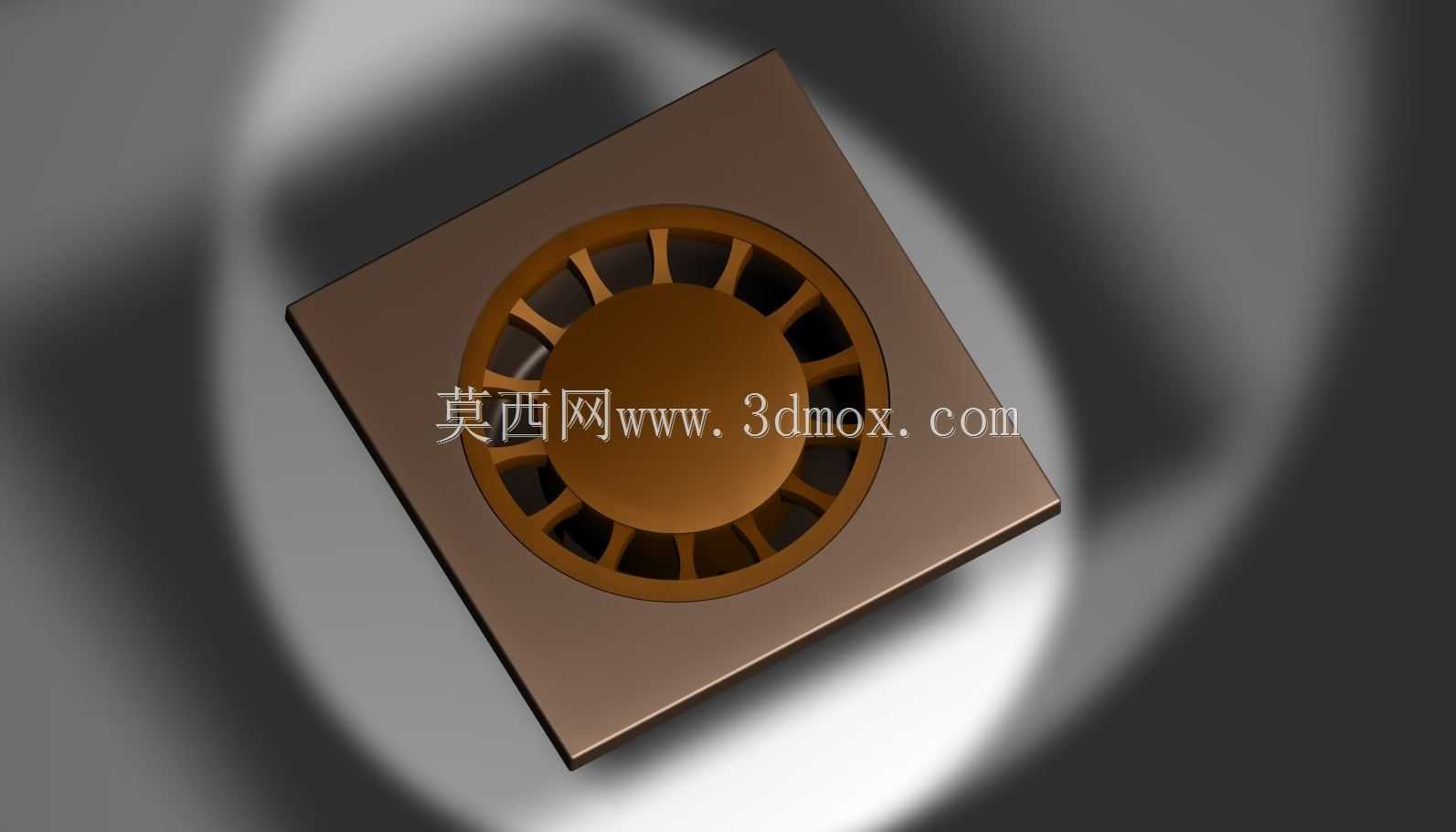

方形格栅面盖铜质地漏三维结构设计

　　这款方形格栅面盖的排水构件，主要应用于住宅卫浴间、阳台、公共建筑盥洗区、商用厨房以及工业车间的洁净区域地面排水场景，是建筑给排水系统中衔接地面与排水管道的关键终端部件，承担着快速排走地面积水、阻隔大块杂物进入排水管道造成堵塞的核心作用。从结构设计逻辑来看，整体采用正方形外框搭配中心圆形格栅区的布局，外框边缘做了微小的倒角处理，既能够在安装时更好地嵌入地面预留的安装槽内，避免安装后出现边缘硌脚、积灰藏污的问题，也能在铺装瓷砖或石材地面时，与周边饰面实现更平整的衔接，减少高差带来的磕碰风险。中心圆形区域的格栅采用均匀分布的径向辐条式镂空设计，辐条之间的镂空宽度经过反复校核，既保证了足够的通水截面积，能够在大流量排水时快速导走积水，

　　避免地面积水漫溢，又能有效拦截头发、纤维碎屑、较大颗粒的杂物，防止这类杂物进入下水管道造成管路堵塞，降低后续管道疏通的维护频次。材质选用上参考了铜质卫浴构件的常规参数，表面做了均匀的哑光棕色调处理，既具备铜材质地的抗腐蚀、耐磨损特性，能够长期适应卫浴间潮湿、多清洁剂接触的使用环境，也能和常见的仿古砖、哑光石材地面风格形成协调搭配，不会出现过于突兀的视觉反差。安装边界方面，方形外框的尺寸适配常规家装及公装项目通用的50管径地漏安装预留位，安装时仅需将构件的下沿嵌入预先找平好的排水口基座，调整水平度后与周边地面做密封处理即可，不需要额外定制特殊尺寸的安装洞口，适配绝大多数现有装修场景的施工标准。在结构细节处理上，

　　格栅面盖与下方基座的配合面做了微小的限位凸台设计，安装后不会因为人员踩踏、水流冲击出现移位、翘边的问题，同时面盖可以直接徒手掀开，方便日常清理格栅下方拦截的杂物，不需要借助额外的工具就能完成日常维护操作。从建模细节来看，所有的棱边都做了极小的圆角过渡，没有尖锐的直角结构，既避免了生产加工过程中出现应力集中导致的构件开裂问题，也能防止使用过程中尖锐边角划伤清洁人员或住户的皮肤，同时圆角结构也能减少污渍在边角处的附着，降低日常清洁的难度。
