多通路流体转接接头结构设计

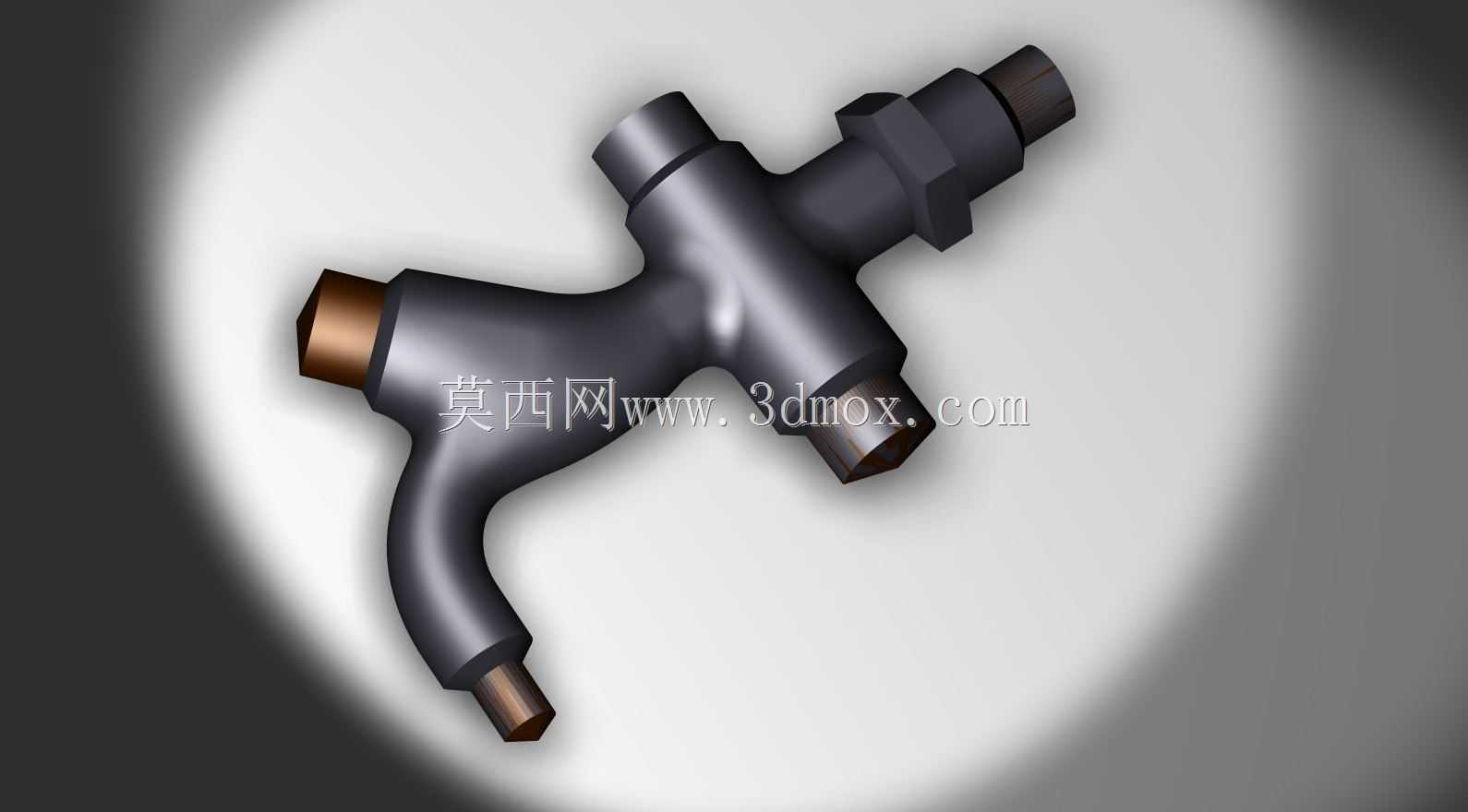

　　该多通路流体转接接头主要应用于中小流量流体管路的分流与合流场景，常见于实验室气路搭建、小型液压试验台、家用净水设备管路排布、气动工具气源分配等工况，可在有限安装空间内实现单路输入、多路输出的流体路径切换，减少管路冗余弯折，降低流阻损耗。从结构设计来看，主体采用一体弯柄式构型，区别于传统正交三通的生硬转角，弯曲流道经过圆弧过渡处理，流体经过转向位置时不会产生明显的涡流区，能有效降低流体冲刷带来的振动与噪音，长期使用下可减少管壁气蚀损伤。三个外接端均采用外螺纹+六角台的结构设计，六角台的对边尺寸符合常规扳手操作空间要求，安装时无需额外夹持主体，仅通过扳手卡紧六角台即可完成螺纹旋紧，避免安装过程中主体受力变形损伤内部流道。

　　端部铜质嵌件的设计，是考虑到反复拆装工况下的螺纹耐磨性，铜材质相较主体金属具备更好的塑性变形能力，螺纹咬合时不会出现冷焊粘连，多次拆装后仍能保证密封面的贴合精度。安装边界方面，弯柄的曲率半径经过反复校核，当接头安装在壁厚5mm以内的安装面板上时，弯柄末端与安装面的预留间隙可满足内径8mm软管的直接插接，无需额外增加转接头扩展空间；三个接口的轴线夹角经过优化，相邻接口外接管路后不会出现干涉，即使搭配快插接头使用，各管路的插拔操作空间也足够，不会出现相邻接头互相遮挡无法操作的问题。流道内径采用等径设计，三个通路的通流截面完全一致，不会出现某一路流量分配不均的问题，适用于对各支路流量一致性有要求的气路、水路分配场景。

　　主体表面做哑光氧化处理，具备基础的防锈抗腐蚀能力，可适配常规压缩空气、常温清水、低浓度弱酸弱碱流体的输送需求，端部密封面预留了平垫片安装槽，安装时搭配对应规格的密封垫片即可实现无渗漏连接，无需额外缠绕生料带，降低现场安装的操作难度。
