汽车主驾驶防滑橡胶脚垫结构设计

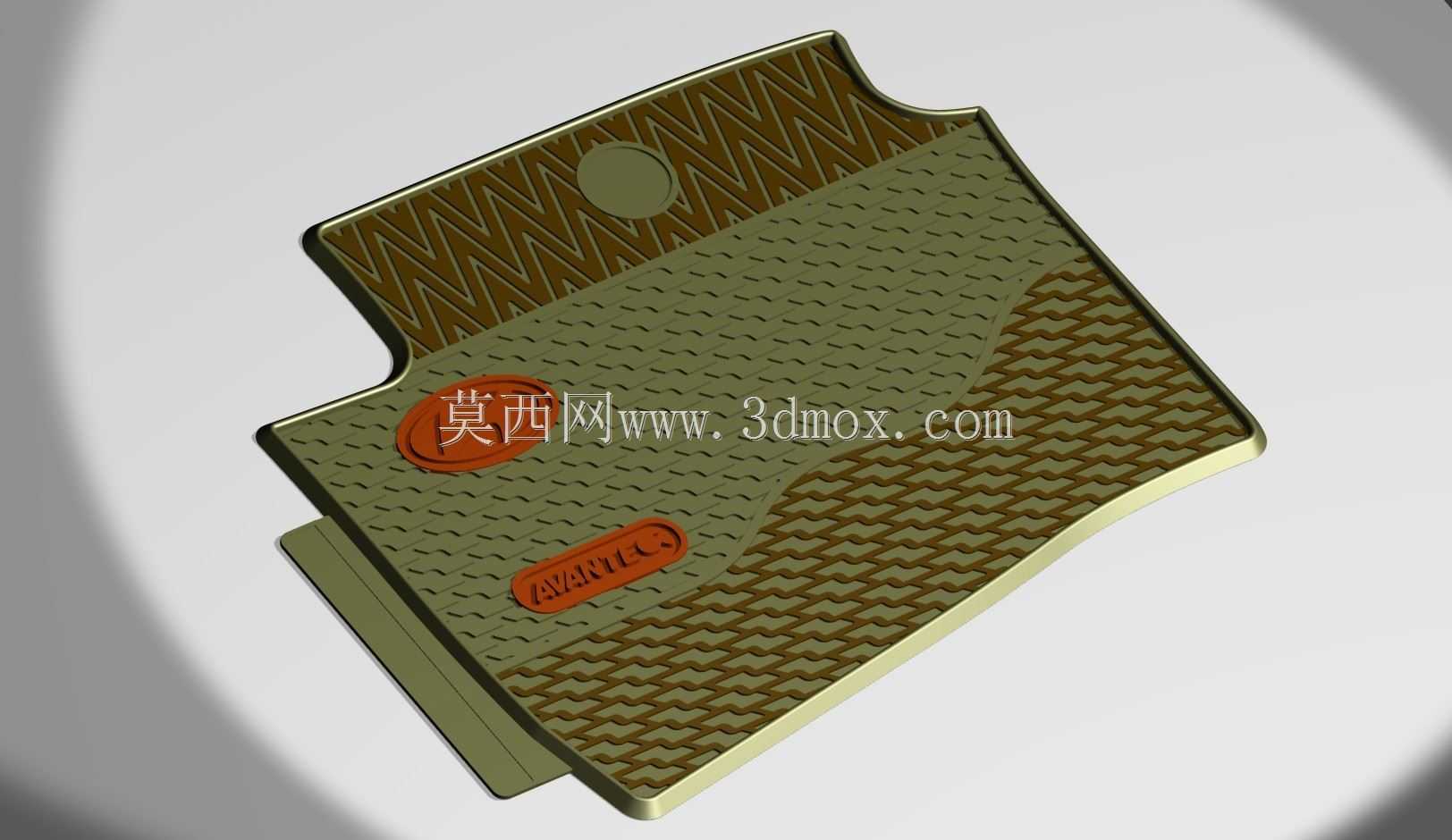

　　这款脚垫的三维结构围绕主驾驶舱地板的踩踏区域展开，轮廓随地板钣金的起伏做随形裁切，边缘预留出与门槛饰板、加速踏板、休息区踏板的安全间隙，避免使用过程中脚垫移位干涉踏板行程，这也是整车内饰安全设计中必须卡死的边界条件。

　　从实际装车场景看，这类橡胶脚垫主要替换原车绒面地毯，应对雨雪天气鞋底带水带泥的工况，表面连续的Z字形防滑筋条沿脚部移动方向排布，既可以增大鞋底与垫面的摩擦系数，也能让泥沙、积水顺着筋条沟槽沉积，不会在踩踏区域形成滑移层。脚跟常落的位置设置了圆形加厚耐磨区，对应长期频繁踩踏的接触点，延缓局部磨穿失效；垫面两处凸起标识块采用嵌件式造型，在模具上对应独立刻字区域，既可以做车型标识，也能强化品牌辨识度。

　　设计思路上优先考虑成型工艺与使用可靠性，整体采用带拔模斜度的薄壁壳体结构，背面通常会布置卡扣定位柱或防滑钉结构，与车身地板的预留安装点匹配，限制脚垫前后左右的窜动。边缘做翻边加高处理，贴合地板侧壁形成围挡，防止液体溢出污染原车地毯。材质选用耐磨耐低温的橡胶或TPE，建模时需要重点控制壁厚均匀性，避免厚薄差异过大导致注塑或硫化成型后出现缩痕、翘曲，影响装车贴合度。

　　外形尺寸完全依据具体车型的地板点云数据逆向构建，前端收窄避开踏板支架，后侧延伸至座椅前缘下方，左右侧贴合中央通道与门槛轮廓。建模过程中需要同步校核全行程下踏板与垫面的最小距离，以及座椅前后滑动时与脚垫后缘的干涉情况，把安装公差、地毯压缩量都计入边界校核，确保装车后既贴合稳固，又不影响驾驶操作。表面纹理的建模深度也需要结合材料收缩率设定，保证成型后纹理清晰且不会出现粘模、缺胶问题。
