三角标识压纹金属装饰踏板结构设计

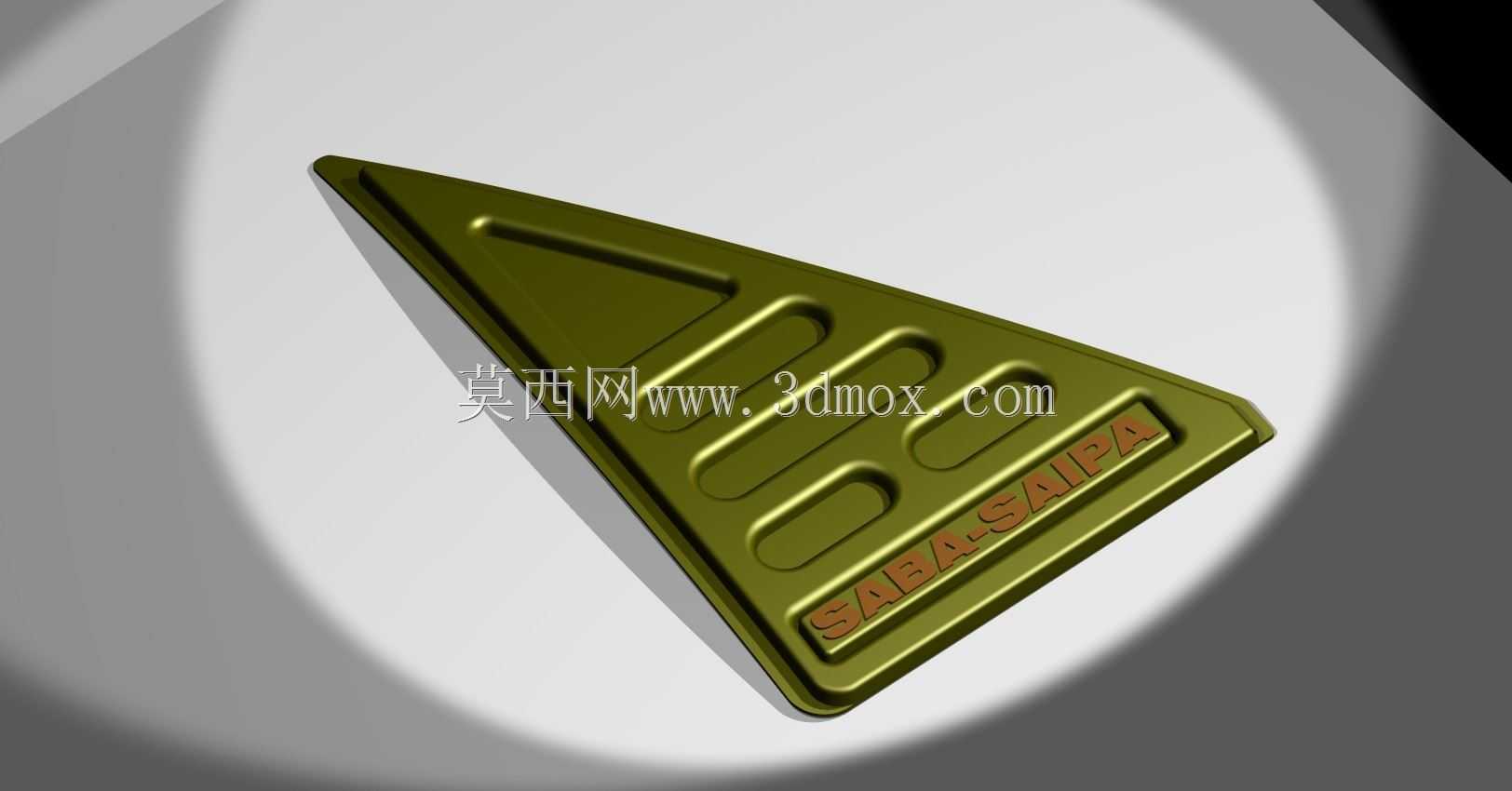

　　该三角结构件常应用于乘用车脚踏区域、设备检修踏面的标识与防滑场景，日常使用中既承担踩踏受力的结构功能，也通过表面压印的品牌标识完成视觉区分，在商用车驾驶室登车踏步、特种作业设备操作平台边缘也能见到同类结构的应用，可在人员上下或踏靠时提供明确的区域提示，同时通过表面结构提升接触摩擦力，避免湿滑工况下人员踩滑跌落。从设计逻辑来看，整体采用锐角三角轮廓，斜边顺沿安装面的倾斜走向布置，安装时可完全贴合对应安装基面的折边角度，不会出现突出的棱角剐蹭操作人员裤腿或工具。表面设置的四道平行长圆形凹槽并非单纯装饰结构，凹槽深度控制在1.2mm左右，既可以在冲压成型时释放板材内应力，避免大平面冲压出现翘曲变形，也能在踩踏时形成多道防滑棱，

　　即便鞋底沾有油污或水渍，也能通过凹槽的导流作用快速排走接触面的液体，保持摩擦系数稳定。边缘做了15度的压边翻边处理，翻边高度0.8mm，一方面提升整个零件的结构刚度，避免长期踩踏出现边角弯折变形，另一方面消除板材剪切后的锋利毛边，防止安装和使用过程中划伤操作人员。零件上压印的字符采用模内一体成型工艺，字符凸起高度0.5mm，不会因长期踩踏磨损导致标识模糊，相比后期丝印或粘贴标识的方案，耐用性提升数倍，也不存在标识脱落残留胶渍的问题。安装边界上，零件整体厚度采用1.5mm的冷轧钢板基材，背面预留3个直径4.2mm的沉头安装孔，孔位沿三角轮廓的非受力边均匀布置，安装时采用M4沉头螺钉固定，螺钉头部完全沉入沉孔内，

　　不会突出零件表面形成硌脚的凸起，沉孔的深度设计刚好匹配螺钉头厚度，固定后零件表面无突出异物，踩踏时脚感平整。在受力校核层面，三角结构的斜边作为主要受力边，对应下方的安装支撑筋位置，人员踩踏时的载荷可直接通过零件本体传递到下方支撑结构，不会出现零件悬空受力导致的凹陷变形，表面的压纹结构除了防滑作用，也相当于在平板基础上增加了多道加强筋，在不增加板材厚度的前提下将零件整体抗弯折强度提升40%以上，兼顾了轻量化和结构强度要求。零件表面采用军绿色喷塑处理，塑层厚度控制在60-80μm，可适应户外日晒雨淋的工况，具备基础的防锈耐刮能力，即便长期被鞋底摩擦，塑层也不会轻易脱落，能长时间保持外观一致性。
