冲压成型传感器安装固定基座结构设计

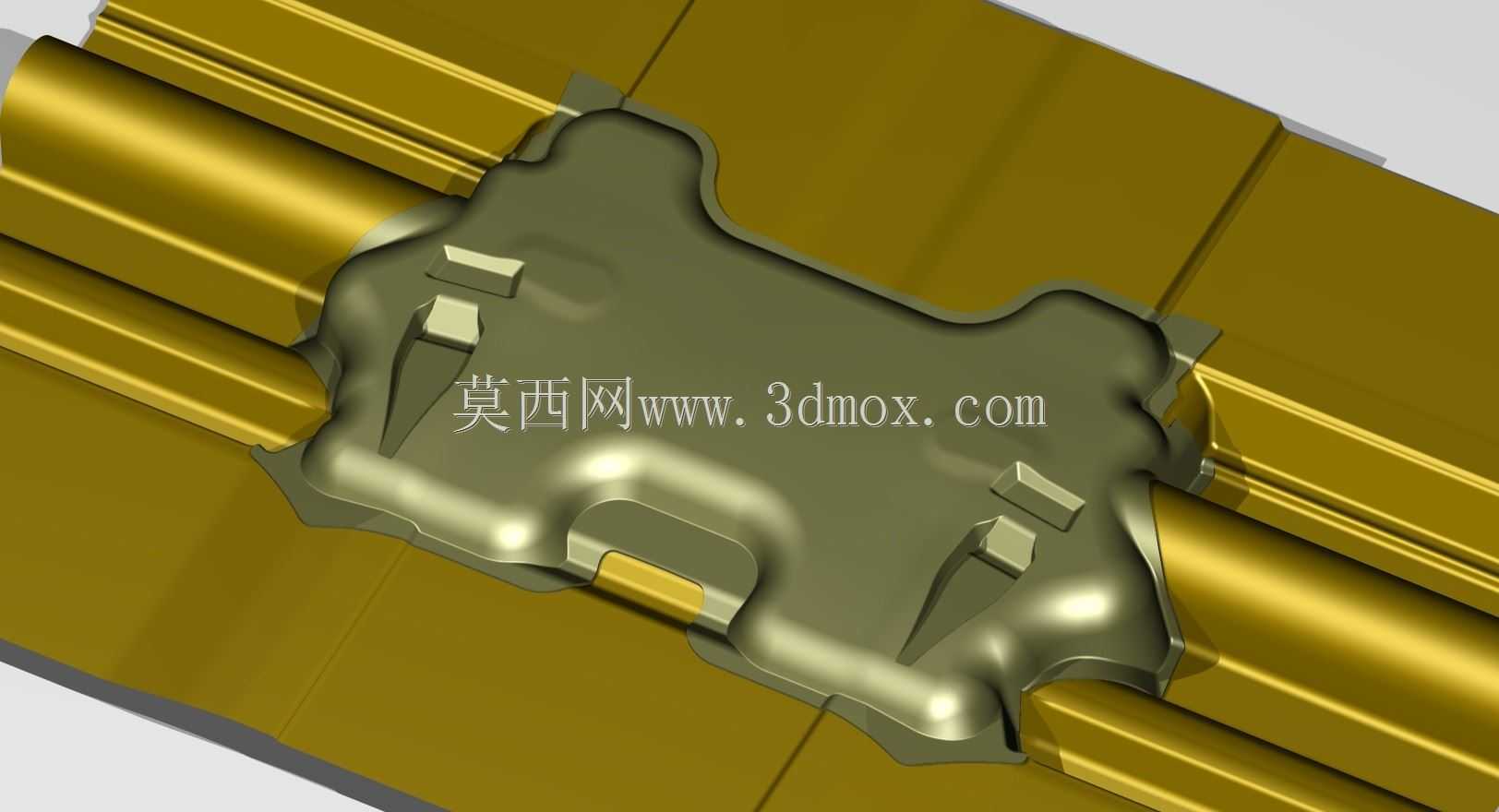

　　这款冲压成型的传感器安装基座，主要面向工业自动化产线的传感检测点位固定需求，在各类输送线定位、工位到位检测、设备运行状态监测场景中，承担传感器的承载、定位与防护作用，避免传感器直接暴露在油污、金属碎屑飞溅的生产环境中，同时抵消设备运行产生的持续振动，保障检测精度的稳定性。从结构设计逻辑来看，基座整体采用一体化冲压成型工艺，没有额外的拼接焊缝与紧固件连接位，减少了装配环节的累计误差，也避免了长期振动下连接位松动的风险。基座主体的异形轮廓是根据配套传感器的外形轮廓做的仿形适配，边缘的翻边结构一方面提升了整体钣金件的结构刚度，避免薄料冲压件在安装受力后出现翘曲变形，另一方面翻边形成的围挡可以阻挡生产过程中飞溅的切削液、焊渣、

　　金属碎屑直接接触传感器本体，降低传感器的污损故障概率。基座表面凸起的两个定位凸台，是和安装工位的预设定位槽做匹配的，安装时可以直接卡入定位槽完成预定位，不需要人工反复调整对位，安装孔位采用沉台设计，螺丝锁紧后头部不会突出基座表面，避免和周边运动部件产生干涉。两侧延伸的搭接边是和设备安装面做贴合的，搭接边的平面度在设计时控制在0.1mm以内，保证安装后基座不会出现倾斜，确保传感器的检测方向和预设检测轴线重合，不会因为安装偏斜导致检测距离偏差、漏检误报等问题。基座的内腔深度根据配套传感器的安装高度做了适配，传感器装入后检测端面刚好和基座前端的开口齐平，既不会因为内凹过深导致检测距离被压缩，也不会因为突出过多被运动部件刮擦损坏。

　　在安装边界的考量上，基座整体的外轮廓尺寸控制得非常紧凑，相邻安装点位的最小间距可以压缩到30mm以内，适合在密集排布检测点位的自动化设备上使用，不会出现相邻基座干涉的情况，基座的壁厚根据常用的冲压钣金料厚选用1.2mm的冷轧钢板参数，成型后整体的抗变形能力可以满足10G加速度的振动工况下不会出现结构形变，适配大部分工业生产场景的设备振动强度。基座上预留的走线缺口位于侧面低位，传感器的连接线可以从缺口引出后沿设备壁面布线，不会在基座正面形成走线凸起，避免积灰积屑，同时低位走线的方式也可以让滴落在基座表面的液体顺着外壁流走，不会顺着线缆接口渗入传感器内部造成电路故障。
