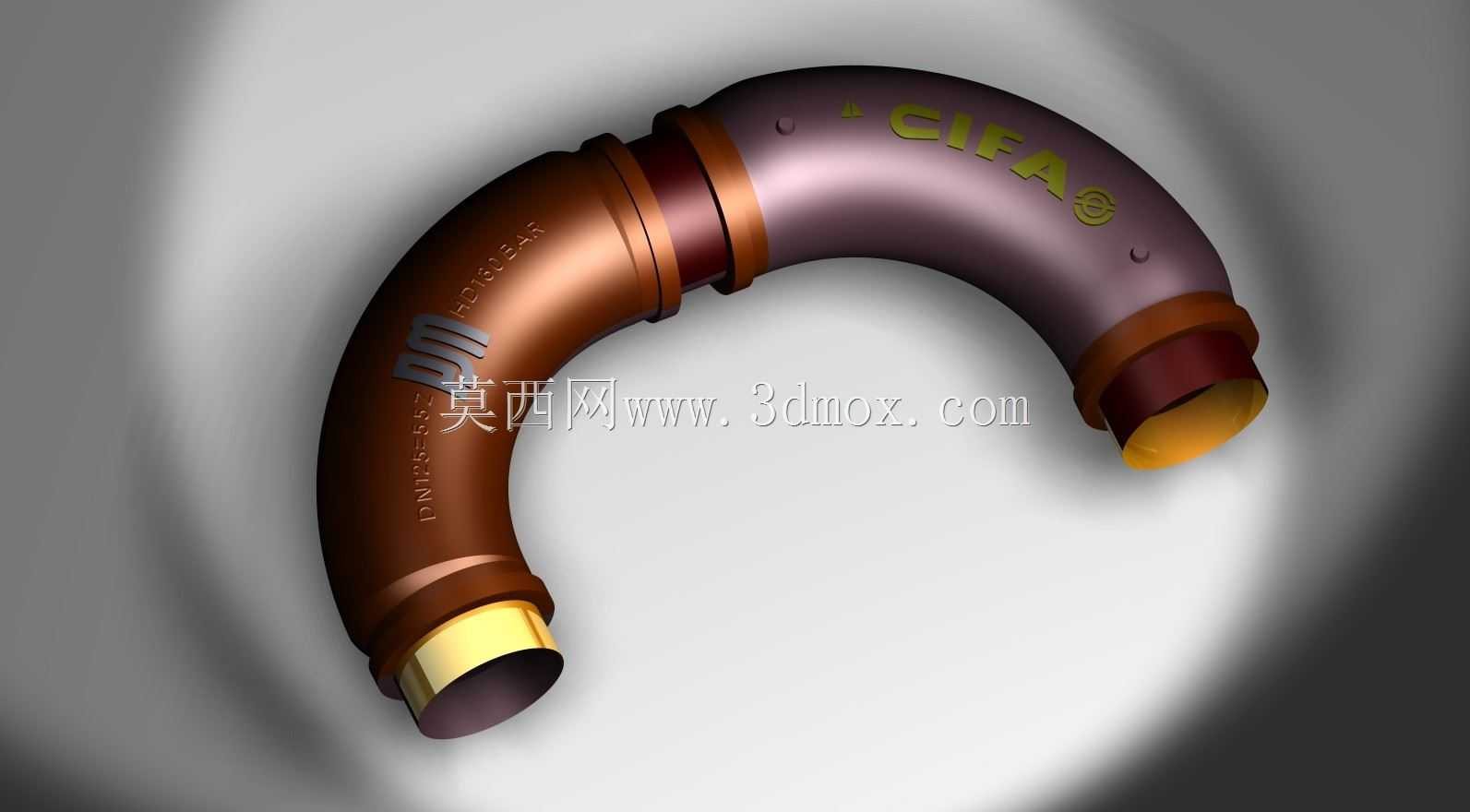

CIFA混凝土输送弯管结构设计

　　这款弯管是混凝土泵送设备输送管路系统中的核心转向连接件，主要适配CIFA系列混凝土泵车、拖泵的管路布设需求，在施工现场承担混凝土物料90度转向输送的功能，是泵送作业中磨损率较高的易损结构件。从结构设计来看，该弯管采用双金属复合结构思路，外层为高强度合金结构钢基体，承担管路连接的结构强度需求，内层堆焊高铬耐磨合金层，直接接触高速流动的混凝土物料，抵抗砂石骨料的持续冲刷磨损，两端采用标准法兰式快接接口，可直接与同规格的直管、锥管快速对接，无需额外加工适配结构。在实际工程应用场景中，这类弯管多布置在泵车臂架的弯折节点、拖泵出料口的转向位置，因为混凝土在管路内经过转向段时会形成紊流，对管壁的冲击磨损远高于直管段，

　　所以设计时特意将弯管的弯曲半径控制在管路通径的3倍左右，既保证转向时的物料流动阻力不会过大，避免混凝土在弯管处发生堵管，同时也控制了弯管的整体外形尺寸，适配臂架上有限的安装空间，不会和臂架的钢结构、其他液压管路发生运动干涉。从安装边界来看，两端接口的同轴度公差控制在0.5mm以内，法兰端面的平面度公差不超过0.2mm，保证对接后密封胶圈能够均匀受压，不会在高压泵送时出现漏浆问题；弯管整体的壁厚从外弧到内弧做了差异化设计，外弧侧因为受物料冲刷更严重，耐磨层厚度比内弧侧厚2mm，在控制整体重量的前提下最大化提升易磨损区域的使用寿命。建模过程中需要重点还原两端接口的卡槽尺寸、法兰螺栓孔的位置度，以及弯管内外壁的曲面过渡精度，

　　因为如果曲面过渡存在折角，会在实际使用中形成局部涡流，加速局部磨损，同时也会增大泵送阻力，增加泵车的液压系统负载。另外弯管表面的标识凸台也做了等比例还原，方便现场安装时快速识别管路规格、通径参数，避免错装不同压力等级的管件引发爆管风险。
