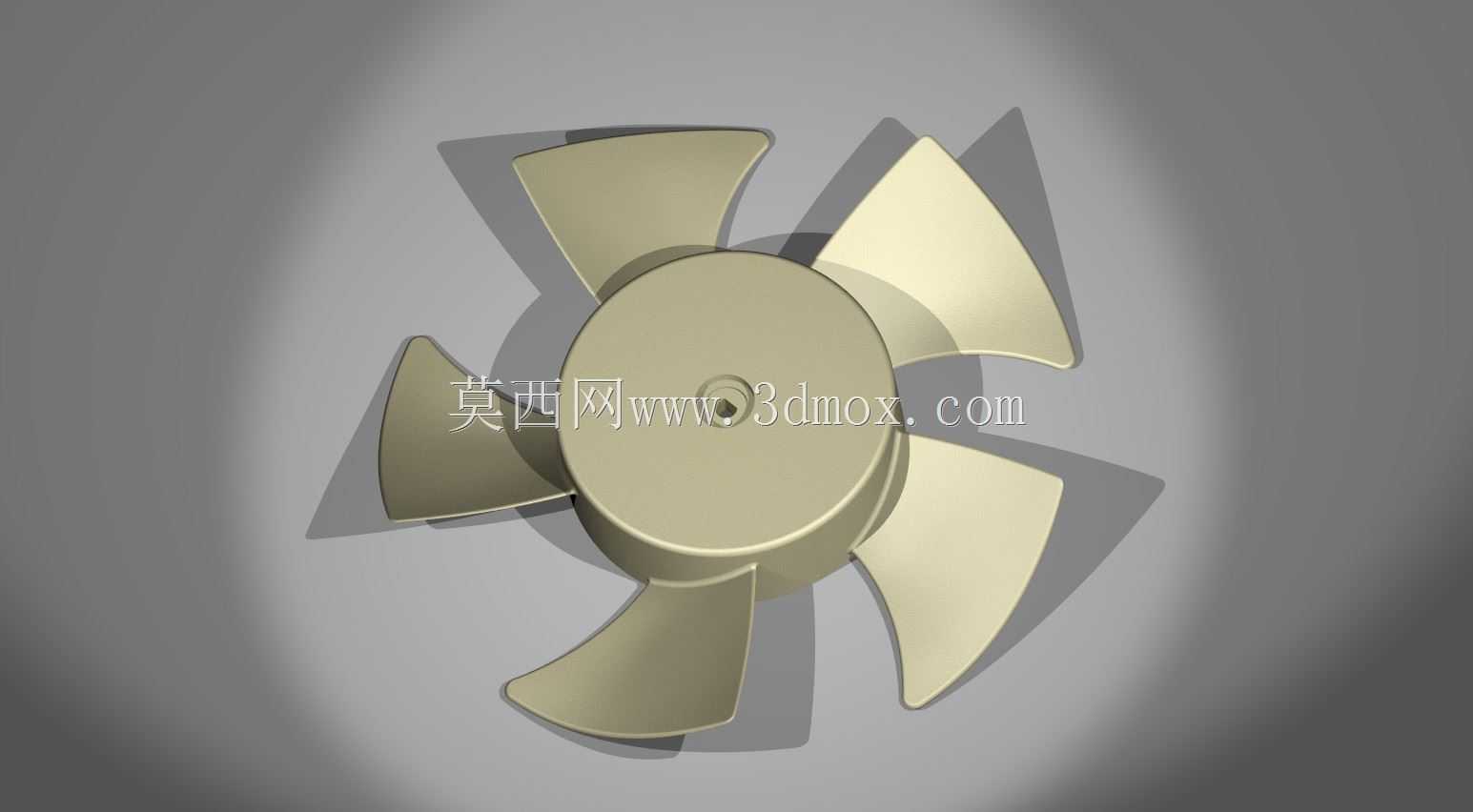

六叶轴流散热风叶结构设计

　　这款六叶轴流风叶的设计，最初是针对小型机柜密闭空间的散热需求做的优化，在做结构方案的时候，首先要匹配的是常规120mm安装位的风机适配边界，轮毂中心预留的轴孔适配常规4mm直径的电机输出轴，轮毂端面做了沉孔设计，既可以避让电机轴端的固定螺丝头，也能在装配时起到快速定位的作用，避免风叶安装后出现偏心动平衡超差的问题。从实际应用场景来看，这类风叶除了用在工业控制柜的散热风道里，也能适配小型新风换气设备、桌面级散热装置、电子设备内置风冷模块，在做叶片曲面建模的时候，特意调整了每个叶片的安装倾角，从叶根到叶梢的扭角做了渐变处理，不是统一的固定角度，这样做的目的是让气流在叶片推动下形成更稳定的轴向流，减少叶梢位置的涡流损耗，

　　相比同尺寸的五叶结构，六叶的布局能在相同转速下把气流脉动的频率拉高，降低运行时的低频震动噪音，同时不会过多增加风叶转动的风阻负载。在外形尺寸的边界控制上，风叶的整体回转直径控制在115mm，刚好适配常规120mm规格的风机导风圈内径，预留了2.5mm的单边间隙，既不会因为间隙过大产生气流回流损失，也不会因为加工公差导致风叶转动时蹭到导风圈内壁，轮毂的直径做了38mm，这个尺寸刚好能覆盖常规小型工频电机的前端端盖，避免气流从轮毂和电机的间隙处形成乱流。叶片的厚度从叶根的3.2mm渐变到叶梢的1.8mm，在保证注塑成型时不会出现缩痕、翘曲的前提下，尽可能降低叶梢位置的转动惯量，提升风叶整体的动平衡冗余量，

　　每个叶片的前缘做了微小的圆弧倒角，后缘做了薄边处理，能进一步切割气流减少紊流噪音。在做结构校核的时候，特意考虑了长期运行的形变问题，叶片和轮毂的连接位置做了R2.5的过渡圆角，避免应力集中，在1500转的额定转速下，叶片的最大形变量控制在0.3mm以内，完全满足长期运行的结构强度要求，不会出现叶片形变蹭到周边结构的问题。这类风叶的安装方式采用的是中心轴孔过盈配合加顶丝固定的结构，不需要额外的复杂连接构件，装配时只需要把风叶对准电机轴压装到位，拧紧顶丝就能完成固定，维护更换的时候也不需要特殊工具，适配性很强。
