螺旋流线型金属弹头结构造型

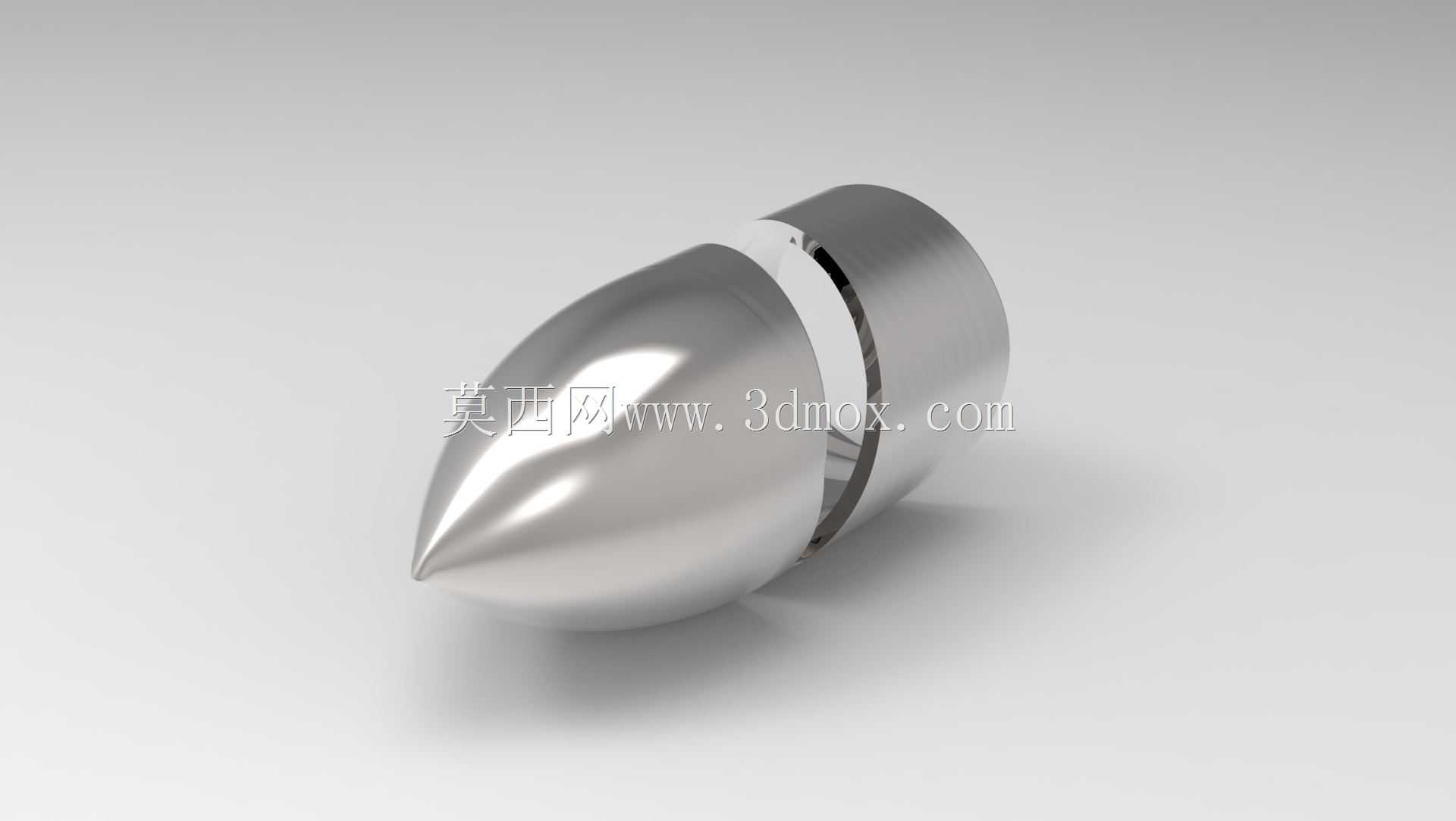

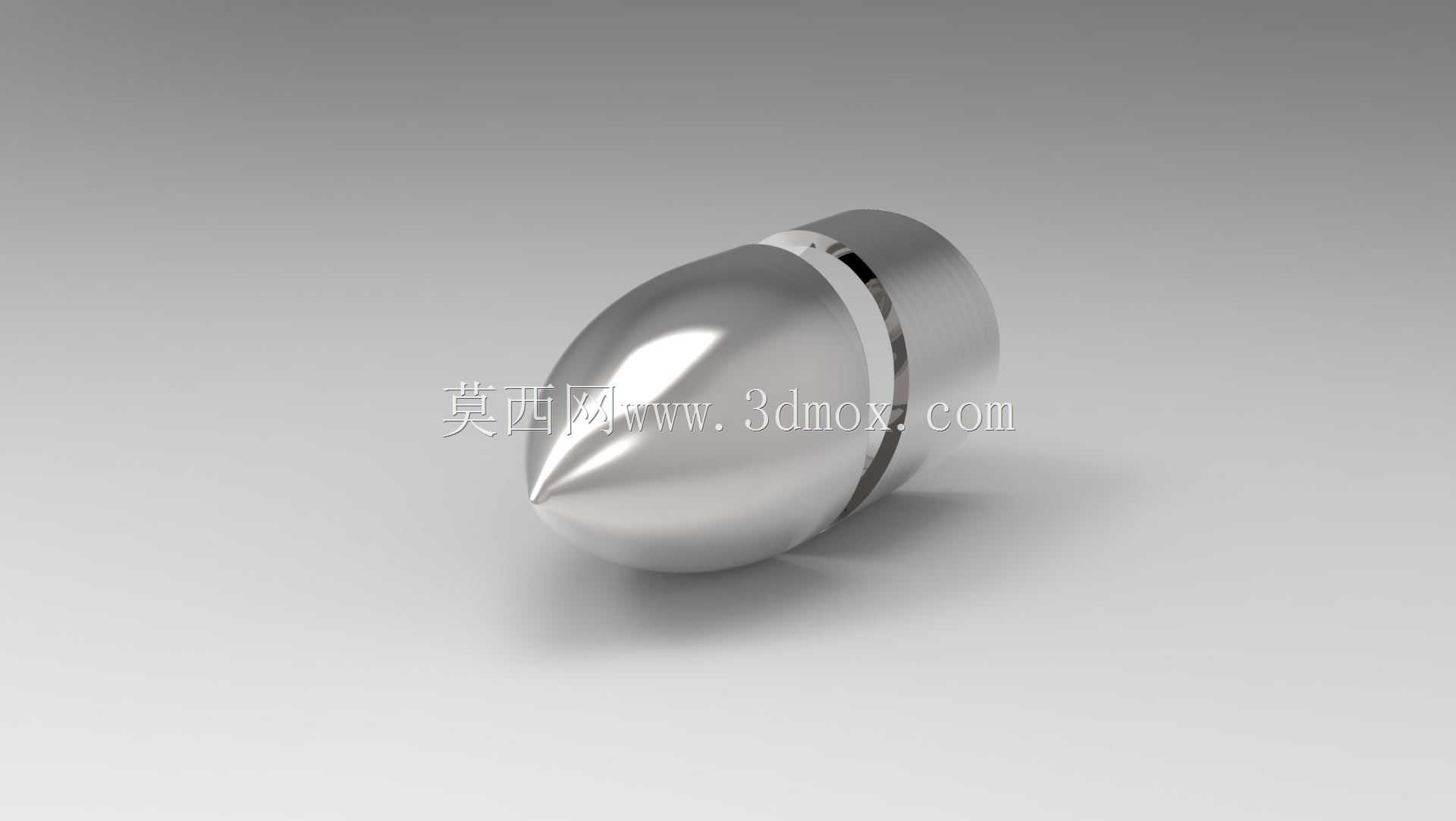

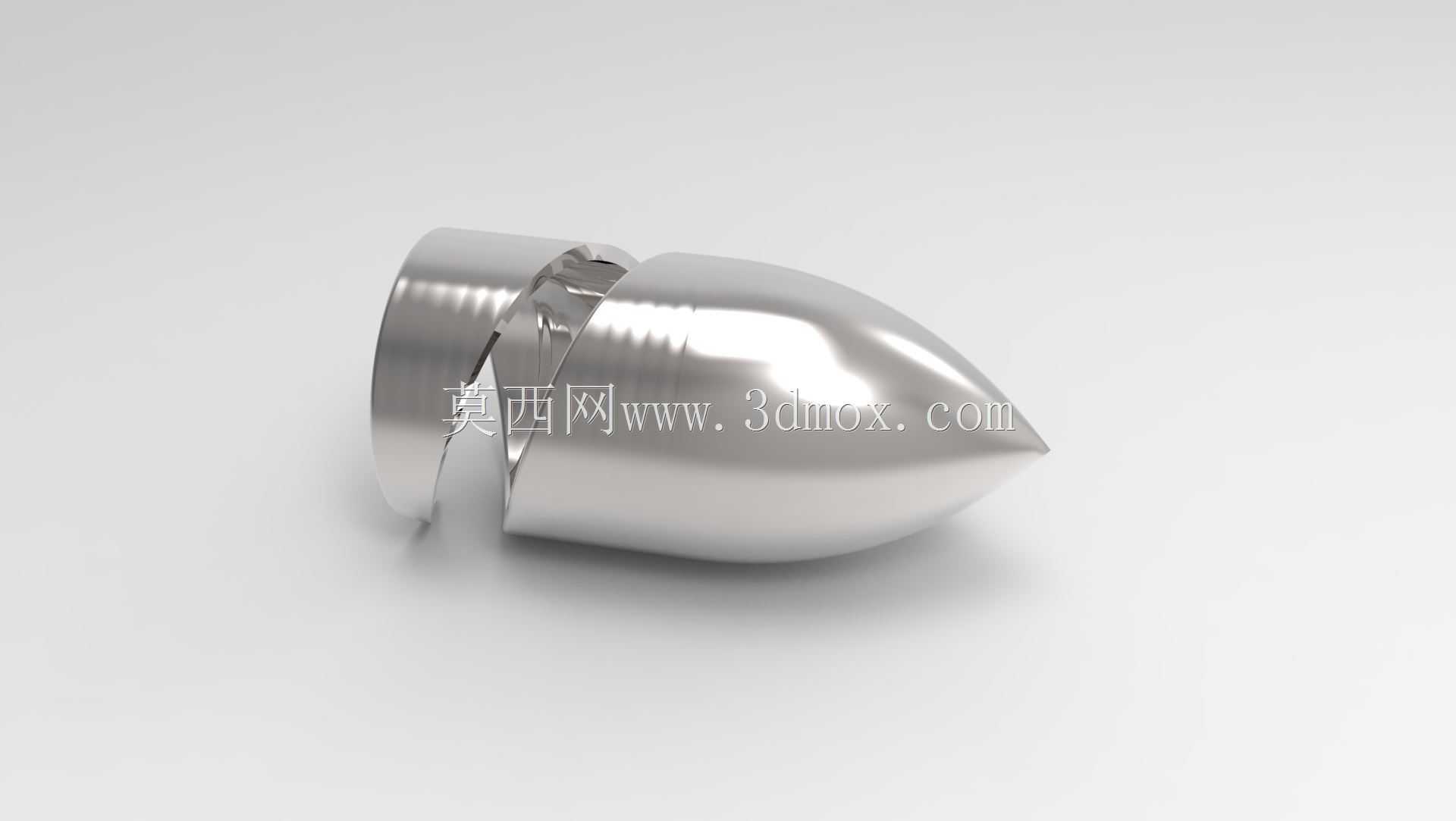

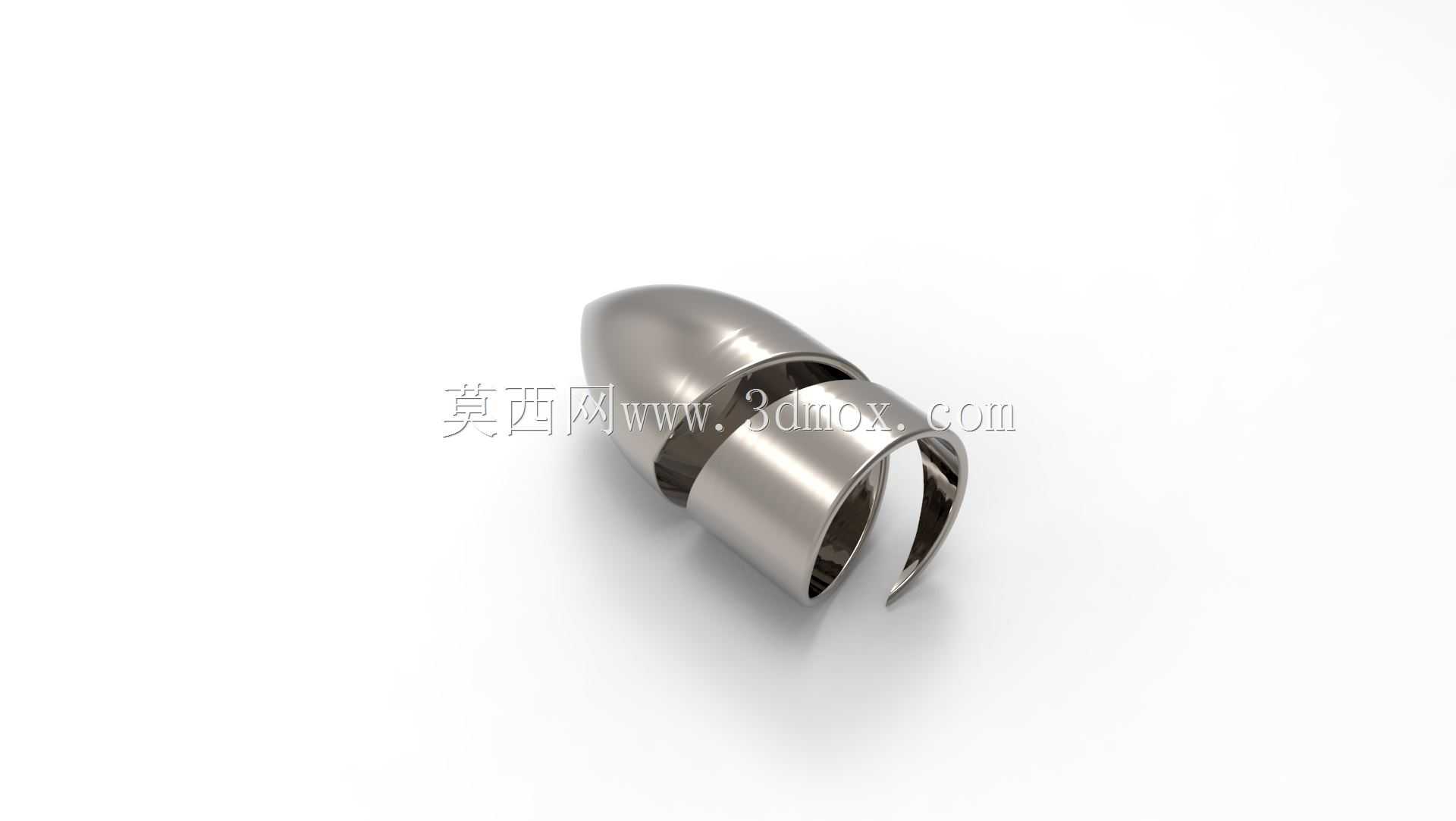

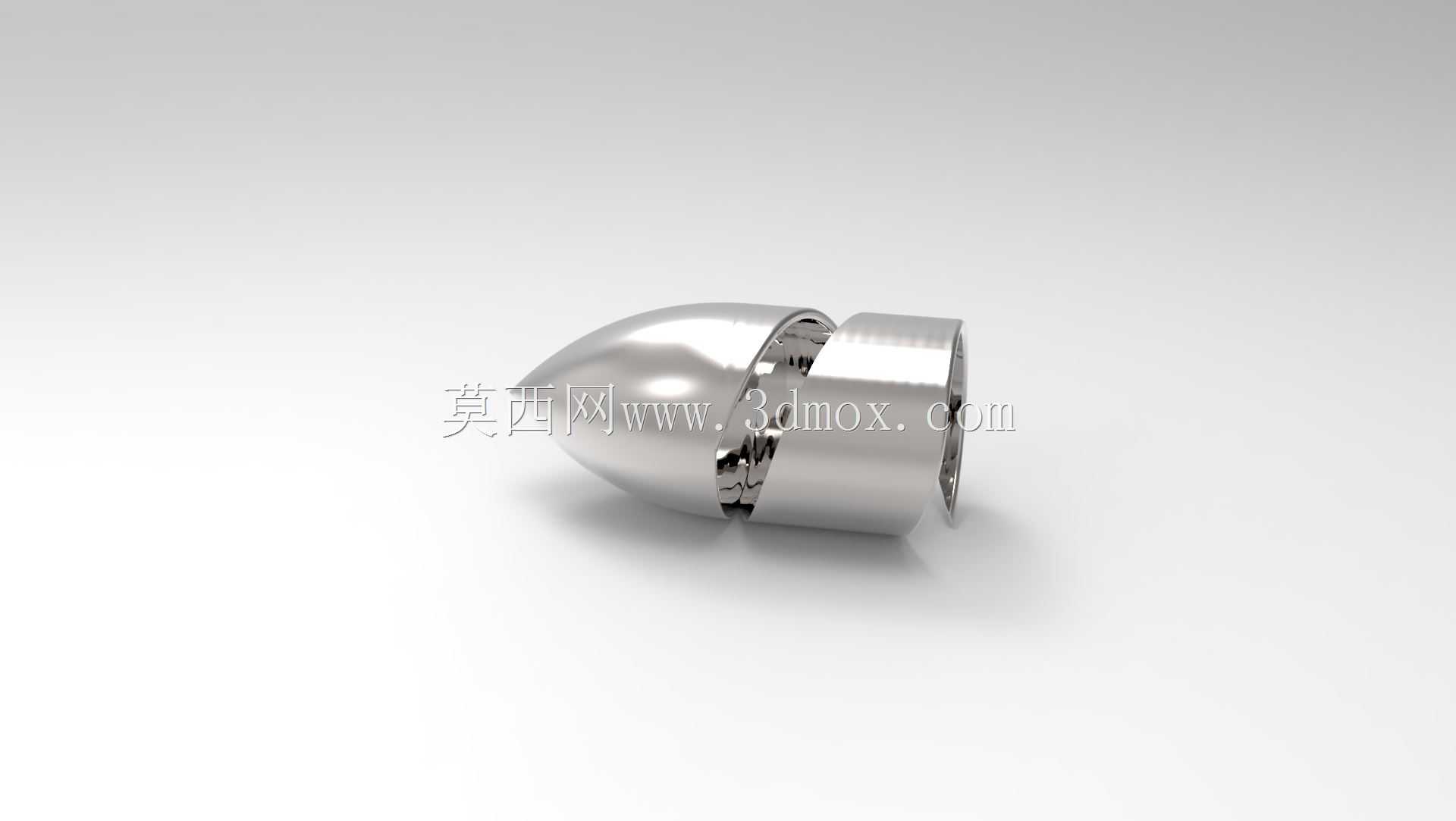

　　该造型以回转体为基础，前端采用平滑抛物面收束，能够在流体介质中降低迎流阻力；中后段通过连续螺旋切槽形成开放曲面，使实体表面在光照下呈现明显的明暗转折，也为后续分析气流绕流、表面附着和局部扰流提供了直观的几何对象。模型主体由实心回转段与薄壁包覆段组合而成，内部边界保持同轴，外轮廓沿轴线连续变化，没有突兀台阶，适合在结构评审中用于讲解曲面连续性、壁厚过渡和实体抽壳思路。

　　从实际工程视角看，这类流线回转结构常见于探测头外罩、导引头保护壳、高速运动部件端头以及需要减小迎风面积的封装件。前端钝圆与锥段的比例直接影响冲击受力和介质分流效果；后部开槽虽然在本作品中偏概念表达，但映射到真实产品时，可对应走线槽、散热开口、装配让位或传感器窗口。设计时需要重点控制槽边与圆柱面的相切关系，避免在高速运动或振动工况下形成应力集中。

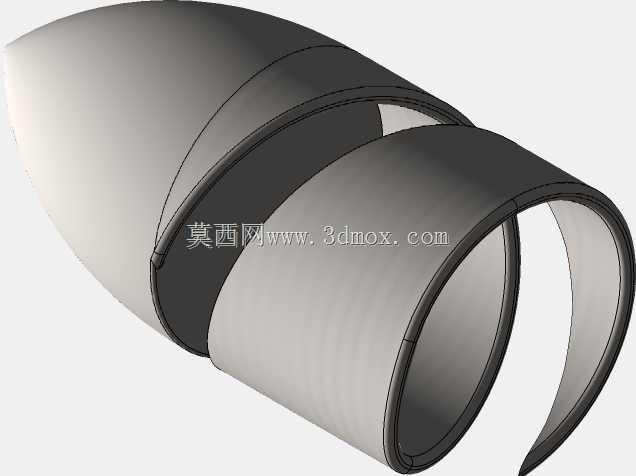

　　建模过程可先绘制半剖面母线，绕中心轴旋转得到基础实体，再以螺旋线引导切除或包覆曲面。螺旋升角不宜过大，否则槽口边缘会产生剧烈扭曲，既不利于加工，也会削弱结构刚度。槽宽与剩余壁厚应保持协调，薄壁段需要保留足够的支撑区域；若用于金属切削件，槽底圆角应与刀具半径匹配，端面开口处也要预留装夹和去毛刺空间。

　　安装边界方面，整体可按轴线方向装入配套套筒，后端圆柱面承担定位功能，开口侧则需避开配合面，防止装配时发生干涉。若作为外观验证件，可直接用于渲染、3D打印或五轴加工路径检查；若作为功能件，则还需结合材料、表面处理和载荷条件进一步校核。该模型把弹头外形、螺旋曲面和金属质感结合在一起，既适合练习曲面建模，也能作为流线型零部件结构讨论的参考样件。
