带螺旋齿段传动中间轴结构设计

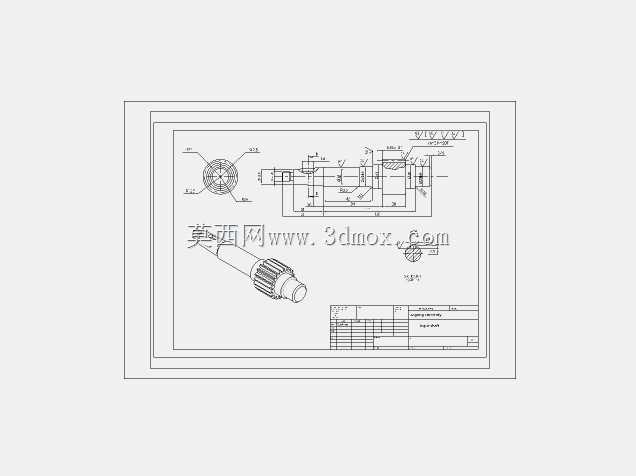

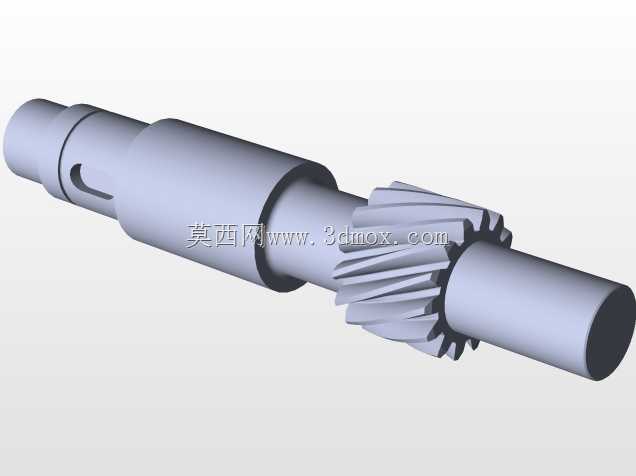

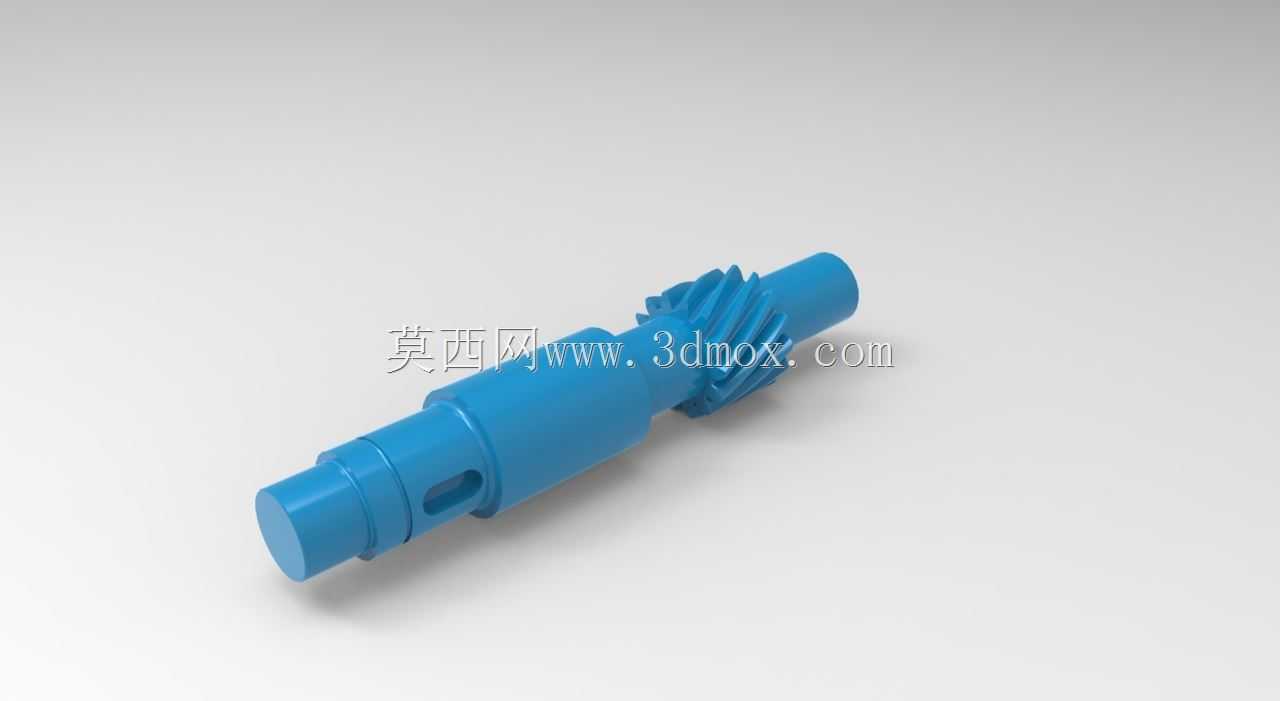

　　这款中间轴属于传动系统里的核心回转零件，主要应用在需要多级变速、动力换向的传动链路中，常见于小型动力传输单元、精密传动箱、仪器仪表内部的动力传递环节，承担着衔接输入端与输出端、调整传动比、改变动力传递方向的作用，区别于普通光轴，它集成了螺旋齿传动段，不需要额外加装齿轮零件就能实现啮合传动，能有效缩减传动组件的整体装配体积，适配结构紧凑的小型传动机构。从结构设计来看，整根轴采用阶梯轴构型，不同轴段的直径按照受力分布做了差异化设计，安装轴承的轴段直径公差按照过渡配合要求设定，保证轴承内圈与轴的同轴度，避免高速运转时出现径向跳动；螺旋齿段的齿形参数经过啮合验算，齿向角度匹配配对齿轮的啮合角，能保证传动过程中啮合重合度足够，

　　降低传动噪音与齿面冲击；轴身开设的键槽用于和配套传动轮做周向固定，键槽的位置避开了轴肩应力集中区域，槽边做了微小倒角处理，减少装配时的应力集中风险，同时也方便平键的顺利装入。设计过程中首先梳理了传动链路的载荷参数，根据传递扭矩的大小核算轴的最小直径，再结合各安装部件的宽度确定各轴段的长度，轴肩的高度按照轴承、传动件的定位要求设定，既保证零件轴向定位可靠，又不会因为轴肩过高导致装配拆卸困难；螺旋齿段的位置设置在轴的一端，靠近动力输入侧，能缩短扭矩传递的力臂，降低轴身的扭转变形量，轴的两端中心位置预留了中心孔，作为加工时的定位基准，保证各轴段的同轴度、齿段的圆跳动公差符合设计要求。安装边界方面，

　　整根轴的轴向定位依靠两端轴承内圈与轴肩的贴合实现，装配时需要先将平键压入键槽，再依次装入传动轮、轴承组件，轴的伸出端长度根据配套传动箱的侧壁厚度预留，避免运转时轴端与箱体内壁发生剐蹭，各轴段的表面粗糙度根据配合要求做了区分，配合面粗糙度要求更高，非配合面做常规机加工处理即可，在满足使用性能的前提下控制加工成本。这类集成齿段的中间轴相比分体式齿轮与轴的装配结构，省去了齿轮与轴的连接环节，消除了键连接带来的传动间隙，传动精度更高，适合对传动回差要求严格的精密传动场景，比如小型检测仪器、精密进给机构的动力传输单元，运转过程中需要配合润滑脂使用，降低齿面与轴承位置的磨损，延长整体使用寿命。
